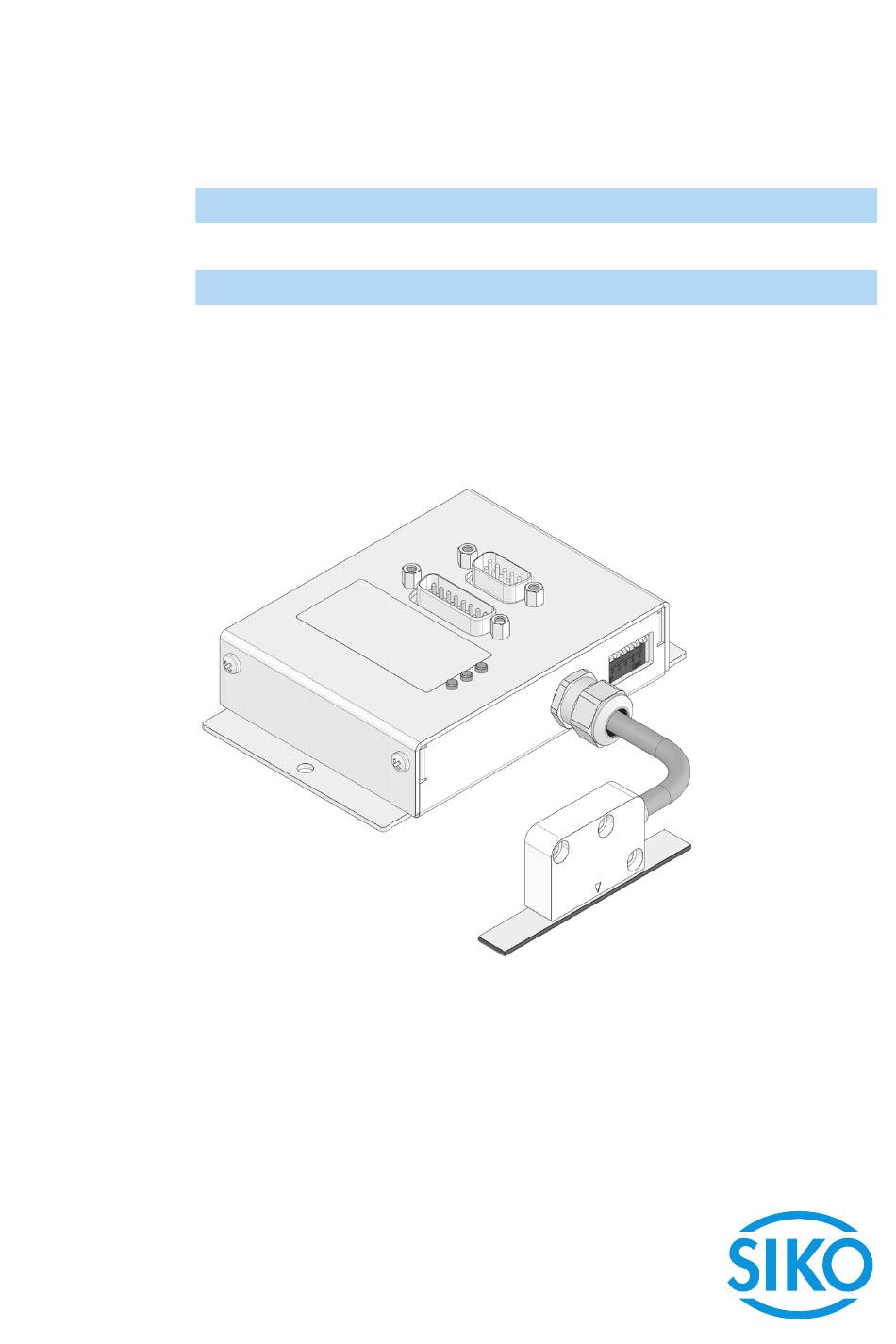

  • Seite 1 ASA110H Software S Standard Deutsch Zusatz zur Originalmontageanleitung Seite 2 Standard English Additional to the Original Installation Instructions page 14 111/24...

  • Seite 2: Inhaltsverzeichnis

    5.2 Sensor-/ Bandabstand 5.3 Anschlussleitung Sensorkopf 6 Schnittstellen 6.1 SSI-Schnittstelle 6.2 Digital-Schnittstelle 6.3 RS485-Schnittstelle 6.4 Protokollbeschreibung Service Standard-Protokoll 7 Übersicht Bit-Zuordnung der einzelnen Register 7.1 8Bit Systemstatusregister 7.2 8Bit Konfigurationsregister ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 3: Dokumentation

    Positionswert wird im Gray Code ausgegeben Positionswert wird im Binär Code ausgegeben Zählrichtung Positiv Zählrichtung Negativ - - - keine Funktion OFF -> ON Kalibrierschalter OFF -> ON Initialisierung Start Abgleichfahrt ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 4: Inbetriebnahme

    Routine". In dieser Phase werden unter anderem die DIP-Schalter eingele- sen, sowie die Betriebsart der Auswerteelektronik entsprechend der Para- metrierung bestimmt. Nach ca. 1 s wird die Betriebsbereitschaft durch konstantes Leuchten der grünen "LED-Power"-LED signalisiert. ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...
  • Seite 5 Anzeige Bedeutung Behandlung 24 V DC EIN EIN ... AUS ... EIN ... Low Batt Error Kapitel LED-SSI-Takt (gelb) Anzeige Bedeutung Behandlung SSI-Übertragung AUS Kapitel (DIP- Schalter 2) SSI-Übertragung EIN ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 6: Abgleichfahrt

    Kalibrierung per DIP-Schalter Setzen des DIP-Schalters 5 für >1 s in Stellung "ON", danach wieder in Stellung "OFF" zurücksetzen. Die Quittierung des Kalibriervorgangs erfolgt durch einmaliges kurzes Blinken der "LED-Error"-LED. ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 7: Überwachte Funktionen

    Im Systemstatusregister wird das Bit 0 gesetzt (siehe Kapitel 7.1). • In der Einstellung Service Standard-Protokoll (siehe Kapitel 6.4): • Anstelle des gültigen Positionswertes wird mit dem Befehl "Z" der fixe Wert: "+99999999>" ausgegeben. ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 8: Anschlussleitung Sensorkopf

    Da der Fehler je nach Art des Kabelbruches statisch anliegt oder spora- ACHTUNG disch auftreten kann, ist ein Austausch der Sensorleitung / Sensorkopf notwendig, der im Werk vorgenommen werden muss. ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 9: Schnittstellen

    1 MHz 10 m 800 kHz 100 m 250 kHz 200 m 125 kHz 6.2 Digital-Schnittstelle Die Quadratur-Signale A, B, /A und /B der Digital-Schnittstelle werden über Stecker X2 und ggf. über Stecker X1 ausgegeben. ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 10: Rs485-Schnittstelle

    Sie dabei die vorgegebenen Schnittstellenparameter. Ein geeignetes Terminalprogramm ist auf unserer Webseite im Download- bereich verlinkt. Das Programm ist unter Kapitel Software zu finden und ist frei verfügbar: https://www.siko-global.com/de/services/downloads ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...
  • Seite 11 = Adresse (0 ... 3) x = dezimaler Wert (±0 ... 9999999) y = 2: Nullpunktwert (default = 0) y = 3: Kalibrierwert (default = 0) Software Reset ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 12: Übersicht Bit-Zuordnung Der Einzelnen Register

    LoBatt-Bit: wenn die Spannung der Pufferbatterie einen kriti- schen Wert unterschritten hat (siehe Kapitel 5.1) Bit 2 Kalibration notwendig Bit 3 für interne Zwecke Bit 4 nicht verwendet ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...

  • Seite 13: 8Bit Konfigurationsregister

    0 = Binär; 1 = Gray Bit 3 für interne Zwecke Bit 4 für interne Zwecke Bit 5 nicht verwendet Bit 6 für interne Zwecke Bit 7 für interne Zwecke ASA110H-S · Datum 01.10.2024 · Art. Nr. 85310 · Änd. Stand 111/24...
  • Seite 26 ASA110H-S...
  • Seite 27 ASA110H-S...
