5.5. Anschließen der Stromversorgung der EV Base
Kontext
Jeder Ladepunkt hat einen eigenen Anschluss für die Stromversorgung.

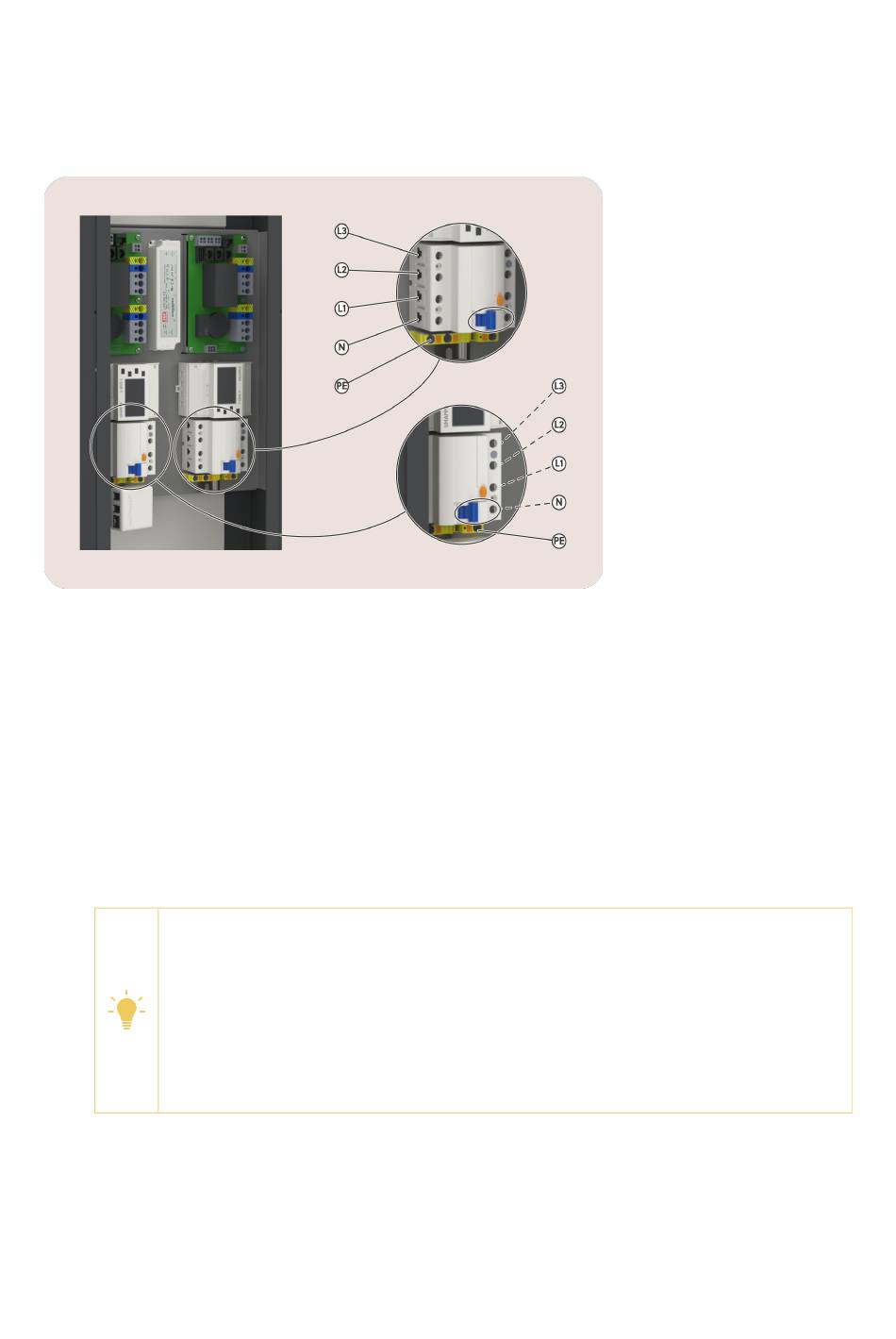

Abbildung 12: Blick auf den Stromversorgungsanschluss
Anweisungen
Gehen Sie wie folgt vor.
1.
Schneiden Sie die beiden Stromversorgungskabel auf eine angemessene Länge zu.
2. Entfernen Sie 12-mm-Isolierung von jedem Leiter.
Für verseilte Drähte sind geeignete Kabelschuhe zu verwenden.
3. Vergewissern Sie sich, dass der Widerstand des Erdungskreises innerhalb der zulässigen
Grenzen liegt.
4. Stecken Sie den grün/gelben Leiter in die entsprechende Klemmleiste für den Schutzleiter
5. Schließen Sie den blauen Leiter ggf. an die entsprechende Klemme für den Neutralleiter des
Fehlerstromschutzschalters an.
6. Schließen Sie die Außenleiter an die entsprechende Klemme des Fehlerstromschutzschalters an.
ANMERKUNG
•
•
•
7. Vergewissern Sie sich, dass die beiden Fehlerstromschutzschalter auf „Ein" stehen.
Die Position „Ein" wird in Abbildung 12 gezeigt.
Damit ist die EV Base nun bereit für die Stromversorgung.
EV Base – Installationshandbuch – Deutsch
L1 = brauner Phase-1-Leiter
L2 = schwarzer Phase-2-Leiter, falls zutreffend
L3 = grauer Phase-3-Leiter, falls zutreffend
Bei einem 3P-Netz ohne Nullleiter schließen Sie den grauen Leiter an die
Nullleiterklemme an.
Bei einem 3P+N-Netz empfehlen wir einen anderen Anschluss der drei
Phasen. Weitere Informationen finden Sie auf Phasenrotation (Seite 29).
