5.4. Anschließen der Ladekabel
Kontext
ANMERKUNG
Dieser Abschnitt ist nur relevant, wenn die EV Base mit einem festen Ladekabel
ausgestattet ist. Wenn Sie eine Variante mit Ladesteckdose haben, gehen Sie zu
Stromversorgung der EV Base anschließen (Seite 24).
Anweisungen
Gehen Sie wie folgt vor.
1.
Führen Sie das Ladekabel durch die M32-Kabelverschraubung an der Seite der EV Base.

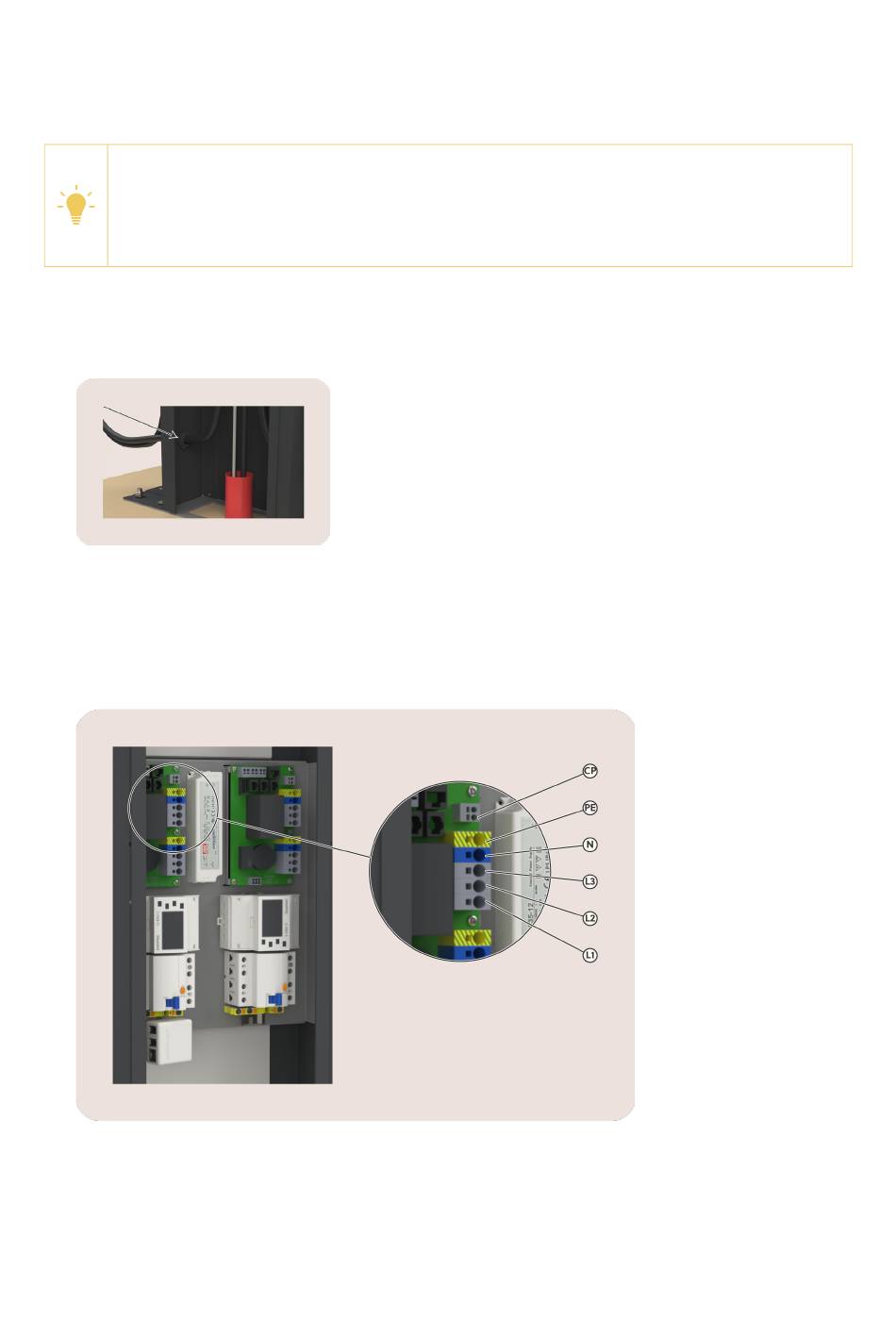

Abbildung 10: Blick auf die Kabelverschraubung
2. Verringern Sie ggf. die Länge des Ladekabels.
Fügen Sie pro Kabel einen Kabelschuh (nicht im Lieferumfang enthalten) hinzu.
3. Schließen Sie jedes Kabel an den entsprechenden Anschlusspunkt an, wie auf dem Etikett
angegeben.
Vergessen Sie nicht, die CP-Datenleitung des Ladekabels an den CP-Anschluss anzuschließen.
Abbildung 11: Blick auf die Kabelverbindungen
4. Ziehen Sie die Kabelverschraubung fest.
5. Zur Zugentlastung legen Sie den mitgelieferten Kabelbinder um das Ladekabel.
Ziehen Sie ihn unmittelbar nach der Kabelverschraubung an der Innenseite der Ladestation fest.
6. Wiederholen Sie die Schritte 1 bis 5 für das andere Ladekabel.
