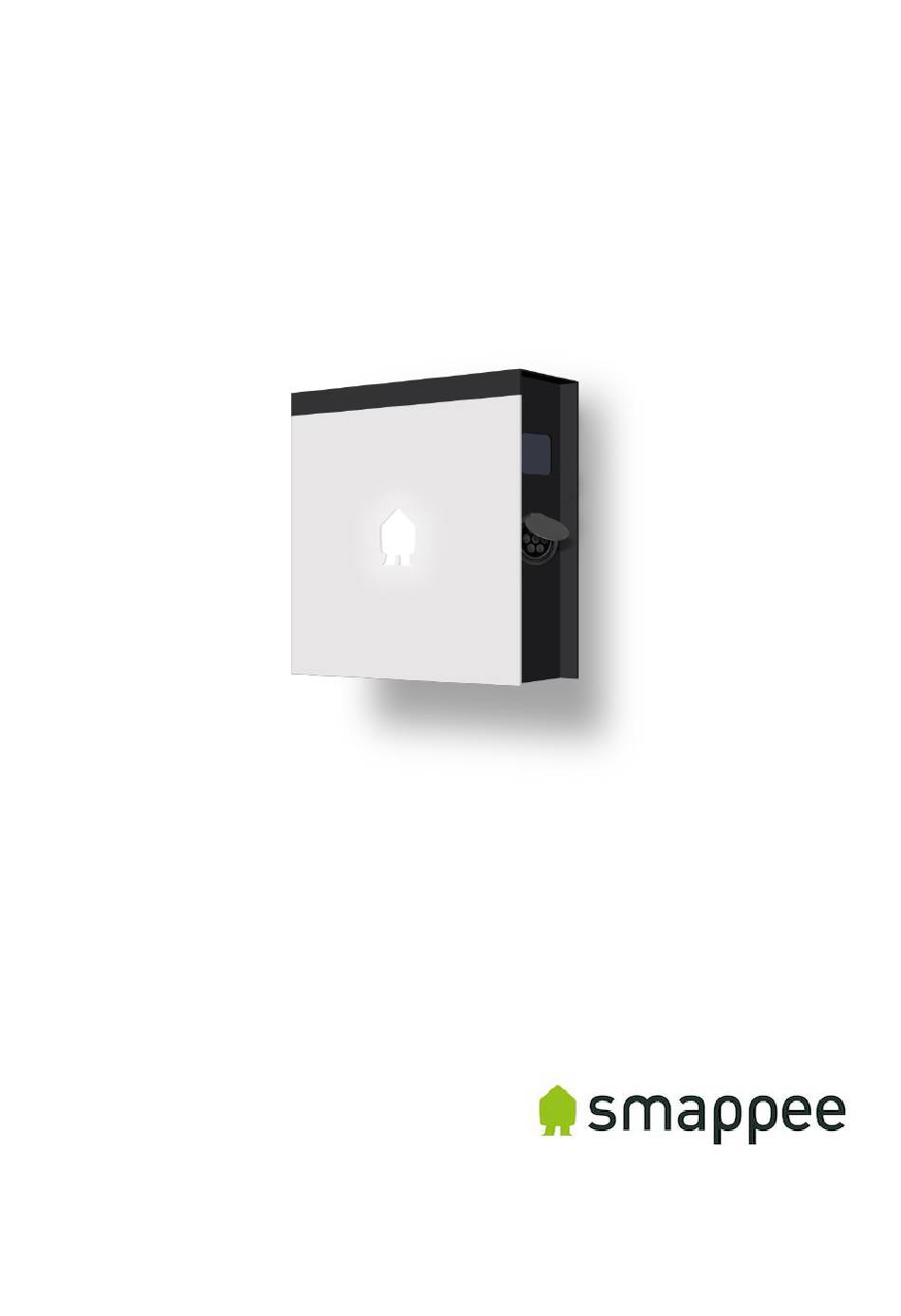

Smappee EV Wall
EICHRECHT
Installationsanleitung
Deutsch – Version 1.2 – Februar 2024
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Smappee EV Wall

Inhaltszusammenfassung für Smappee EV Wall

  • Seite 1 Smappee EV Wall EICHRECHT Installationsanleitung Deutsch – Version 1.2 – Februar 2024...
  • Seite 2 Dokumentgenauigkeit Die Spezifikationen und sonstigen Informationen in diesem Dokument wurden zum Zeitpunkt der Veröffentlichung auf Genauigkeit und Vollständigkeit überprüft. Aufgrund laufender Produktverbesserungen können diese Informationen jederzeit ohne vorherige Ankündigung geändert werden. Die neuesten Informationen finden Sie in unserer Online-Dokumentation: https://www.smappee.com/downloads...

  • Seite 3: Inhaltsverzeichnis

    6. Zu übernehmende Auflagen für Verwender der Ladeeinrichtungen und Verwender der Messwerte .................. 13 7. Vorbereitung der Installation ................ 16 8. Installierung und Aktivierung ................ 19 9. Benutzung der EV Wall Eichrecht ..............26 Konformitätserklärung ..................30 Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...

  • Seite 4: Einleitung

    1. Einleitung Vielen Dank, dass Sie sich für den Kauf dieser Smappee EV Wall Eichrecht Ladestation für Elektrofahrzeuge – die smarteste Ladestation für Unternehmen – entschieden haben. Diese Installations- und Benutzeranleitung erklärt, wie die Smappee EV Wall Eichrecht installiert und verwendet wird.

  • Seite 5: Sicherheitsanleitungen

    2. Sicherheitsanleitungen Sicherheitshinweis Lesen Sie bitte vor Installation, Wartung oder Verwendung Ihrer Smappee EV Wall die Sicherheitsanleitungen und befolgen diese. Der Installateur muss sicherstellen, dass die Ladestation in Übereinstimmung mit den relevanten landesweiten und örtlichen Bestimmungen installiert wird. Die Handhabung dieser Ladestation ohne entsprechendes Fachwissen und entsprechende Qualifikationen kann zu schweren Unfällen und Tod führen.

  • Seite 6: Ordnung Halten

    Haftung für auftretende Schäden übernommen, wenn die Ladestation nicht in der dafür vorgesehenen standardmäßigen Verpackung transportiert wird. • Lagern Sie die Ladestation in einer trockenen Umgebung mit einer Temperatur, die den Vorgaben in den technischen Daten entspricht. Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...

  • Seite 7: Modelle

    3. Modelle Artikel-Nr. Beschreibung EVWE-332-BR-E-W 5425036934115 EV Wall Eichrecht 3-Phasig 22 kW Ladesteckdose Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...

  • Seite 8: Komponenten

    4. Komponenten Mitgelieferte Komponenten 1. 1 x M32-Kabelverschraubung für Stromversorgungskabel 2. 1 x M20-Kabelverschraubung für Kommunikationskabel Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...
  • Seite 9 Identifikationsschild Das Identifikationsschild Ihrer Ladestation befindet sich auf der linken Innenseite der EV Wall.          1. Hersteller 2. Artikelnummer 3. Leistungsangaben 4. Betriebstemperatur 5. Herstellungsdatum 6. QR-Code mit Artikelnummer und Seriennummer 7. Seriennummer 8.

  • Seite 10: Technische Daten

    2 x 2P (Einphasennetz) oder 2 x 4P (Dreiphasennetz) Schutzschalter von max. 40 A, Typ B oder C Vorsicht: Nicht alle Fahrzeuge unterstützen das IT-System. In diesem Fall, oder bei Dreiphasennetz-Ladung, wird ein Spannungsumformer benötigt. Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...
  • Seite 11 Länge des Aufladekabels n. z. Verbindung mit der Reihenklemme, flexible Stromleiter bis zu 6 mm² oder Versorgungsleitung massive Stromleiter bis zu 10 mm² Feststehend/beweglich Feststehende Installation Externes Design Geschlossener Aufbau Montagemethode Wand Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...
  • Seite 12 über längere Zeit ein Verfärben des Produkts zur Folge haben kann. Um die Lebensdauer der Materialien zu optimieren, bringen Sie bitte das Produkt daher möglichst an einem geschützten Ort an. Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...

  • Seite 13: Zu Übernehmende Auflagen Für Verwender Der Ladeeinrichtungen Und Verwender Der Messwerte

    (Betriebspflicht des Speichers). Dauerhaft bedeutet, dass die Daten nicht nur bis zum Abschluss des Geschäftsvorganges gespeichert werden müssen, sondern mindestens bis zum Ablauf möglicher gesetzlicher Rechtsmittelfristen für den Geschäftsvorgang. Für nicht vorhandene Daten dürfen für Abrechnungszwecke keine Ersatzwerte gebildet werden. Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...

  • Seite 14: Auflagen Für Verwender Der Messwerte

    (2) Wer Messwerte verwendet, hat sich im Rahmen seiner Möglichkeiten zu vergewissern, dass das Messgerät die gesetzlichen Anforderungen erfüllt und muss sich von der Person, die das Messgerät verwendet, bestätigen lassen, dass diese ihren Verpflichtungen nachkommt. Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...
  • Seite 15 Exemplaren des zu dieser Betriebsanleitung gehörenden Produktes zu ermöglichen. 9. Alle vorgenannten Pflichten gelten für den EMSP als Messwerteverwender im Sinne von § 33 MessEG auch dann, wenn er die Messwerte aus den Ladeeinrichtungen über einen Roaming-Dienstleister bezieht. Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...

  • Seite 16: Vorbereitung Der Installation

    7. Vorbereitung der Installation Der erste Schritt ist, die physische Installation der EV Wall Eichrecht wie in diesem Kapitel beschrieben vorzubereiten. Voraussetzungen für die Installation • Berechnen Sie die bestehende elektrische Last, um den maximalen Betriebsstrom für die Installation der Ladestation zu ermitteln. Die Smappee EV Wall Eichrecht verfügt über 1 Steckverbinder (Ladesteckdose), der mit Strom versorgt werden muss.

  • Seite 17: Montage Vorbereiten

    3 x 32 A 3 x 32 A Ethernet-Kabel verlegen Die EV Wall Eichrecht benötigt eine stabile Internetverbindung über Ethernet. Am Ende des Kabels sollte ein RJ-45-Stecker (nicht im Lieferumfang enthalten) angebracht werden. Montage vorbereiten Alle Smappee EV Wall Eichrecht sind für die Wandmontage ausgelegt.

  • Seite 18: Werkzeuge (Nicht Mitgeliefert)

    Befestigungsschrauben und Dübel notwendig. Diese müssen separat bezogen werden) 3 x M4 x 6 mm Sechskantschrauben Materialien (nicht mitgeliefert) CAT 5/6-Ethernetkabel und zwei RJ45-Steckverbinder für Internetanschluss Stromversorgungskabel Aderendhülsen (6 mm²), bei Verwendung eines verseilten Stromversorgungskabels Schutzschalter (max. 40 A) Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...

  • Seite 19: Installierung Und Aktivierung

    8. Installierung und Aktivierung Dieses Verfahren beschreibt die erforderlichen Installationsschritte für die EV Wall Eichrecht. ACHTUNG: Die Installation muss von einem qualifizierten Fachmann durchgeführt werden, der dieses Handbuch gelesen hat und in Übereinstimmung mit den IEC 60364- Standards arbeitet. Bei Nichtbeachtung kann es beim Arbeiten mit Elektrizität zu schweren Verletzungen oder gefährlichen Situationen kommen.

  • Seite 20: Positionieren Der Ev Wall Eichrecht

    Befestigen Sie die mitgelieferten Kabelverschraubungen (M32 x 1, M20 x 1, M32 Stöpsel x 1) aus der Zubehörbox am Gehäuse des EV Wall Eichrecht. c. Bringen Sie das Gehäuse der EV Wall Eichrecht mithilfe der drei mitgelieferten M4 x 6 mm Sechskantschrauben an der Montageplatte an.
  • Seite 21 L2 – L3 – L1 – N EV Wall Eichrecht 3 L3 – L1 – L2 – N Führen Sie dieses Muster für andere EV Wall Eichrecht-Einheiten weiter. Wird auf einem Anschluss Phasenrotation durchgeführt, passen Sie die Konfiguration im Smappee Dashboard entsprechend an.
  • Seite 22 Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie Kabel anschließen. a. Stecken Sie das Ethernet-Kabel in den RJ-45-Anschluss des Smappee Connect. Der Smappee Connect befindet sich in der oberen rechten Ecke. b. Montieren Sie die Frontplatte in Position, indem Sie den 12-poligen Stecker mit der an der Frontplatte befestigten Platine verbinden.
  • Seite 23 Bringen Sie die mitgelieferten M4-Muttern an und ziehen Sie sie fest. Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...
  • Seite 24 Einschalten der EV Wall Eichrecht Stellen Sie sicher, dass der RCD-Schalter auf „Ein“ geschaltet ist, bevor Sie die EV Wall Eichrecht schließen. a. Prüfen Sie, ob alle Verbindungen gesichert sind. b. Schalten Sie die EV Wall Eichrecht ein. c. Prüfen Sie die Status-LEDs: o Smappee Connect: blaues, blinkendes Licht o MID Zähler: Display leuchtet auf...

  • Seite 25: Aktivierung

    Aktivierung Dieses Verfahren wird mit der Smappee Mobil-App durchgeführt. Sie können diese aus dem Apple App Store für iOS oder vom Google Play Store für Android-Telefone herunterladen. Die Smappee App führt Sie durch verschiedene Schritte, um alle erforderlichen Informationen auszufüllen.

  • Seite 26: Benutzung Der Ev Wall Eichrecht

    2. Durchziehen und laden: Verbinden Sie das Kabel, ziehen Sie Ihre RFID Karte durch und beginnen Sie mit dem Ladevorgang. 3. Scannen und laden: Verbinden Sie das Kabel, scannen Sie den QR-Code in der Smappee App und beginnen Sie mit dem Ladevorgang.

  • Seite 27: Durchziehen Und Laden

    Durchziehen und laden Ladevorgänge können unter Verwendung einer RFID-Karte gestartet werden. Sie können entweder eine „Smappee Smart Charge Card“ für kostenloses Aufladen verwenden oder (falls aktiviert) eine Drittanbieter-eMSP-Karte, mit der für Ladevorgänge gezahlt wird. Der RFID-Leser befindet sich zusammen mit der Umgebungsbeleuchtung auf der Frontplatte des EV Wall Eichrecht.

  • Seite 28: Scannen Und Laden

    Scannen und laden Der Nutzer zahlt mit Kreditkarte (Visa oder Mastercard) über die Smappee App. Sie können den auf der Ladestation angezeigten QR-Code scannen und die App führt Sie durch den Vorgang, um die Ladestation zu starten. Es ist auch möglich, für bestimmte Nutzer Rabattsätze einzurichten. Scannen und Laden wird über das Smappee-Dashboard aktiviert.
  • Seite 29 Prüfen Sie das Handbuch oder kontinuierlich Eichrecht ist nicht kontaktieren Sie Ihren leuchtend verfügbar. Lieferanten für mehr Informationen und weitere Schritte. Rot, blinkendes Ihre Ladekarte ist nicht Kontaktieren Sie Ihren Licht autorisiert. Ladekarten Anbieter. Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...

  • Seite 30: Konformitätserklärung

    Metering Function : IEC 61010-1 Ed 3.0 (2010-06) + A1:2016 AC Charging equipment : IEC 61851-1 (2017) / EN61558-1 Other applicable standards and certifications: IEC 60364, IEC 62192-1, IEC 62192-2 Harelbeke, Belgium, October 2, 2023 Authorized signatory Stefan Grosjean Smappee EV Wall Eichrecht – Installationsanleitung – Deutsch...
