Vorbereiten Der Ev Base - Smappee Ev Base Installationsanleitung

5.1. Vorbereiten der EV Base

Kontext
Für den sicheren und kompakten Transport der EV Base:
Die Bodenplatte wird an der EV Base montiert
•
• Die Ladekabel werden zusammen mit dem Zubehör in der EV Base aufbewahrt.

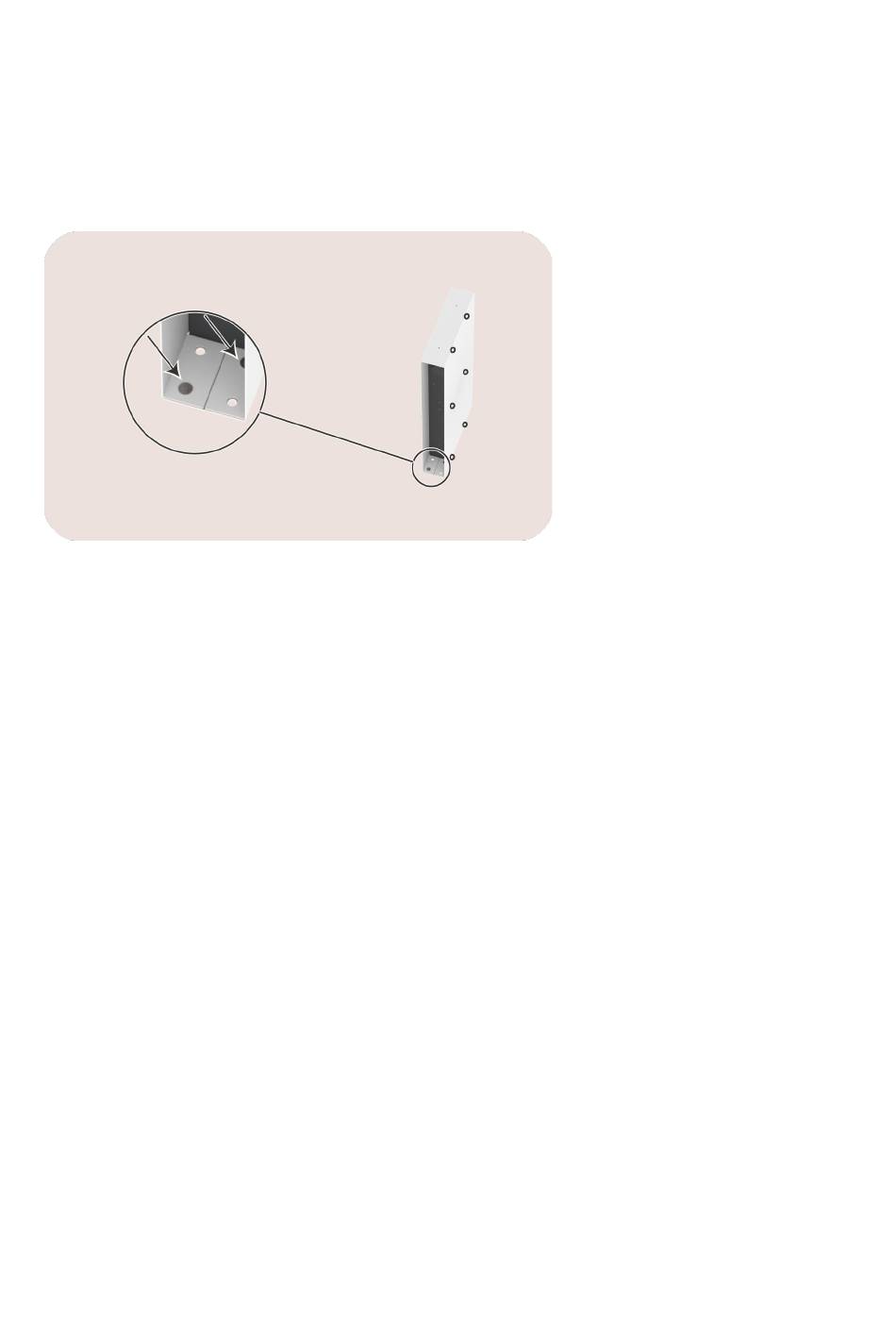

Abbildung 7: Blick auf die Schrauben, die die Bodenplatte und die Rückplatte halten
Anweisungen
Gehen Sie wie folgt vor.
1.
Entfernen Sie die Kartonverpackung.
Bitte bewahren Sie den Karton auf, da er während der Installation der EV Base zur sicheren
Aufbewahrung des Außengehäuses verwendet werden kann.
2. Entfernen Sie die Bodenplatte.
Schrauben Sie die vier M6-Schrauben und Unterlegscheiben ab, die die Bodenplatte halten.
Bewahren Sie die Schrauben zur späteren Verwendung auf.
3. Entfernen Sie gegebenenfalls die Ladekabel.
Schneiden Sie den Kabelbinder durch, mit dem die Ladekabel an der Bodenplatte befestigt sind.
4. Entfernen Sie die hintere Platte.
Die Rückwand der EV Base ist die Seite ohne Smappee-Logo.
Lösen Sie die sechs Innensechskantschrauben der Heckplatte mit einem 2,5-mm-Schlüssel.
Legen Sie die Platte an einen sicheren Ort, wo sie nicht zerkratzt oder beschädigt werden
können.
Setzen Sie die Schrauben ein, damit sie nicht verloren gehen.
5. Entfernen Sie das Zubehör aus der EV Base.
Damit ist die EV Base für die Installation vorbereitet.
EV Base – Installationshandbuch – Deutsch 20
