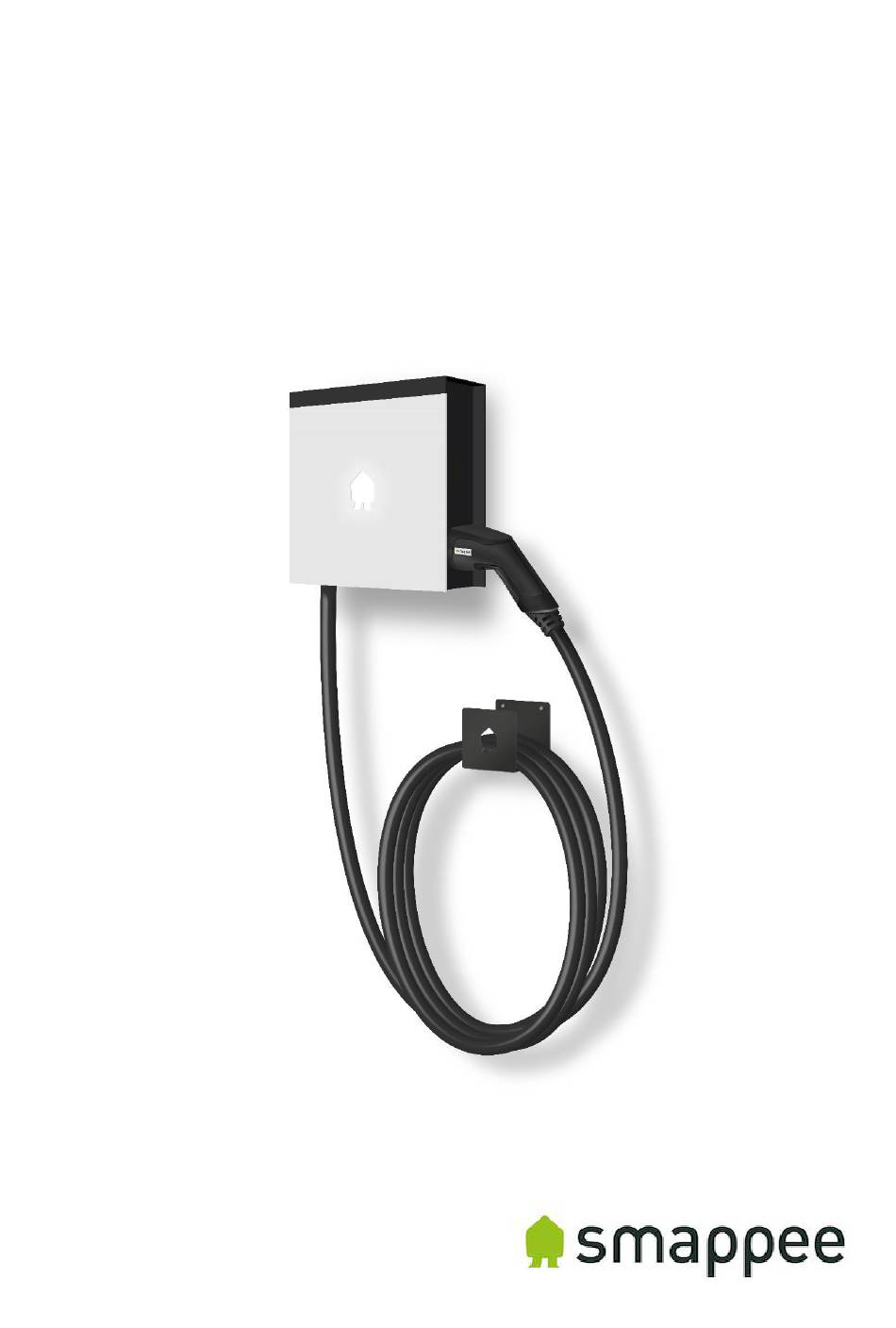

- Seite 1 Smappee EV Wall Installationsanleitung Deutsch – Version 1.7 – Juni 2022...
-
Seite 2: Inhaltsverzeichnis
3. Modelle ......................6 4. Komponenten ....................7 5. Technische Daten .................... 9 6. Vorbereitung der Installation ................ 12 7. Installierung und Aktivierung ................ 15 8. Verwendung der EV Wall ................33 9. Konformitätserklärung .................. 37 Smappee EV Wall – Installationsanleitung – Deutsch... -
Seite 3: Einleitung
1. Einleitung Vielen Dank, dass Sie sich für den Kauf dieser Smappee EV Wall Ladestation für Elektrofahrzeuge – die smarteste Ladestation für das Laden Zuhause – entschieden haben. Diese Installations- und Benutzeranleitung erklärt, wie die Smappee EV Wall installiert und verwendet wird. -
Seite 4: Sicherheitsanleitungen
2. Sicherheitsanleitungen Sicherheitshinweis Lesen Sie bitte vor Installation, Wartung oder Verwendung Ihrer Smappee EV Wall die Sicherheitsanleitungen und befolgen diese. Der Installateur muss sicherstellen, dass die Ladestation in Übereinstimmung mit den relevanten landesweiten und örtlichen Bestimmungen installiert wird. Die Handhabung dieser Ladestation ohne entsprechendes Fachwissen und entsprechende Qualifikationen kann zu schweren Unfällen und Tod führen. -
Seite 5: Ordnung Halten
Haftung für auftretende Schäden übernommen, wenn die Ladestation nicht in der dafür vorgesehenen standardmäßigen Verpackung transportiert wird. • Lagern Sie die Ladestation in einer trockenen Umgebung mit einer Temperatur, die den Vorgaben in den technischen Daten entspricht. Smappee EV Wall – Installationsanleitung – Deutsch... -
Seite 6: Modelle
Version) EVW-132-BSR-E-W 5425036932722 EV Wall Weiß 1-phasig 7,4-kW-Steckdose mit Verschlusskappe EVW-132-C8R-E-W 5425036931992 EV Wall Weiß 1-phasig 7,4-kW, Typ 2 Kabel, 8 m mit Kabelhalter EVW-132-C8R-E-W-100A 5425036932548 EV Wall Weiß 1-phasig 7,4-kW, Typ 2 Kabel, 8 m mit Kabelhalter (100 A-Version) EVW-332-BR-E-W 5425036932036 EV Wall Weiß... -
Seite 7: Komponenten
Festkabel werden in einem separaten Karton geliefert. 1. 1 x EV-Ladekabel, offenes Ende, Typ 2, Länge 8 m 2. 1 x Kabelbinder zur Zugentlastung 3. 1 x EV-Kabelhalter + 2 x Schrauben + 2 x Dübel Smappee EV Wall – Installationsanleitung – Deutsch... - Seite 8 Identifikationsschild Das Identifikationsschild Ihrer Ladestation befindet sich auf der linken Innenseite der EV Wall. 1. Hersteller 2. Artikelnummer 3. Leistungsangaben 4. Herstellungsdatum 5. QR-Code mit Artikelnummer und Seriennummer 6. Seriennummer 7. Schutzklasse 8.
-
Seite 9: Technische Daten
1-phasig: 1 x 32 A max. 1P, type B oder C 3-phasig: 1 x 32 A max. 3P, type B oder C Schnittstellen & Konnektivität Informationsstatus RGB-LED Aktivierung Einstecken und laden, QR-Code scannen, RFID-Karte durchziehen, Smart-EV-Pläne Smappee EV Wall – Installationsanleitung – Deutsch... - Seite 10 1 x 8 m Verbindung mit der Reihenklemme, flexible Stromleiter bis zu 6 mm² oder Versorgungsleitung massive Stromleiter bis zu 10 mm² Feststehend/beweglich Feststehende Installation Externes Design Geschlossener Aufbau Montagemethode Wand Smappee EV Wall – Installationsanleitung – Deutsch...
- Seite 11 über längere Zeit ein Verfärben des Produkts zur Folge haben kann. Um die Lebensdauer der Materialien zu optimieren, bringen Sie daher das Produkt bitte möglichst an einem geschützten Ort an. Smappee EV Wall – Installationsanleitung – Deutsch...
-
Seite 12: Vorbereitung Der Installation
6. Vorbereitung der Installation Als ersten Schritt bereiten Sie die physische Installation der EV Wall wie in diesem Kapitel beschrieben vor. Voraussetzungen für die Installation • Berechnen Sie die bestehende elektrische Last, um den maximalen Betriebsstrom für die Installation der Ladestation zu ermitteln. Die Smappee EV Wall ist mit einem Steckverbinder (Steckdose oder Festkabel) ausgerüstet, der mit Strom versorgt werden muss. -
Seite 13: Montage Vorbereiten
3 x 32 A Verlegen des Kommunikationskabels Die EV Wall benötigt ein Kommunikationskabel zwischen der EV Wall und dem Verteilerkasten, wo die CT-Messungen und das Connect-Gateway platziert werden. Hierzu wird ein Cat-5- oder Cat-6 Netzwerkkabel verwendet. Das Cat-5/6-Kabel sollte zwischen der FBG an der Frontplatte der EV Wall und dem Splitter im Verteilerkasten verbunden werden. -
Seite 14: Werkzeuge (Nicht Mitgeliefert)
Befestigungsschrauben und Dübel notwendig. Diese müssen separat bezogen werden) 3 x M4 x 6 mm Sechskantschrauben Materialien (nicht mitgeliefert) Kabel CAT 5/6 und zwei RJ45-Steckverbinder für das fest angeschlossene Kommunikationskabel. Stromversorgungskabel Aderendhülsen (6 mm²) für verseilte Stromkabel Sicherung (32 A) Smappee EV Wall – Installationsanleitung – Deutsch... -
Seite 15: Installierung Und Aktivierung
Anbringen der Montageplatte a. Verwenden Sie die Montageplatte, um die Schraubenpositionen an der Wand zu markieren, an der Sie die EV Wall anbringen wollen. Stellen Sie sicher, dass die Montageplatte so positioniert ist, dass die zwei Löcher unten sind (siehe Abbildung unten). - Seite 16 Bringen Sie die Montageplatte mithilfe der mitgelieferten Schrauben an der Wand an. (Hinweis: Sollte die Beschaffenheit der Wand nicht für die beigelegten Dübel und Schrauben geeignet sein, muss das passende Befestigungsmaterial separat bezogen werden.) Smappee EV Wall – Installationsanleitung – Deutsch...
-
Seite 17: Positionieren Der Ev Wall
Legen Sie die Frontplatte an einem sicheren Ort ab, damit die daran angebrachte FBG nicht beschädigt wird. b. Bringen Sie das Gehäuse der EV Wall mithilfe der drei mitgelieferten M4 x 6 mm Sechskantschrauben an der Montageplatte an. Smappee EV Wall – Installationsanleitung – Deutsch... -
Seite 18: Anschluss An Die Stromversorgung
Messen Sie den Widerstand der Masseverbindung und stellen Sie sicher, dass er angemessen ist. Falls nötig, installieren Sie einen Erdungspunkt näher an der Ladestation. d. Schließen Sie alle Kabel an der Reihenklemme an. Falls Sie eine einphasige Stromversorgung haben, müssen nur L1 und N angeschlossen werden. Smappee EV Wall – Installationsanleitung – Deutsch... - Seite 19 Montage des EV-Ladekabels (nur Festkabel) Dieser Abschnitt ist nur relevant, falls die EV Wall mit einem Festkabel geliefert wird. Falls Sie die Version mit Steckdose haben, fahren Sie bitte mit dem nächsten Abschnitt fort. a. Führen Sie das Festladekabel durch die linke M32 Kabeldurchführung und schließen Sie die Stromversorgungskabel an der Reihenklemme an.
- Seite 20 Montieren Sie den separaten Kabelhalter an der Wand in der Nähe der EV-Wall. Da sich die Kabelbuchse auf der rechten Seite der EV Wall befindet, empfehlen wir, den Kabelhalter auf der gleichen Seite zu montieren. Falls nötig, kann die Länge des Festkabels gekürzt werden. Schneiden Sie das Kabel auf die erforderliche Länge zu und bringen Sie Aderendhülsen (nicht mitgeliefert) an.
-
Seite 21: Installation Im Verteilerkasten
Installieren Sie die Stromwandler so wie in den Diagrammen auf der nächsten Seite aufgeführt. Verbinden Sie diese mit dem mitgelieferten Stromwandler-Knotenpunkt. c. Installieren Sie Smappee Connect und den EV Wall Splitter. Das Smappee Connect sollte im oder in der Nähe des Verteilerkastens angebracht werden. Es benötigt eine stabile Internetverbindung über Wi-Fi oder Ethernet. - Seite 22 Stellen Sie sicher das der/die CT Hub(s) mit dem A-Anschluss auf dem Smappee EV Wall Splitter und der Smappee Connect mit dem B-Anschluss des Splitters verbunden sind. Prüfen Sie ebenfalls, ob das Cat-5/6-Kommunikationskabel mit dem Splitter und NICHT mit dem Smappee Connect verbunden ist.
-
Seite 23: Anschlussschema Ev Wall - Einphasig (1P+N)
Anschlussschema EV Wall – Einphasig (1P+N) Falls Sie die Dreiphasennetz-Version der EV Wall gekauft habe, kann diese an einer einphasigen Installation angeschlossen werden. In diesem Fall müssen Sie trotzdem die Aufkleber beachten und sie so wie im Dreiphasennetz-Diagramm auf der nächsten Seite aufgeführt verbinden, jedoch ohne L2 und L3. - Seite 24 Anschlussschema EV Wall – Dreiphasennetz (3P+N) Smappee EV Wall – Installationsanleitung – Deutsch...
-
Seite 25: Wichtige Hinweise Für 3P (3 X 230 V) - Delta-Topologie
Teilen von Belgien, Norwegen und Frankreich vorkommt. Falls dies nicht zutrifft, können Sie diesen Abschnitt überspringen. Wenn eine EV Wall in einem Wohnumfeld mit einer Verbindung zu einem 3P (3 x 230 V) Delta- Stromnetz installiert wird, so müssen zusätzliche Anforderungen berücksichtigt werden. Sie können feststellen, ob Sie diese Topologie haben, indem Sie die Netzverbindung prüfen und sehen, ob... - Seite 26 Elektrofahrzeug jedoch nicht ladet, so können Sie versuchen, das L2-Kabel am Ladekabel oder an der Steckdose abzustecken. Stecken Sie nicht das L2 des Stromversorgungskabels ab! Falls Sie eine EV Wall auf einer Delta-Stromnetzverbindung (3 x 230 V) ohne Transformator anschließen, sollten die Infinity-Komponenten des Schaltschranks wie unten aufgeführt angeschlossen werden:...
- Seite 27 Wird ein Transformator in Kombination mit einer Delta-Topologie (3 x 230 V) verwendet, so muss zusätzlich ein Smappee Netzanschlusskasten angeschafft werden. Dieser wird im Verteilerkasten angebracht. In diesem Fall wird der Netzanschlusskasten in der EV Wall redundant und beide RJ10-Kabel sollten abgetrennt werden.
- Seite 28 Bitte beachten: Wenn Sie 1-phasiglasten oder Solarplatten messen, müssen Sie den/die Stromwandler wie unten aufgeführt anschließen und konfigurieren: Einzelphasiger Klemme anschließen an Phase, die von diesem Verbraucher/Erzeuger, Stromwandler gemessen angetrieben durch wird L1 und L3 L2 und L3 L1 und L2 Smappee EV Wall – Installationsanleitung – Deutsch...
- Seite 29 Abschluss Stellen Sie sicher, dass der RCD-Schalter auf „Ein“ geschaltet ist, bevor Sie die EV Wall schließen. a. Bringen Sie die Frontplatte in die richtige Position, indem Sie die RJ10-Kabel und das Cat-5/6- Kabel mit der FBG an der Frontplatte verbinden. Beachten Sie die Aufkleber und verbinden Sie jedes Kabel mit dem entsprechenden Eingang.
- Seite 30 Bringen Sie die mitgelieferten M4-Muttern an und ziehen Sie sie fest. Ziehen Sie die M4-Schrauben auf der Frontplatte nicht zu fest an. Smappee EV Wall – Installationsanleitung – Deutsch...
-
Seite 31: Einschalten Der Ev Wall
Bevor die EV Wall eingeschaltet wird, müssen alle Kommunikationskabel an der Frontplatte angebracht sein. a. Prüfen Sie, ob alle Verbindungen gesichert sind und schalten Sie die EV Wall ein. b. Prüfen Sie die Status-LEDs: o Ladekontrolle: grünes, blinkendes Licht (1 x alle 3 Sekunden) o Differenzstromüberwachung: kontinuierlich leuchtendes, grünes Licht... -
Seite 32: Aktivierung
Die Smappee App führt Sie durch verschiedene Schritte, um alle erforderlichen Informationen auszufüllen. • Melden Sie sich bei der Smappee App mit dem zugewiesenen Benutzernamen an oder erstellen Sie ein neues Benutzerkonto. • Installieren Sie eine Smappee Ladestation für Autos. -
Seite 33: Verwendung Der Ev Wall
2. Durchziehen und laden: Verbinden Sie das Kabel, ziehen Sie Ihre RFID Karte durch und beginnen Sie mit dem Ladevorgang. 3. Scannen und laden: Verbinden Sie das Kabel, scannen Sie den QR-Code in der Smappee App und beginnen Sie mit dem Ladevorgang. -
Seite 34: Durchziehen Und Laden
Durchziehen und laden Ladevorgänge können unter Verwendung einer RFID-Karte gestartet werden. Sie können entweder eine „Smappee Smart Charge Card“ für kostenloses Laden verwenden oder (falls aktiviert) eine Drittanbieter-e-MSP-Karte, mit der für Ladevorgänge gezahlt wird. • Whitelist: Sobald das Ladekabel eingesteckt ist, präsentiert der Nutzer einfach seine RFID- Karte/ Token und der Ladevorgang beginnt. -
Seite 35: Scannen Und Laden
Scannen und laden Der Nutzer zahlt mit Kreditkarte (Visa oder Mastercard) über die Smappee App. Sie können den auf der Ladestation angezeigten QR-Code scannen und die App führt sie durch den Vorgang, um die Ladestation zu starten. Es ist auch möglich, für bestimmte Nutzer Rabattsätze einzurichten. Bitte kontaktieren Sie Info@smappeeservices.com... - Seite 36 Die Smappee EV Wall ist Prüfen Sie das Handbuch oder kontinuierlich nicht verfügbar. kontaktieren Sie Ihren leuchtend Lieferanten für mehr Informationen und weitere Schritte. Rot, blinkendes Ihre Ladekarte ist nicht Kontaktieren Sie Ihren Licht autorisiert. Ladekarten Anbieter. Smappee EV Wall – Installationsanleitung – Deutsch...
-
Seite 37: Konformitätserklärung
Metering Function : IEC 61010-1 Ed 3.0 (2010-06) + A1:2016 AC Charging equipment : IEC 61851-1 (2017) / EN61558-1 * Other applicable standards and certifications: IEC 60364, IEC 62192-1, IEC 62192-2 Authorized signatory Stefan Grosjean Smappee EV Wall – Installationsanleitung – Deutsch...
