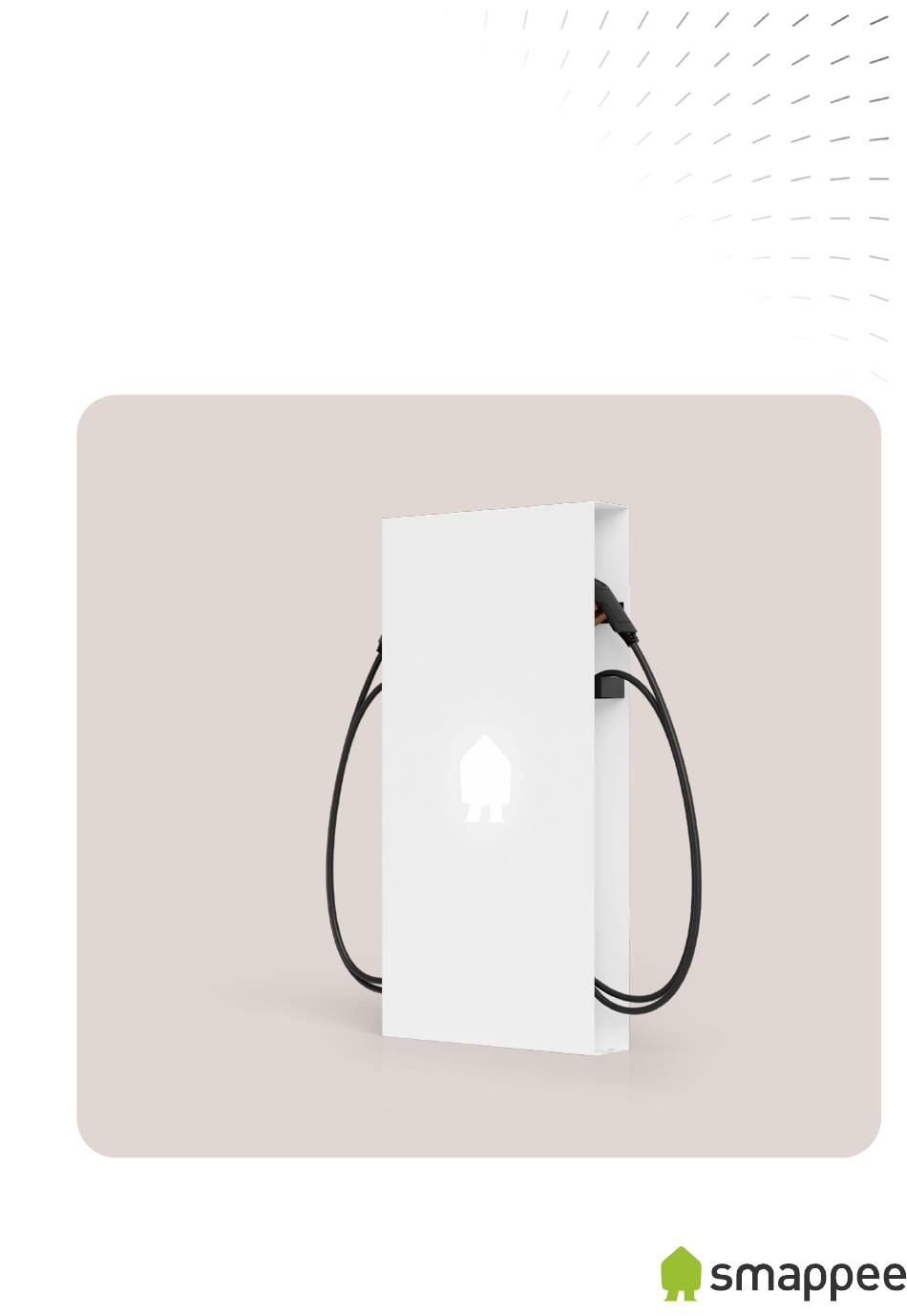

Smappee
EV Base
Installationsanleitung
²
Deutsch – 1.01.1 – Juni 2025
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Smappee EV Base

Inhaltszusammenfassung für Smappee EV Base

  • Seite 1 Smappee EV Base Installationsanleitung ² Deutsch – 1.01.1 – Juni 2025...

  • Seite 2: Genauigkeit Des Dokuments

    Die Spezifikationen und anderen Informationen in diesem Dokument wurden zum Zeitpunkt der Veröffentlichung auf ihre Richtigkeit und Vollständigkeit überprüft. Aufgrund der ständigen Produktverbesserung können diese Informationen jederzeit ohne vorherige Ankündigung geändert werden. Die neuesten Informationen finden Sie in unserer Online-Dokumentation: smappee.com/downloads...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung ............................4 Sicherheitsanweisungen ......................... 5 Überblick über die EV Base ......................7 Vorbereitung der Installation ......................15 Installation und Konfiguration ......................19 Anlagen ..............................35 EV Base – Installationshandbuch – Deutsch...

  • Seite 4: Einführung

    1 Einführung Vielen Dank, dass Sie sich für diese EV Base Ladestation für Elektrofahrzeuge entschieden haben, die intelligenteste Ladestation auf dem Markt. In diesem Installationshandbuch erfahren Sie, wie Sie die EV Base installieren können. Wir empfehlen Ihnen, den Inhalt dieses Handbuchs sorgfältig zu lesen, um eine sichere und ordnungsgemäße Installation zu gewährleisten und alle erweiterten Funktionen dieses Produkts in...

  • Seite 5: Sicherheitsanweisungen

    Die Installation darf nur von zertifizierten Elektrikern durchgeführt werden und muss den nationalen Sicherheitsvorschriften entsprechen. Bevor Sie Ihre EV Base installieren, warten oder benutzen, lesen und befolgen Sie bitte alle folgenden Sicherheitshinweise. Unsachgemäße Installation, Reparaturen oder Änderungen können zu Gefahren für den Benutzer führen und die Garantie und Haftung erlöschen lassen.

  • Seite 6: Wartung

    Transportieren und lagern Sie die Ladestation nur in ihrer Originalverpackung. Für Schäden, die • durch den Transport der Ladestation in einer nicht normgerechten Verpackung entstehen, wird keine Haftung übernommen. Lagern Sie die Ladestation in einer trockenen Umgebung innerhalb des in den technischen Daten • angegebenen Temperaturbereichs. EV Base – Installationshandbuch – Deutsch...

  • Seite 7: Überblick Über Die Ev Base

    3 Überblick über die EV Base 3.1 Modelle Artikel-Nr. Beschreibung EVBC-2332-B-E-W 5425036934887 EV Base White EVBC-2332-B-E-B 5425036934894 EV Base Black EVBC-2332-C5-E-W 5425036934900 EV Base White mit Kabel EVBC-2332-C5-E-B 5425036934917 EV Base Black mit Kabel EV Base – Installationshandbuch – Deutsch...
  • Seite 8 3.2 Was ist in der Box? Abbildung 1: Lieferumfang (Artikel 6, 7 und 8 nur für EV Base mit festen Ladekabeln) Menge Beschreibung EV Base Betonanker (Ø 12 mm × 100 mm) Unterlegscheiben M12 (Ø 50 mm) Smappee-Ladekarte für den Eigentümer der Ladestation...

  • Seite 9: Richtungsbestimmung

    3.3 Richtungsbestimmung Abbildung 1: Richtungsbestimmung Beschreibung Vorderseite Rückseite Links Rechts Oben Unten EV Base – Installationshandbuch – Deutsch...

  • Seite 10: Typenschild Der Ev Base

    3.4 Typenschild der EV Base Position des Typenschilds an der EV Base Das Typenschild Ihrer Ladestation befindet sich über dem Stecker 1. Abbildung 2: Position des Typenschilds EV Base – Installationshandbuch – Deutsch...

  • Seite 11: Inhalt Des Typenschilds An Der Ev Base

    Inhalt des Typenschilds an der EV Base Das Typenschild Ihrer Ladestation enthält die folgenden Informationen. Abbildung 3: Position des Typenschilds Beschreibung Hersteller Artikelnummer Elektrische Leistung Betriebstemperatur Herstellungsdatum QR-Code zum Scannen bei Konfiguration der Ladestation Eindringschutzklasse Seriennummer EAN-Code Entsorgungssymbol EV Base – Installationshandbuch – Deutsch...

  • Seite 12: Technische Daten

    IT-System: mit anderen Metallteilen an einen gemeinsamen Bezugspunkt (gemeinsame Erde) angeschlossen Nennspannung (U 230/400 VAC Bemessungsisolationsspannung 500 V ) eines Stromkreises 1 Vorsicht: Nicht alle Elektrofahrzeuge unterstützen das IT-System. Für eine 3 × 230 V-Ladung könnte ein Spannungswandler erforderlich sein. EV Base – Installationshandbuch – Deutsch...
  • Seite 13 Betriebstemperatur -25 °C bis 40 °C Lagertemperatur -25 °C bis 60 °C Relative Luftfeuchtigkeit 0 % bis 95 %, nicht kondensierend Maximale Installationshöhe 0 – 2.000 m Zugriff Standorte mit eingeschränktem und uneingeschränktem Zugriff EV Base – Installationshandbuch – Deutsch...
  • Seite 14 Alterung des Materials kommen, was mit der Zeit zu einer Ausbleichung der Farbe des Produkts führen kann. Daher stellen Sie das Produkt, wo immer möglich, an einem geschützten Standort auf, um die Lebensdauer der Materialien zu verlängern. EV Base – Installationshandbuch – Deutsch...

  • Seite 15: Vorbereitung Der Installation

    ANMERKUNG Weitere Informationen finden Sie in der Smappee Academy. Der erste Schritt ist die Vorbereitung der physischen Installation der EV Base, wie in diesem Kapitel beschrieben. 4.1 Voraussetzungen für die Installation • Besorgen Sie sich alle erforderlichen Genehmigungen bei den zuständigen örtlichen Behörden.

  • Seite 16: Werkzeuge (Nicht Im Lieferumfang Enthalten)

    Wir empfehlen ein ebenerdiges Betonfundament auf Bodenhöhe. Dies kann ein polierter Betonboden in einem Parkhaus oder eine gepflasterte Fläche für die Installation der Ladestationen sein. Wenn Sie ein Fundament für jede EV Base wünschen, gehen Sie wie folgt vor. EV Base – Installationshandbuch – Deutsch...
  • Seite 17 Erstellen Sie ein Fundamentloch von ausreichender Größe. Je nach Untergrund kann die Größe variieren. Bitte beachten Sie bei der Festlegung und Konstruktion eines soliden Fundaments für die EV Base die technischen Daten zu Größe und Gewicht. Bei der Bemessung des Fundaments ist es ratsam, eine statische Tragfähigkeitsanalyse gemäß...

  • Seite 18: Vorbereiten Der Ev Base

    Anweisungen Gehen Sie wie folgt vor. Entfernen Sie die Kartonverpackung. Bitte bewahren Sie den Karton auf, da er während der Installation der EV Base zur sicheren Aufbewahrung des Außengehäuses verwendet werden kann. 2. Entfernen Sie die Bodenplatte. Schrauben Sie die vier M6-Schrauben und Unterlegscheiben ab, die die Bodenplatte halten.

  • Seite 19: Installation Und Konfiguration

    4. Anschließen der Stromversorgung der EV Base (Seite 24) 5. Internet-Anschluss der EV Base (Seite 26) Nach der physischen Installation sind dies die letzten Schritte, um die EV Base betriebsbereit zu machen: 6. Konfigurieren der EV Base mit der Smappee App (Seite 32) 7.

  • Seite 20: Installieren Der Bodenplatte Der Ev Base

    Die EV Base ist für eine ebenerdige Installation unter Verwendung der Bodenplatte vorgesehen. Anweisungen Gehen Sie wie folgt vor. Legen Sie die Bodenplatte an die Stelle, an der sich die EV Base befindet. Führen Sie die beiden Stromversorgungskabel und ein Netzwerkkabel durch die zentrale Öffnung der Bodenplatte.

  • Seite 21: Befestigen Ev Base An Der Bodenplatte

    5.2 Befestigen EV Base an der Bodenplatte Kontext Die Betonanker in der Bodenplatte geben die Position vor, an der Sie die EV Base an der Bodenplatte befestigen. Anweisungen Gehen Sie wie folgt vor. Positionieren Sie die EV Base über der Bodenplatte.

  • Seite 22: Anschließen Der Ladekabel

    5.3 Anschließen der Ladekabel Kontext ANMERKUNG Dieser Abschnitt ist nur relevant, wenn die EV Base mit einem festen Ladekabel ausgestattet ist. Wenn Sie eine Variante mit Ladesteckdose haben, gehen Sie zu Anschließen der Stromversorgung der EV Base (Seite 24). Anweisungen Gehen Sie wie folgt vor.
  • Seite 23 6. Zur Zugentlastung legen Sie den mitgelieferten Kabelbinder um das Ladekabel. Ziehen Sie ihn unmittelbar nach der Kabelverschraubung an der Innenseite der Ladestation fest. 7. Wiederholen Sie die Schritte 1 bis 5 für das andere Ladekabel. EV Base – Installationshandbuch – Deutsch...

  • Seite 24: Anschließen Der Stromversorgung Der Ev Base

    5.4 Anschließen der Stromversorgung der EV Base Kontext Jede Ladestation ist mit einem MID-Zähler ausgestattet, der die an die Ladestation gelieferte Leistung misst. Zur Messung des Verbrauchs der Ladestation müssen keine weiteren Komponenten installiert werden. Jeder Anschluss muss über einen eigenen Leistungsschutzschalter verfügen. Weitere Informationen finden Sie auf Voraussetzungen für die Installation (Seite 15).
  • Seite 25 Phasen. Weitere Informationen finden Sie auf Phasenrotation (Seite 35). 6. Vergewissern Sie sich, dass die beiden Fehlerstromschutzschalter auf „Ein“ stehen. Die Position „Ein“ wird in Image 12 gezeigt. Daher ist die EV Base fast bereit für die Stromversorgung. EV Base – Installationshandbuch – Deutsch...

  • Seite 26: Internet-Anschluss Der Ev Base

    über Ethernet als auch über WLAN ermöglicht. Wenn weder eine Ethernet- noch eine Wi-Fi- Verbindung verfügbar ist, erfolgt die Kommunikation über 4G. In diesem Fall muss das Smappee Connect durch ein Smappee 4G Connect innerhalb des Gebäudes ersetzt werden.
  • Seite 27 Abbildung 5Ansicht des RJ45-Anschlusses am Connect 3. Schließen Sie den Stecker RJ45 an (nicht im Lieferumfang enthalten). 4. Stecken Sie den Stecker in den entsprechenden RJ45-Anschluss. 5. Ziehen Sie die Kabelverschraubung fest. 6. Gehen Sie zu Voraussetzungen (Seite 32) EV Base – Installationshandbuch – Deutsch...
  • Seite 28 Über WLAN Gehen Sie wie folgt vor. Entfernen Sie den Smappee Connect sowie das RJ10-Kabel von der EV Base. Verwenden Sie beide Komponenten später bei der Installation im Gebäude wieder. 2. Führen Sie ein UTP-Kommunikationskabel durch die rechte Kabelverschraubung an der Unterseite der EV Base.
  • Seite 29 6. Bitte überprüfen Sie, ob das RJ10-Kabel vom Smappee Connect an einen der beiden B- Anschlüsse angeschlossen ist, und schließen Sie es gegebenenfalls erneut an. Abbildung 14: Ansicht auf die B-Anschlüsse des Smappee Connect 7. Verbinden Sie das andere Ende des RJ10-Kabels mit dem B-Anschluss des Smappee Splitters.
  • Seite 30 Abbildung 16: Ansicht auf Smappee Connect Das RJ10-Kabel kann in der EV Base verbleiben. Bewahren Sie das Smappee Connect auf (für den Fall, dass in Zukunft ein Wechsel von Smappee 4G Connect zurück zu Smappee Connect erforderlich ist). 2. Führen Sie ein UTP-Kommunikationskabel durch die rechte Kabelverschraubung an der Unterseite der EV Base.
  • Seite 31 Der Smappee Splitter wird mit der Ladestation geliefert und steuert die Kommunikation zwischen der Ladestation und dem Gebäude. 6. Verbinden Sie das mitgelieferte RJ10-Kabel des Smappee 4G Connect mit einem der beiden B- Anschlüsse. Abbildung 19: Ansicht auf die B-Anschlüsse des Smappee Connect 7.

  • Seite 32: Konfigurieren Der Ev Base Mit Der Smappee App

    Scannen Sie den QR-Code auf der Vorderseite des Ladegeräts. Abbildung 21: QR-Code auf der Vorderseite der Ladestation 2. Befolgen Sie die in der Smappee App angezeigten Schritte. Voraussetzungen Die Einstellungen Ihrer Ladestation können in der Smappee App oder im Smappee Dashboard angepasst werden. Name •...

  • Seite 33: Abschließen Der Installation Der Ev Base

    5.7 Abschließen der Installation der EV Base Kontext VORSICHT Gefahr eines Stromschlags! Vergewissern Sie sich, dass sich kein Werkzeug in der Ladestation befindet und sich keine Personen in der Nähe der Ladestation aufhalten. Abbildung 22: Blick auf die Schrauben, die die Bodenplatte und die Rückplatte halten Anweisungen Gehen Sie wie folgt vor.

  • Seite 34: Dem Eigentümer Einen Reibungslosen Start Ermöglichen

    5.8 Dem Eigentümer einen reibungslosen Start ermöglichen Geben Sie die Smappee Charge Card an den Eigentümer des Ladegeräts. 2. Bitten Sie ihn, den QR-Code auf der Vorderseite des Ladegeräts zu scannen. Abbildung 23: QR-Code auf der Vorderseite der Ladestation EV Base – Installationshandbuch – Deutsch...

  • Seite 35: Anlagen

    Anlagen Konformitätserklärung EV Base – Installationshandbuch – Deutsch...
  • Seite 36 Elektrofahrzeuge im Einphasennetz gleichzeitig aufladen, können Sie Phase 2 und Phase 3 wie folgt nutzen: Während der Installation können Sie die physische Phasenrotation durchführen. • Während der Konfiguration mit der Smappee App müssen Sie die Phasenzuordnung einstellen. • EV Base – Installationshandbuch – Deutsch...

  • Seite 37: Beispiel Für Phasenrotation

    Beispiel für Phasenrotation Ein Ladepark hat zwei EV Base (Ladepunkte 1 bis 4), eine EV Wal (Ladepunkt 5) und einen EV One (Ladepunkt 6). In der folgenden Tabelle geben die fettgedruckten X die Phasenrotation an. 3-Phasen- Stromversorgung mit den Farben der Drähte...
  • Seite 38 Erklärung des Farbcodes Status des Smappee Connect Dieser Status ist für die Konfiguration und Nutzung der Ladestation relevant. Abbildung 24: Position der LED auf dem Smappee Connect Farbe Status Bedeutung Mehr Informationen Blau durchgehend Hochfahren Der Connect wird hochgefahren. Wenn dies mehr als 30 Sekunden dauert, wenden Sie sich bitte an den Support.
  • Seite 39 Status des Smappee 4G Connect Dieser Status ist für die Konfiguration und Nutzung der Ladestation relevant. Abbildung 25: Position der LED am Smappee 4G Connect (Antenne nicht abgebildet) Farbe Status Bedeutung Mehr Informationen Cyan blinkend Suche nach Das 4G Connect sucht nach einer Mobilfunknetz Netzwerkverbindung.

  • Seite 40: Status Der Ladestation

    Status der Ladestation Dieser Status ist während der Nutzung der Ladestation relevant. Abbildung 26: Position der RFID-Leser mit LED auf der EV Base ANMERKUNG Jeder Ladepunkt kann einen anderen Status haben. EV Base – Installationshandbuch – Deutsch...
  • Seite 41 Aufladen oder wird durch eine Überladung unterbrochen Grün durchgehend EV ist aufgeladen Ziehen Sie das Ladekabel ab und stecken Sie es sicher in die Kabelhalterung oder an einen anderen Aufbewahrungsort (bei der Variante mit Ladesteckdose) zurück. EV Base – Installationshandbuch – Deutsch...
  • Seite 42 Die Reinigung ist optional und hat keinen Einfluss auf den Betrieb der Ladestation. Aus ästhetischen Gründen können Sie das Gerät mit einem trockenen, sauberen Tuch abwischen. Verwenden Sie keine Wasserdüsen, Lösungsmittel oder scheuernde Materialien. EV Base – Installationshandbuch – Deutsch...
