Wenn kein Freiraum vorhanden ist oder die Kette
an den Speichen schleift, Fachhandel kontaktieren.

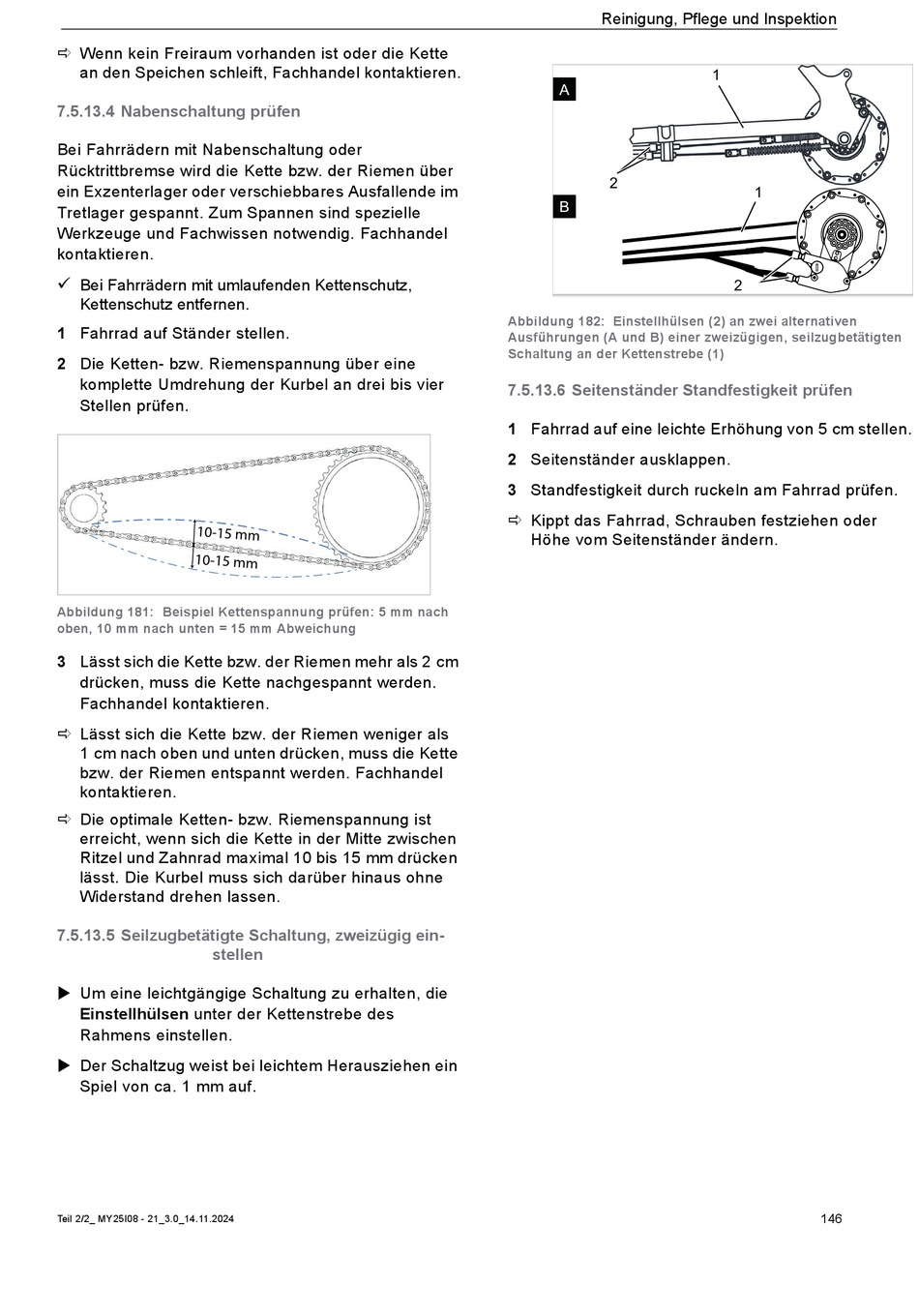

7.5.13.4 Nabenschaltung prüfen
Bei Fahrrädern mit Nabenschaltung oder
Rücktrittbremse wird die Kette bzw. der Riemen über
ein Exzenterlager oder verschiebbares Ausfallende im
Tretlager gespannt. Zum Spannen sind spezielle
Werkzeuge und Fachwissen notwendig. Fachhandel
kontaktieren.
Bei Fahrrädern mit umlaufenden Kettenschutz,
Kettenschutz entfernen.
1 Fahrrad auf Ständer stellen.
2 Die Ketten- bzw. Riemenspannung über eine
komplette Umdrehung der Kurbel an drei bis vier
Stellen prüfen.
Abbildung 181: Beispiel Kettenspannung prüfen: 5 mm nach
oben, 10 mm nach unten = 15 mm Abweichung
3 Lässt sich die Kette bzw. der Riemen mehr als 2 cm
drücken, muss die Kette nachgespannt werden.
Fachhandel kontaktieren.
Lässt sich die Kette bzw. der Riemen weniger als
1 cm nach oben und unten drücken, muss die Kette
bzw. der Riemen entspannt werden. Fachhandel
kontaktieren.
Die optimale Ketten- bzw. Riemenspannung ist
erreicht, wenn sich die Kette in der Mitte zwischen
Ritzel und Zahnrad maximal 10 bis 15 mm drücken
lässt. Die Kurbel muss sich darüber hinaus ohne
Widerstand drehen lassen.
7.5.13.5 Seilzugbetätigte Schaltung, zweizügig ein-
stellen
Um eine leichtgängige Schaltung zu erhalten, die
Einstellhülsen unter der Kettenstrebe des
Rahmens einstellen.
Der Schaltzug weist bei leichtem Herausziehen ein
Spiel von ca. 1 mm auf.
Teil 2/2_ MY25I08 - 21_3.0_14.11.2024
Reinigung, Pflege und Inspektion
1
A
2
B
Abbildung 182: Einstellhülsen (2) an zwei alternativen
Ausführungen (A und B) einer zweizügigen, seilzugbetätigten
Schaltung an der Kettenstrebe (1)
7.5.13.6 Seitenständer Standfestigkeit prüfen
1 Fahrrad auf eine leichte Erhöhung von 5 cm stellen.
2 Seitenständer ausklappen.
3 Standfestigkeit durch ruckeln am Fahrrad prüfen.
Kippt das Fahrrad, Schrauben festziehen oder
Höhe vom Seitenständer ändern.
1
1
2
146
