Beim VECTOR 4S wird folgender Riemen verwendet: Gates Quad Power XPB
(Bestellnummer: BA 521 322 800)
Durchmesser der kleinsten Riemenscheibe: 140 mm
Abstand zwischen den Riemenscheiben:
Abweichung: 10 mm
Anzuwendende Kraft: 70 N (7 kg)
Verwenden Sie zum Messen der Riemenspannung eine Messlehre.

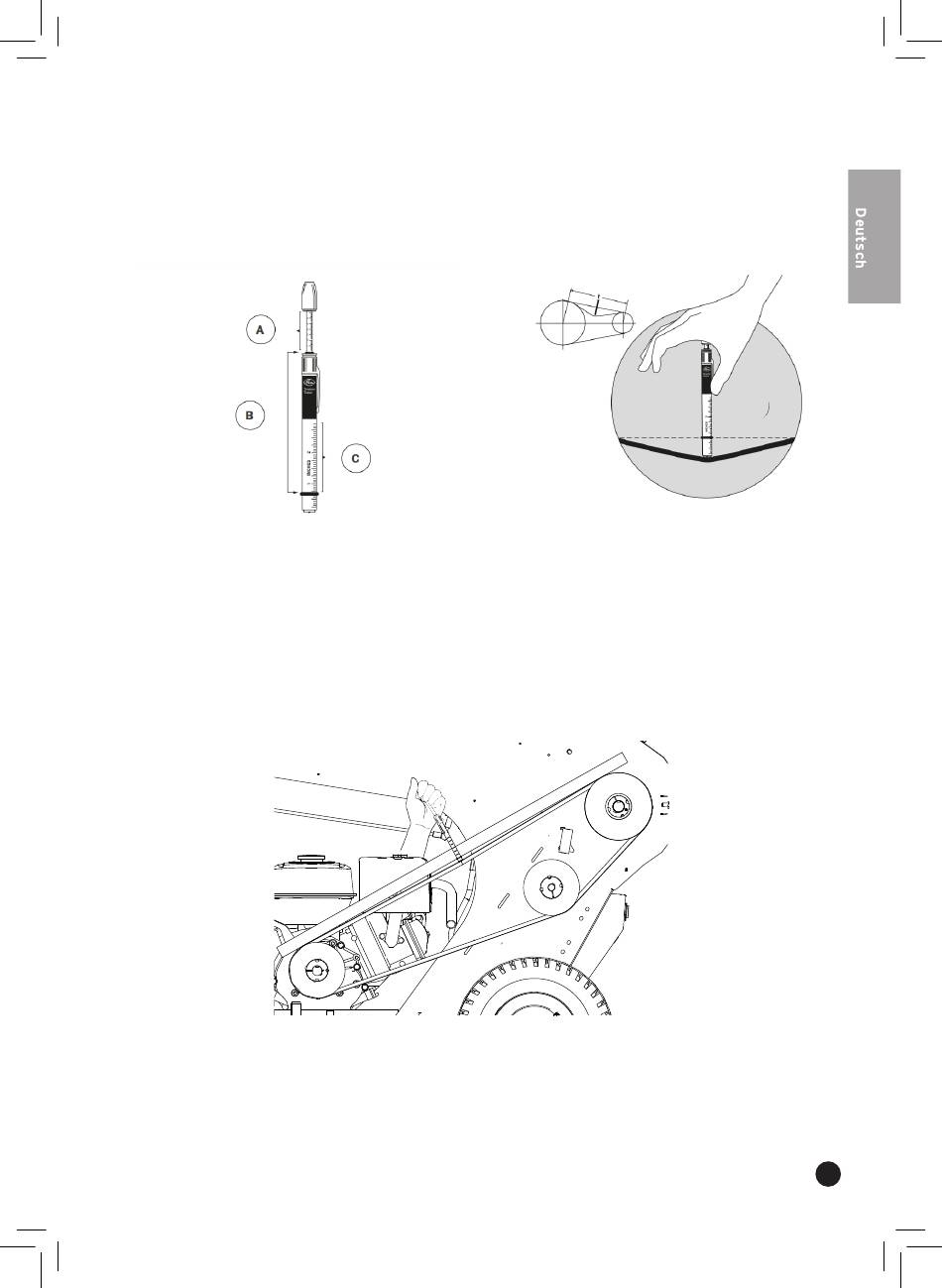

A. Skala zur Messung der Durchbiegekraft
B. Gummiringe
C. Skala zur Messung der Durchbiegekraft
Dieser Spannungsmesser besitzt zwei Skalen: Die Skala auf dem festen Teil zeigt die Abwei-
chung an, die Skala auf dem beweglichen Teil zeigt die Kraft an.
Vorgehensweise
• Bestimmen Sie das Zentrum zwischen den beiden Punkten, an denen der Riemen die Riemen-
scheiben berührt, und markieren Sie es mit einem Filzstift an dieser Stelle.
• Legen Sie eine gerade Latte so an den Außenumfang der beiden Riemenscheiben an, dass sie
den Riemen auf seiner gesamten Länge berührt.
• Schieben Sie den Gummiring (1) auf der Skala des festen Teils (Durchbiegungsabstand) der
Lehre auf 10 mm.
