7.
Wichtigste Bauteile
Zum besseren Verständnis dieser Bedienungsanleitung ist es wichtig, dass Sie sich mit der im
Text verwendeten Terminologie vertraut machen. In diesem Kapitel sind einige Komponenten
aufgeführt. Wir empfehlen Ihnen, sich die Maschine zunächst einmal gut anzuschauen, damit Sie
die Beschreibungen in dieser Bedienungsanleitung besser verstehen.

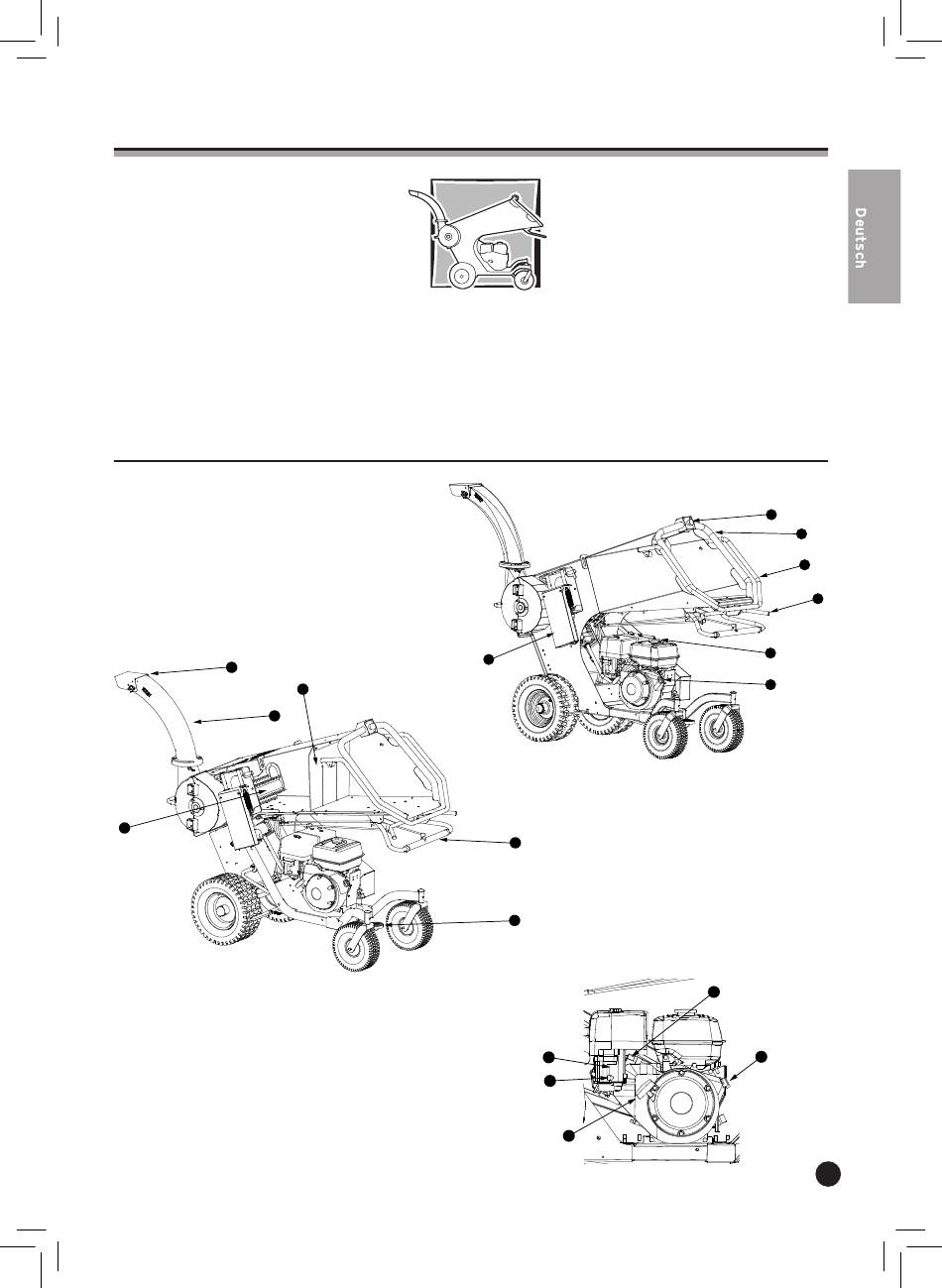

7.1.
Allgemeine Präsentation
1.
Not-Aus-Schalter
2. Einfülltrichter
3. Sicherheitsbügel
4. Bedienung Einzugswalze
5. Kraftstofftankverschluss
6. Motorschalter
7.
Schutzhaube Einzugswalze
1
2
6
1.
Kraftstoffabsperrhahn
2. Chokehebel
3. Gashebel
4. Zündschalter
5. Starthandgriff
3
7
1.
Richtklappe
2. Auswurfkamin
4
3. Schutzvorhang
4. Steuerbügel
5. Pedal für Feststellbremse
5
6. Einzugswalze
2
1
5
1
2
3
4
5
6
3
4
11
