Montageanleitung

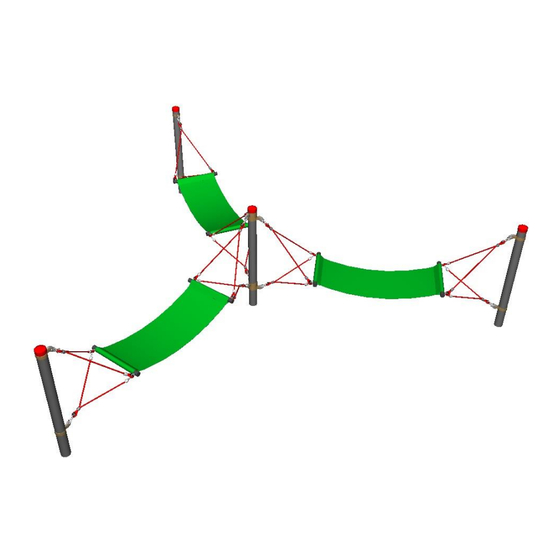

Polyester - Hängematten-Trio, Art. 807-100
Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den
Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden!
Betreiber: _____________________________________________________
Standort: ______________________________________________________
1
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik Polyester-Hangematten-Trio
Inhaltszusammenfassung für HUCK Seiltechnik Polyester-Hangematten-Trio
-
Seite 1: A Montageanleitung Polyester - Hängematten-Trio, Art. 807-100
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montageanleitung Polyester - Hängematten-Trio, Art. 807-100 Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden! Betreiber: _____________________________________________________ Standort: ______________________________________________________... - Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revisionshistorie Revision 0 – 2017-05-10 Erste freigegebene Version Montageanleitung Revision 1 – 2021-03-16 neue Form der Montageanleitung FH Alle Rechte vorbehalten © Copyright 2017 Huck Seiltechnik GmbH...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Inhaltsverzeichnis Montageanleitung Polyester – Hängematten-Trio, Art. 807-100 ..........1 Einleitung Installation ........................4 Lieferumfang, Stückliste mit Teilenummern ................7 Aufstellanweisung ........................10 Überprüfungen nach der Installation ....................16 Wartungsanleitung Polyester – Hängematten -Trio, Art. 807-100 ...........17 Einleitung Wartung ........................19... -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 u. 3-2) auf Vollständigkeit zu prüfen! - Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Datenblatt: Polyester – Hängematten-Trio Geräteraum : Ø 6.15 m Mindestraum: 6,60 m x 6,60 m Gerätehöhe: 1,44 m Fallhöhe 0,70 m Fallschutzfläche: 31,8 m² Vorgeschriebener Untergrund: Bodenmaterial Beschreibung...
- Seite 6 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa. Huck Seiltechnik GmbH Adresse: Huck Seiltechnik GmbH Dillerberg 3 D-35614 Aßlar/Berghausen Tel. 06443/8311-0 Fax. 06443/8311-79 Hiermit bestätigen wir Ihnen, daß...
-
Seite 7: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Stück- Element / Pos. Größe O.K. Fehlt zahl Beschreibung Ø 101,6 x 2,9 mm, Stahlpfosten ,40 m lang Rote Abdeckkappen aus Kunst- für Ø... -
Seite 8: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Stück- Pos. Symbol zahl Ø 101,6 x 2,9 mm, 2 ,40 m lang für Ø 101,6 mm Schelle für Ø 101,6 mm... - Seite 9 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärungen der Abkürzungen und Zeichen: Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Achsmaß (Mitte-Mitte) Pfosten Lichtes Pfostenmaß Beton C20/25 (B25) für Fundamente Erdreich / Grund Fallschutz Fundamentloch Unterlegplatte z.B. Gehwegplatte ist bauseits,- d. h. vom Gehw.Pl.
-
Seite 10: Aufstellanweisung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Aufstellanweisung... -
Seite 11: Vorderansicht Fundamentplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Vorderansicht Fundamentplan... -
Seite 12: Draufsicht Fundamentplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Draufsicht Fundamentplan... - Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung! Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden! (außer Stoppmuttern) (z.B. Torxhülse M12 x 40 mit mind. 5 Tropfen)
- Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
- Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net...
-
Seite 16: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe • Kennzeichnung der Geräte, um die Füllhöhe vom Fallschutzmaterial (bzw.vom losen Füllmaterial) anzuzeigen. -
Seite 17: B Wartungsanleitung Polyester - Hängematten -Trio, Art. 807-100
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsanleitung Polyester - Hängematten -Trio, Art. 807-100... - Seite 18 Revisionshistorie Revision 0 – 2017-05-10 Erste freigegebene Version Wartungsanleitung Revision 1 – 2021-03-16 neue Form der Montageanleitung FH Alle Rechte vorbehalten © Copyright 2017 Huck Seiltechnik GmbH...
-
Seite 19: Einleitung Wartung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Vorausset- zung ist allerdings, daß... -
Seite 20: Allgemeine Hinweise Zu Den Wartungsarbeiten
Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen Die Häufigkeit der Inspektionen muss sich nach der tatsächlichen Beanspru- chung richten. -
Seite 21: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 22: Wartungsplan
Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witte- rungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellt. 8.1.2 Wartungsintervall bei starker Beanspruchung Wir weisen darauf hin, daß... -
Seite 23: Regelmäßige Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Regelmäßige Wartungsarbeiten... -
Seite 24: Monatlich Durchzuführende Wartungsarbeiten
Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. nachziehen. Beschädigte oder fehlende Teile er- neuern. -
Seite 25: Jährliche Hauptinspektionen
Korrosionsstellen und Kratzer sind mit Zinkfarbe zu Diese Inspektion der Anlage muß von sachkundigen Personen unter strenger Einhaltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen werden. Das Prüfprotokoll ist dem Betreiber in Kopie, gegen Quittung, zu übergeben! -
Seite 26: Wartungsprotokoll
Wartungsprotokoll Gerätename: Polyester-Hängematten-Trio Art.-Nr.:807 - 100 Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- gesperrt Mängel Mängel Datum Besichti- diger Ordnung behoben gung durch Bitte kopieren und 1x jährlich nach der Hauptinspektion an den Hersteller per Telefax +49(0)6443/ 83 11 79 zurücksenden! Die Bestätigungsform zu den Akten des Spielgeräts legen. -
Seite 27: Übergabebeleg
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Firma Huck Seil- technik GmbH per Telefax +49(0)6443/ 83 11 79 zurückzusenden!
