Installation
2.4.4. Anschluss digitale Kommunikation
Digitale Kommunikationsoption Basisdiagramm.
Bitte nehmen Sie Bezug auf das Digitale Kommunikationshandbuch der Serie 7000, Best.-Nr.:
HA176664ENG.
Kommunikationsbus RS485
24Vac
oder
24Vdc
Hilfsspannung
2-10
Supervisor
(Master)
220 Ω
Masse
Sicherung
2A
Digitale Kommunikation
Klemmenblock

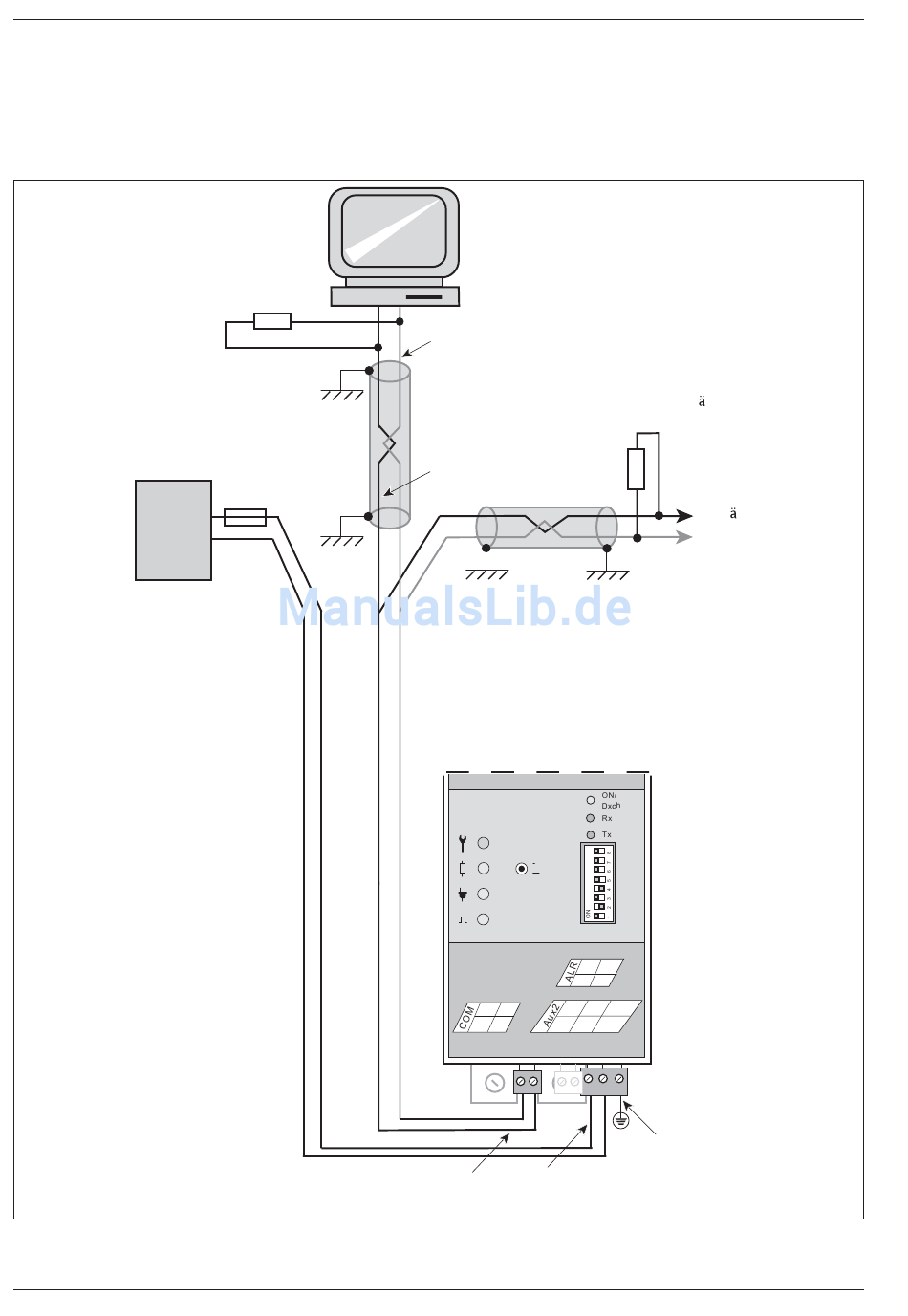

Abbildung 2-10 Digitaler Kommunikationsanschluss
Busleitung A
Schirm
220 Ω
Busleitung B
GRF
CHK
DLF
SET
ON
HEAT
EN 60947-4-3
1a 1b
73 74
24V 0VS GND
A
B
91 92
19 20
Hilfsspannung
Am letzten Ger t
des Busses
zur n chsten
Schnittstelle
29
Schutzerde
7200S Bedienungsanleitung
