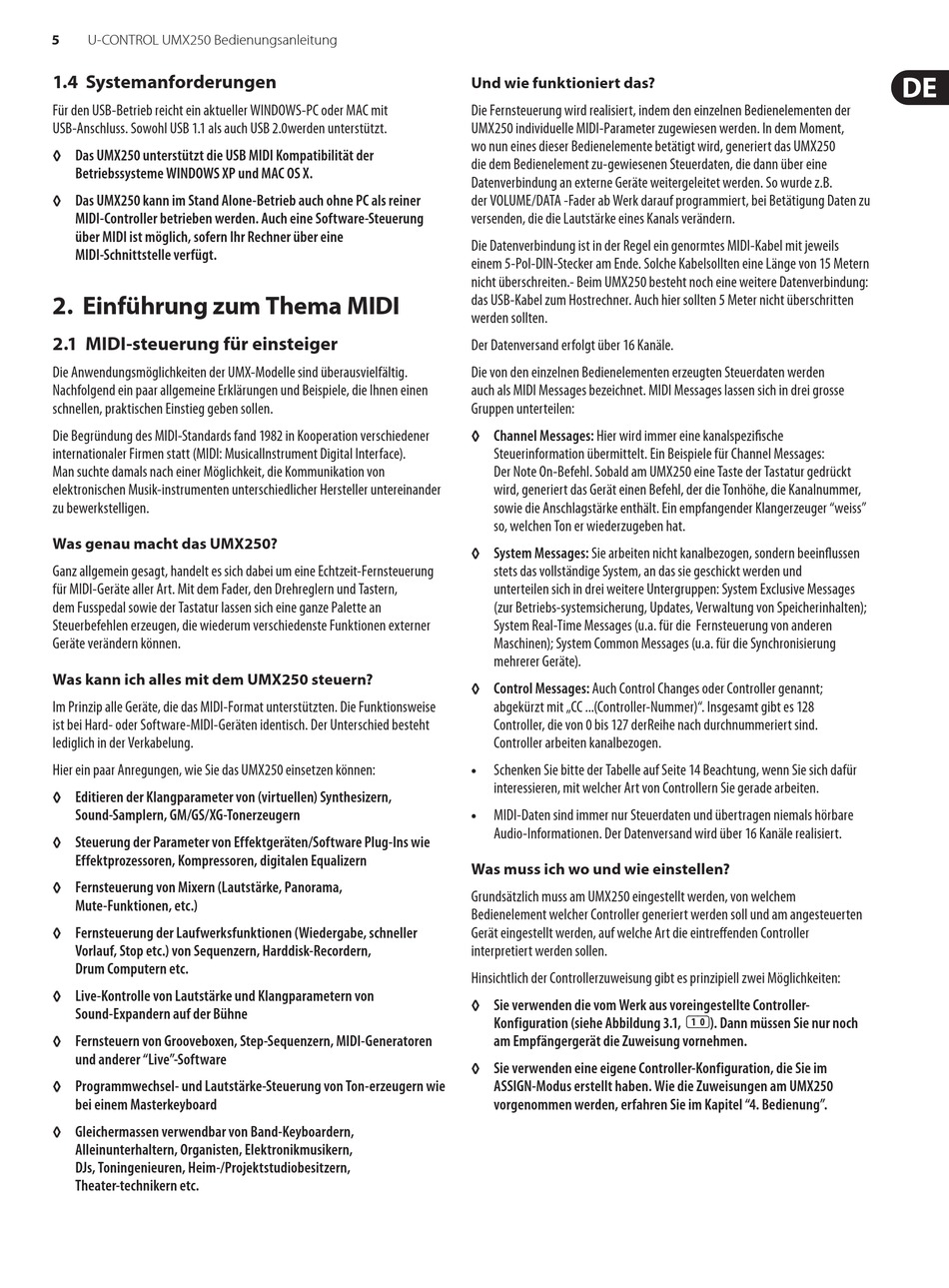

U-CONTROL UMX250 Bedienungsanleitung
1.4 Systemanforderungen
Für den USB-Betrieb reicht ein aktueller WINDOWS-PC oder MAC mit
USB-Anschluss. Sowohl USB 1.1 als auch USB 2.0werden unterstützt.
◊
Das UMX250 unterstützt die USB MIDI Kompatibilität der
Betriebssysteme WINDOWS XP und MAC OS X.
◊
Das UMX250 kann im Stand Alone-Betrieb auch ohne PC als reiner
MIDI-Controller betrieben werden. Auch eine Software-Steuerung
über MIDI ist möglich, sofern Ihr Rechner über eine
MIDI-Schnittstelle verfügt.
2. Einführung zum Thema MIDI
2.1 MIDI-steuerung für einsteiger
Die Anwendungsmöglichkeiten der UMX-Modelle sind überausvielfältig.
Nachfolgend ein paar allgemeine Erklärungen und Beispiele, die Ihnen einen
schnellen, praktischen Einstieg geben sollen.
Die Begründung des MIDI-Standards fand 1982 in Kooperation verschiedener
internationaler Firmen statt (MIDI: MusicalInstrument Digital Interface).
Man suchte damals nach einer Möglichkeit, die Kommunikation von
elektronischen Musik-instrumenten unterschiedlicher Hersteller untereinander
zu bewerkstelligen.
Was genau macht das UMX250?
Ganz allgemein gesagt, handelt es sich dabei um eine Echtzeit-Fernsteuerung
für MIDI-Geräte aller Art. Mit dem Fader, den Drehreglern und Tastern,
dem Fusspedal sowie der Tastatur lassen sich eine ganze Palette an
Steuerbefehlen erzeugen, die wiederum verschiedenste Funktionen externer
Geräte verändern können.
Was kann ich alles mit dem UMX250 steuern?
Im Prinzip alle Geräte, die das MIDI-Format unterstützten. Die Funktionsweise
ist bei Hard- oder Software-MIDI-Geräten identisch. Der Unterschied besteht
lediglich in der Verkabelung.
Hier ein paar Anregungen, wie Sie das UMX250 einsetzen können:
◊
Editieren der Klangparameter von (virtuellen) Synthesizern,
Sound-Samplern, GM/GS/XG-Tonerzeugern
◊
Steuerung der Parameter von Effektgeräten/Software Plug-Ins wie
Effektprozessoren, Kompressoren, digitalen Equalizern
◊
Fernsteuerung von Mixern (Lautstärke, Panorama,
Mute-Funktionen, etc.)
◊
Fernsteuerung der Laufwerksfunktionen (Wiedergabe, schneller
Vorlauf, Stop etc.) von Sequenzern, Harddisk-Recordern,
Drum Computern etc.
◊
Live-Kontrolle von Lautstärke und Klangparametern von
Sound-Expandern auf der Bühne
◊
Fernsteuern von Grooveboxen, Step-Sequenzern, MIDI-Generatoren
und anderer "Live"-Software
◊
Programmwechsel- und Lautstärke-Steuerung von Ton-erzeugern wie
bei einem Masterkeyboard
◊
Gleichermassen verwendbar von Band-Keyboardern,
Alleinunterhaltern, Organisten, Elektronikmusikern,
DJs, Toningenieuren, Heim-/Projektstudiobesitzern,
Theater-technikern etc.
Und wie funktioniert das?
Die Fernsteuerung wird realisiert, indem den einzelnen Bedienelementen der
UMX250 individuelle MIDI-Parameter zugewiesen werden. In dem Moment,
wo nun eines dieser Bedienelemente betätigt wird, generiert das UMX250
die dem Bedienelement zu-gewiesenen Steuerdaten, die dann über eine
Datenverbindung an externe Geräte weitergeleitet werden. So wurde z.B.
der VOLUME/DATA -Fader ab Werk darauf programmiert, bei Betätigung Daten zu
versenden, die die Lautstärke eines Kanals verändern.
Die Datenverbindung ist in der Regel ein genormtes MIDI-Kabel mit jeweils
einem 5-Pol-DIN-Stecker am Ende. Solche Kabelsollten eine Länge von 15 Metern
nicht überschreiten.- Beim UMX250 besteht noch eine weitere Datenverbindung:
das USB-Kabel zum Hostrechner. Auch hier sollten 5 Meter nicht überschritten
werden sollten.
Der Datenversand erfolgt über 16 Kanäle.
Die von den einzelnen Bedienelementen erzeugten Steuerdaten werden
auch als MIDI Messages bezeichnet. MIDI Messages lassen sich in drei grosse
Gruppen unterteilen:
◊
Channel Messages: Hier wird immer eine kanalspezifische
Steuerinformation übermittelt. Ein Beispiele für Channel Messages:
Der Note On-Befehl. Sobald am UMX250 eine Taste der Tastatur gedrückt
wird, generiert das Gerät einen Befehl, der die Tonhöhe, die Kanalnummer,
sowie die Anschlagstärke enthält. Ein empfangender Klangerzeuger "weiss"
so, welchen Ton er wiederzugeben hat.
◊
System Messages: Sie arbeiten nicht kanalbezogen, sondern beeinflussen
stets das vollständige System, an das sie geschickt werden und
unterteilen sich in drei weitere Untergruppen: System Exclusive Messages
(zur Betriebs-systemsicherung, Updates, Verwaltung von Speicherinhalten);
System Real-Time Messages (u.a. für die Fernsteuerung von anderen
Maschinen); System Common Messages (u.a. für die Synchronisierung
mehrerer Geräte).
◊
Control Messages: Auch Control Changes oder Controller genannt;
abgekürzt mit „CC ...(Controller-Nummer)". Insgesamt gibt es 128
Controller, die von 0 bis 127 derReihe nach durchnummeriert sind.
Controller arbeiten kanalbezogen.
•
Schenken Sie bitte der Tabelle auf Seite 14 Beachtung, wenn Sie sich dafür
interessieren, mit welcher Art von Controllern Sie gerade arbeiten.
•
MIDI-Daten sind immer nur Steuerdaten und übertragen niemals hörbare
Audio-Informationen. Der Datenversand wird über 16 Kanäle realisiert.
Was muss ich wo und wie einstellen?
Grundsätzlich muss am UMX250 eingestellt werden, von welchem
Bedienelement welcher Controller generiert werden soll und am angesteuerten
Gerät eingestellt werden, auf welche Art die eintreffenden Controller
interpretiert werden sollen.
Hinsichtlich der Controllerzuweisung gibt es prinzipiell zwei Möglichkeiten:
◊
Sie verwenden die vom Werk aus voreingestellte Controller-
Konfiguration (siehe Abbildung 3.1, (10) ). Dann müssen Sie nur noch
am Empfängergerät die Zuweisung vornehmen.
◊
Sie verwenden eine eigene Controller-Konfiguration, die Sie im
ASSIGN-Modus erstellt haben. Wie die Zuweisungen am UMX250
vorgenommen werden, erfahren Sie im Kapitel "4. Bedienung".
