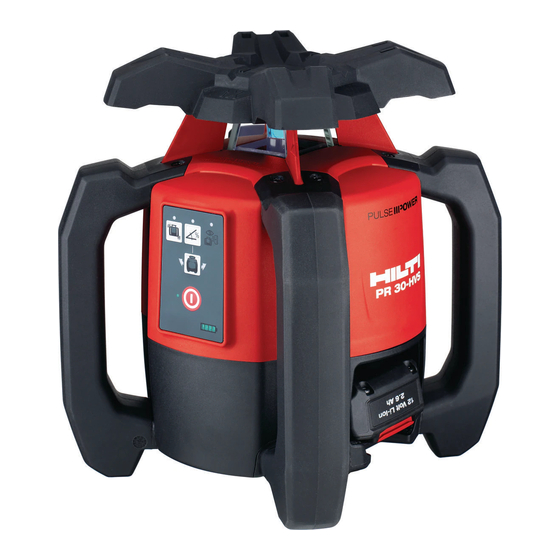

Hilti PR 30-HVS A12 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PR 30-HVS A12:
- Bedienungsanleitung (362 Seiten) ,
- Bedienungsanleitung (380 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Hilti PR 30-HVS A12
Inhaltszusammenfassung für Hilti PR 30-HVS A12
- Seite 1 PR 30-HVS A12 Deutsch Printed: 10.11.2016 | Doc-Nr: PUB / 5301145 / 000 / 01...
- Seite 2 Printed: 10.11.2016 | Doc-Nr: PUB / 5301145 / 000 / 01...
-
Seite 3: Laser-Information
Nicht in den Strahl blicken. 1.4 Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß... -
Seite 4: Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicherheit 2.1 Grundlegende Sicherheitsvermerke Lesen Sie alle Sicherheitshinweise und Anweisungen. - Seite 5 Anwendungen kann zu gefährlichen Situationen führen. ▶ Das Arbeiten mit Messlatten in der Nähe von Hochspannungsleitungen ist nicht erlaubt. 2.4 Elektromagnetische Verträglichkeit Obwohl das Gerät die strengen Anforderungen der einschlägigen Richtlinien erfüllt, kann Hilti folgendes nicht ausschließen: • Das Gerät kann durch starke Strahlung gestört werden, was zu einer Fehloperation führen kann.
- Seite 6 ▶ Für den Versand des Gerätes müssen Sie Akkus isolieren oder aus dem Gerät entfernen. Durch auslaufende Akkus kann das Gerät beschädigt werden. ▶ Wenn der nicht betriebene Akku spürbar zu heiß ist, kann er oder das System von Gerät und Akku defekt sein.
- Seite 7 3.1.2 Bedienfeld PR 30-HVS Taste und LED Neigungsmodus LED Auto-Nivellierung & Taste und LED Schockwarnfunktion Taste Ein/Aus LED Pfeile für elektronische Neigungsaus- LED Überwachungsmodus (nur bei vertika- richtung ler automatischer Ausrichtung) Taste elektronische Neigungsausrichtung LED Akkuladezustandsanzeige (nur in Zusammenhang mit Neigungsmo- dus) 3.1.3 Bedienfeld und Laserempfänger PRA 30 Lautstärketaste...
-
Seite 8: Auto-Nivellierung
Anwendung sind das Übertragen von Meter und Höhenrissen, Bestimmen von rechten Winkeln bei Wänden, vertikales Ausrichten auf Referenzpunkte oder die Erstellung von geneigten Ebenen. ▶ Verwenden Sie für dieses Produkt nur den Hilti B 12⁄2.6 Li-Ionen Akku. ▶ Verwenden Sie für dieses Produkt nur das Hilti C 4⁄1250 Ladegerät. -
Seite 9: Abschaltautomatik
▶ Deaktivieren Sie die Schockwarnfunktion. → Seite 17 Laserempfänger/Fernbedienung Hilti Laserempfänger zeigen digital den Abstand zwischen auftreffendem Laserstrahl (Laserebene) auf dem Detektionsfeld und der Markierungskerbe am Laserempfänger an. Der Laserstrahl ist auch über größere Distanzen empfangbar. Der PRA 30 ist als Laserempfänger und Fernbedienung für den Rotationslaser einsetzbar. - Seite 10 3.1.9 Lieferumfang Rotationslaser PR 30-HVS A12, Laserempfänger/Fernbedienung PRA 30 (03), 2 Batterien (AA-Zellen), Laserempfängerhalter PRA 83, 2 Herstellerzertifikate, Bedienungsanleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter: www.hilti.com . 4 Technische Daten 4.1 Technische Daten Rotationslaser...
-
Seite 11: Arbeitsvorbereitung
Hinweis Der Akku Typ B12 hat keine Schutzklasse. Halten Sie den Akku von Regen und Nässe fern. Gemäß den Hilti Richtlinien darf der Akku nur mit dem zugehörigen Produkt verwendet werden und muss hierzu im Batteriefach eingelegt sein. 1. Bild 1: Arbeiten im horizontalen Modus. - Seite 12 5.3 Akku einsetzen / herausnehmen VORSICHT Elektrische Gefahr. Durch verschmutzte Kontakte kann es zu einem Kurzschluss kommen. ▶ Stellen Sie sicher, dass die Kontakte von Akku und Gerät frei von Fremdkörpern sind, bevor Sie den Akku einsetzen. VORSICHT Verletzungsgefahr. Wenn der Akku nicht korrekt eingesetzt ist, kann er herunterfallen. ▶...
- Seite 13 Hinweis Als Halterung kann eine Wandhalterung oder ein Stativ verwendet werden. Der Neigewinkel der Auflagefläche darf maximal ± 5° sein. 5.5 Horizontal manuell Ausrichten Hinweis Der Rotationslaser ist auf dem automatischen Stativ PRA 90 montiert. Der Laserempfänger PRA 30, der Rotationslaser und das automatische Stativ PRA 90 sind gepaart. Der Laserempfänger PRA 30 und das Bedienfeld des automatischen Stativ PRA 90 zeigen zueinander und haben direkten Sichtkontakt.
- Seite 14 1. Drücken Sie am Rotationslaser, am Laserempfänger PRA 30 und am automatischen Stativ PRA 90 die Taste ◁ Die Geräte sind betriebsbereit. 2. Halten Sie die Markierungskerbe des Laserempfänger PRA 30 an die einzustellende Zielhöhe. Der Laserempfänger PRA 30 ist ruhig zu halten oder zu fixieren. 3.
- Seite 15 1. Richten Sie die vertikale Achse des Rotationslasers über die Zielkerbe am Kopf aus. 2. Drücken Sie am Rotationslaser die Taste ◁ Der Rotationslaser nivelliert sich und projeziert danach einen stehenden Laserstrahl nach unten. 3. Richten Sie den Rotationslaser so aus, dass der projezierte Laserstrahl genau auf den Referenzpunkt (A) ausgerichtet ist.
- Seite 16 ◁ Der Laserkopf schwenkt nach rechts und links, bis es die Position erreicht ist. Dabei ertönt ein wiederkehrendes akustisches Signal. ◁ Ist die Position erreicht, nivelliert der Rotationslaser. Der erfolgreiche Abschluss wird durch einen Dauerton von 5 Sekunden angezeigt. Das Symbol erlischt.
- Seite 17 1. Positionieren Sie den Rotationslaser entweder auf der oberen oder auf der unteren Kante der Neigungs- ebene. 2. Stellen Sie sich hinter den Rotationslaser, das Bedienfeld zeigt in Ihre Richtung. 3. Drücken Sie am Rotationslaser und Laserempfänger PRA 30 die Taste ◁...
- Seite 18 1. Positionieren Sie den Rotationslaser entweder auf der oberen oder auf der unteren Kante der Neigungs- ebene. 2. Halten Sie den Laserempfänger PRA 30 direkt vor dem Rotationslaser und stellen Sie die Markierungs- kerbe des Laserempfänger PRA 30 auf die Höhe der Laserebene ein. Fixieren Sie die Teleskoplatte. 3.
- Seite 19 ▽ Blinken beide Pfeile, empfängt der Laserempfänger PRA 30 kein Signal vom Rotationslaser. ▶ Richten Sie den Rotationslaser mit den Markierungskerben auf den Laserempfänger PRA 30 aus. ◁ Leuchtet der linke Pfeil auf , richten Sie den Rotationslaser im Uhrzeigersinn aus. ◁...
- Seite 20 Bei sorgfältiger Durchführung sollte der vertikale Abstand der beiden markierten Punkte 1 und 3 (Hauptachse) bzw. Punkte 2 und 4 (Querachse) jeweils <2 mm sein (bei 20 m) (0,12" bei 66ft). Bei größerer Abweichung schicken Sie das Gerät an den Hilti Service zur Kalibrierung. Deutsch...
- Seite 21 5.16 Vertikale Achse überprüfen 1. Gerät vertikal auf einem möglichst flachen Boden ca. 20 m (66ft) von einer Wand aufstellen. 2. Griffe parallel zur Wand ausrichten. 3. Gerät einschalten und den Referenzpunkt (R) auf dem Boden markieren. 4. Mit Hilfe des Empfängers Punkt (A) am unteren Ende der Wand markieren. 5.
- Seite 22 ◁ Die Geräte sind gepaart. Am Laserempfängers erscheint das Symbol 6.3 Paaren von Stativ PRA 90 und Laserempfänger PRA 30 1. Drücken Sie gleichzeitig an beiden Geräten für mindestens 3 Sekunden die Taste ◁ Die erfolgreiche Paarung wird durch Blinken aller LED am automatischen Stativ PRA 90 und einem Ton am Laserempfänger PRA 30 bestätigt.
- Seite 23 Zum Wechseln zwischen den Menüoptionen drücken Sie die Richtungstasten oder Hinweis Schalten Sie den Laserempfänger aus, um die Einstellungen zu speichern. Übersicht über das Menü Bild 1: Einheitensystem und Einheiten • siehe Beschreibung Einheitensystem und Einheiten einstellen. Bild 2: Softwareversion •...
- Seite 24 Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Akkugerät nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
- Seite 25 Nach einer ausserordentlichen Gerätebeanspruchung, vor wichtigen Arbeiten, jedoch mindestens jährlich eine Hilti Messtechnik Service Prüfung durchführen lassen. Die Prüfung durch den Hilti Messtechnik Service entbindet den Nutzer nicht von der Überprüfung des Gerätes vor und während der Nutzung. 7.4 Messgenauigkeit prüfen Um technische Spezifikationen einhalten zu können, sollte das Gerät regelmäßig (mindestens vor jeder...
- Seite 26 ▶ Nach längerer Lagerung Gerät und Akkus vor Gebrauch auf Beschädigung kontrollieren. 9 Hilfe bei Störungen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Störung Mögliche Ursache Lösung...
-
Seite 27: Herstellergewährleistung
Hilti. Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. - Seite 28 Deutsch Printed: 10.11.2016 | Doc-Nr: PUB / 5301145 / 000 / 01...
- Seite 29 Printed: 10.11.2016 | Doc-Nr: PUB / 5301145 / 000 / 01...
- Seite 30 Hilti = registered trademark of Hilti Corp., Schaan 20161108 Printed: 10.11.2016 | Doc-Nr: PUB / 5301145 / 000 / 01...
