4. Setup
4.1.

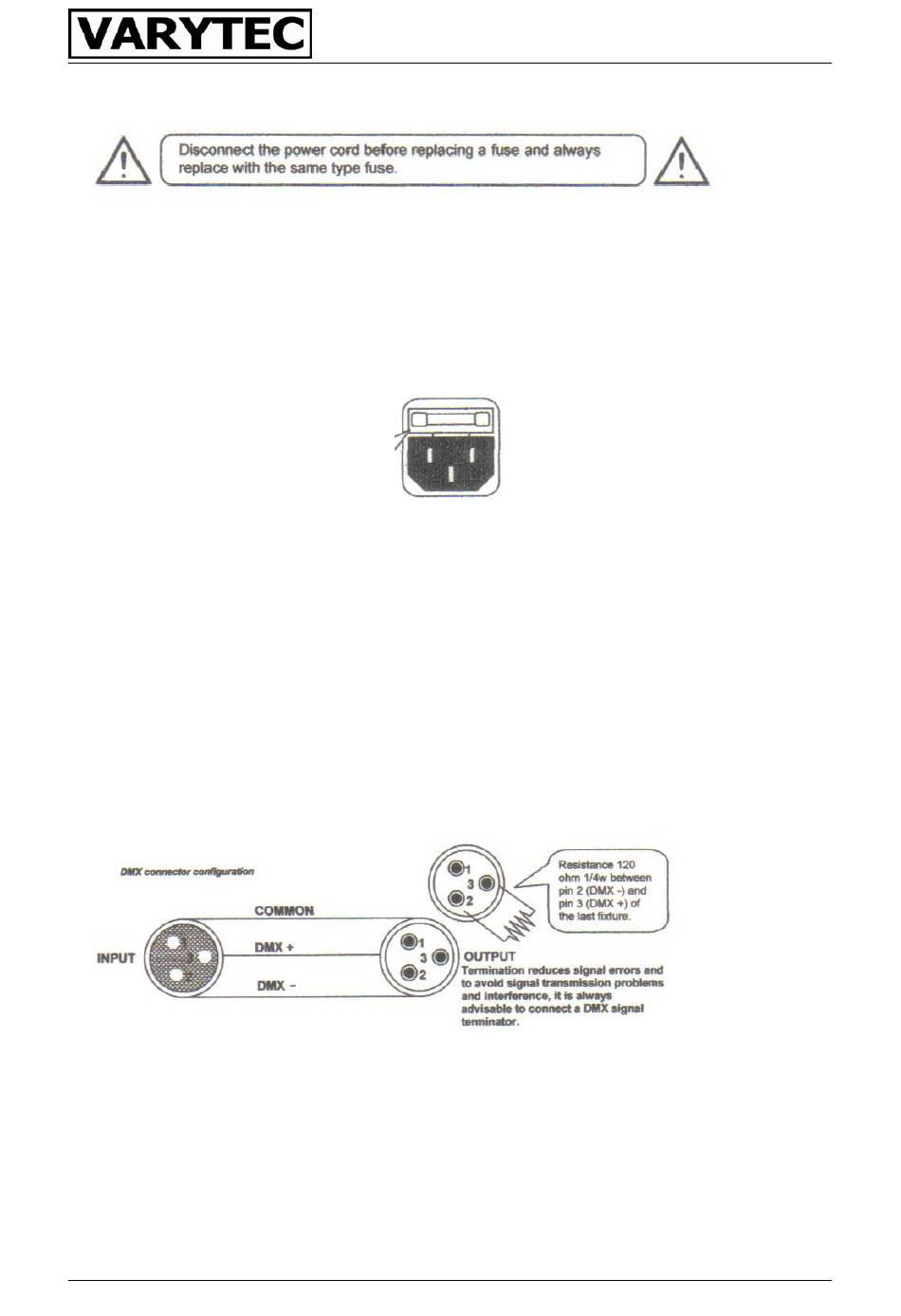

Sicherung ersetzen
Nehmen sie einen flachen Schlitzschraubenzieher und hebeln sie den Sicherungshalter aus seiner
Halterung. Ersetzen sie die Sicherung mit einer des exakt selben Typs. Drücken sie den
Sicherungshalter wieder zurück in seine Halterung.
4.2.
Geräte miteinander verbinden
Um die Geräte miteinander verbinden zu können müssen sie ein DMX XLR Kabel mit 3Polen
verwenden. Hiermit können sie mehrere Geräte für die Übertragung des DMX Signals oder für den
Master Slave Modus verbinden.
4.2.1. Kabelverbindung
Das Kabel muss auf einer Seite mit einem männlichen 3Pol XLR Stecker und auf der anderen Seite
mit einer weiblichen 3Pol XLR Buchse ausgestattet sein.
Die Kabel müssen wie in folgendem Diagramm gefertigt sein:
Achten sie darauf das die Erde des XLR Steckers (common) nicht mit der Erde des Gehäuses
zusammen kommt. Dadurch würde das Gerät unkontrolliert arbeiten und sich nicht mehr steuern
lassen. Überprüfen sie ihre Kabel nochmals mit einem Ohmmeter. Überprüfen sie auch die Polung
und die Schirmung um Fehler zu vermeiden.
5 / 5
