Instruktion

2.0 Bedienungsanleitung

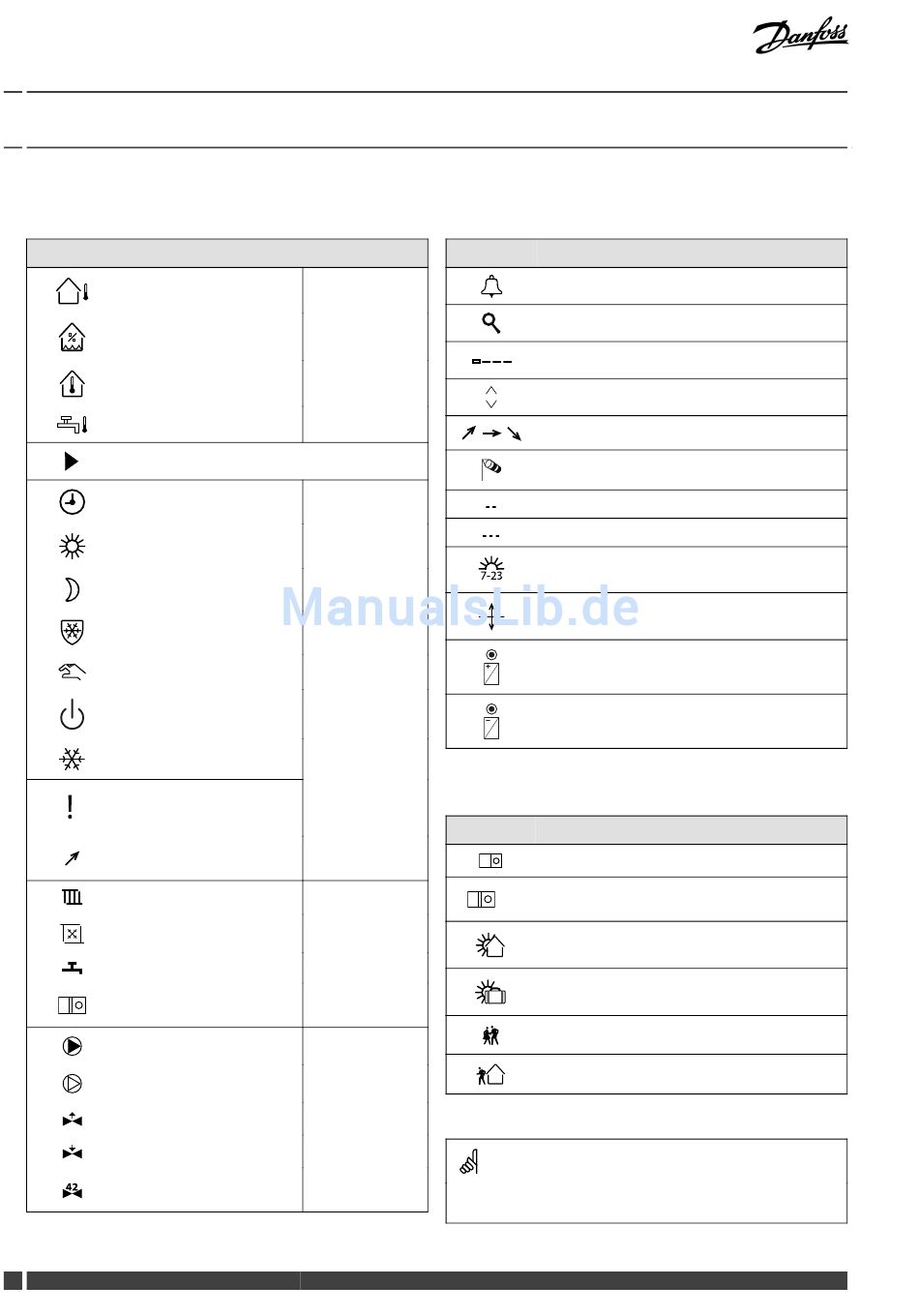

2.1 Symbolübersicht
2.1.1 Allgemeiner Überblick Bedeutung der Symbole
Symbol Beschreibung
Außentemperatur
Relative Luftfeuchtigkeit im
Raum
Raumtemp.
WW-Temp.
Positionsanzeiger
Betriebsart Wochenprogr.
Komfort-Modus
Modus Sparen
Frostschutz
Handbetrieb
Standby-Betrieb
Kühlmodus
Funktion „Ausgang
schreiben" ist aktiv
Optimierte Ein- oder
Ausschaltzeiten
Heizung
Kühlen
Warmwasser
Allgemeine
Reglereinstellungen
Pumpe EIN
Pumpe AUS
Regelventil öffnet
Regelventil schließt
Stellmotor, analoges
Regelsignal
2 DEN-SMT/DK
ECA 30 / 31 für ECL Comfort 210 / 210B / 310 / 310B
Temperaturen
Betriebsarten
Kreis
Regelkomponen-
ten
Symbol Beschreibung
Alarm
Überwachung der Temperaturfüh-
lerverbindung
Displaywähler
Max. und min. Wert
Trend Außentemperatur
Windgeschwindigkeitsmesser
Kein Sensor angeschlossen oder verwendet
Kurzschluss in der Fühlerverbindung
Fester Komforttag (Ferienzeit)
Einfluss aktiviert
Heizung aktiviert
Kühlung aktiviert
Zusätzliche Symbole für die ECA 30/31:
Symbol Beschreibung
ECA Fernbedienungseinheit
Verbindungsadresse (Hauptregler: 15,
15
Folgeregler: 1-9)
Freier Tag
Ferien
Freizeit (Verlängerung der Heizphase)
Ausgehen (Verlängerung der Sparphase)
Bei der ECA 30/31 werden nur jene Symbole angezeigt, die für die
Applikation des Reglers relevant sind.
