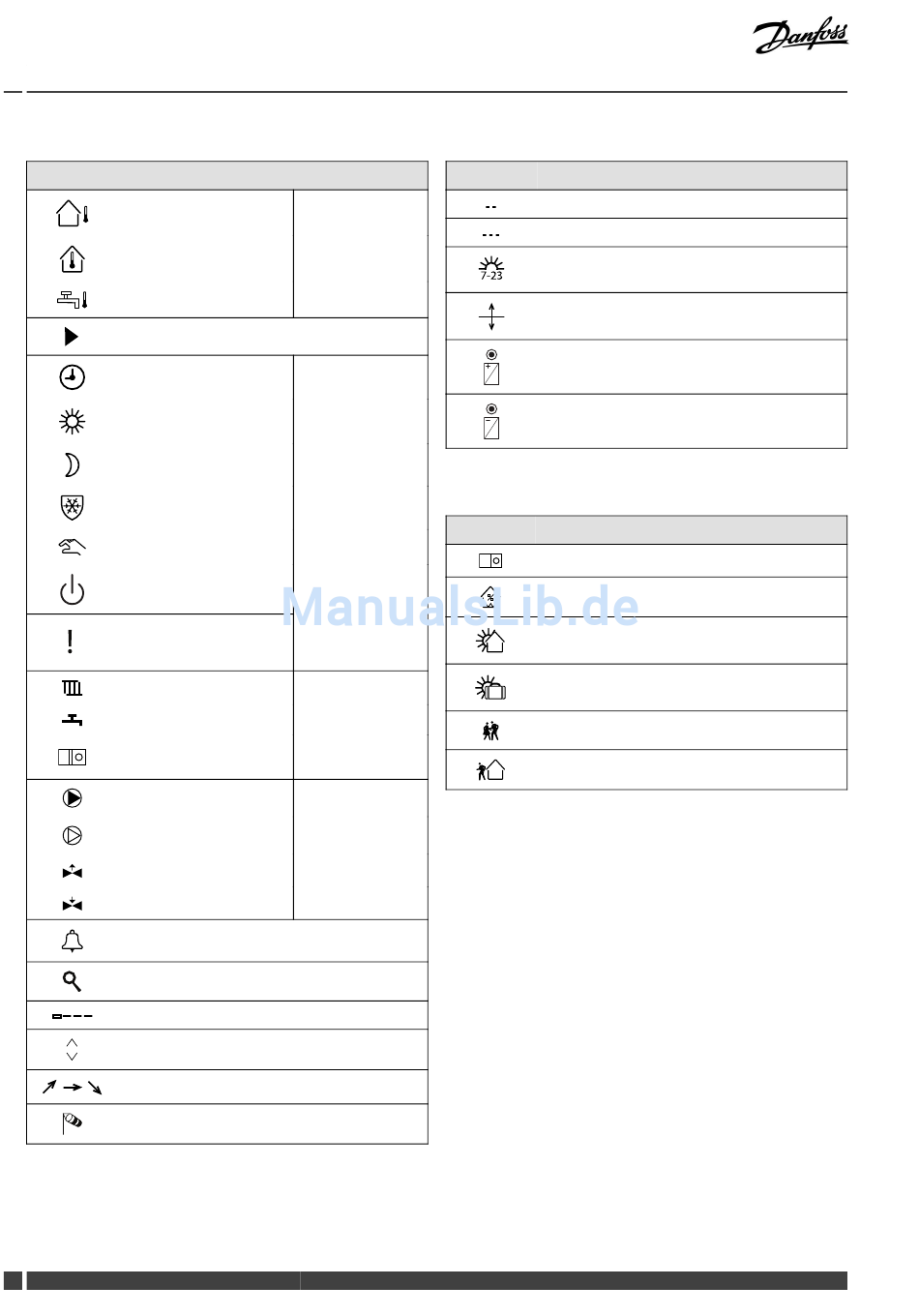

3.3 Allgemeiner Überblick Bedeutung der Symbole
Symbol Beschreibung
Außentemperatur
Raumtemperatur
WW-Temp.
Positionsanzeiger
Automatikbetrieb AUTO
Komfort
Sparen Betriebsarten
Frostschutz
Handbetrieb
Standby – Kühlmodus
Funktion „Ausgang
schreiben" ist aktiv
Heizung
Warmwasser Heizkreis
Allgemeine
Reglereinstellungen
Pumpe EIN
Pumpe AUS
Regelventil öffnet
Regelventil schließt
Alarm
Überwachung der Temperaturfühlerverbindung
Displaywähler
Max. und min. Wert
Trend Außentemperatur
Windgeschwindigkeitsmesser
58 DEN-SMT/DK
ECL Comfort 210 / 310, Applikation A237 / A337
Temperaturen
Betriebsarten
Kreis
Regelkomponen-
ten
Symbol Beschreibung
Kein Sensor angeschlossen oder verwendet
Kurzschluss in der Fühlerverbindung
Fester Komforttag (Ferienzeit)
Einfluss aktiviert
Heizung aktiviert
Kühlung aktiviert
Zusätzliche Symbole für die ECA 30/31:
Symbol Beschreibung
ECA Fernbedienungseinheit
Relative Luftfeuchtigkeit im Raum
Abend
Ferien
Freizeit (Verlängerung der Heizphase)
Ausgehen (Verlängerung der Sparphase)
