Danfoss ECL Comfort 210 Bedienungsanleitung Seite 9

Instruktion

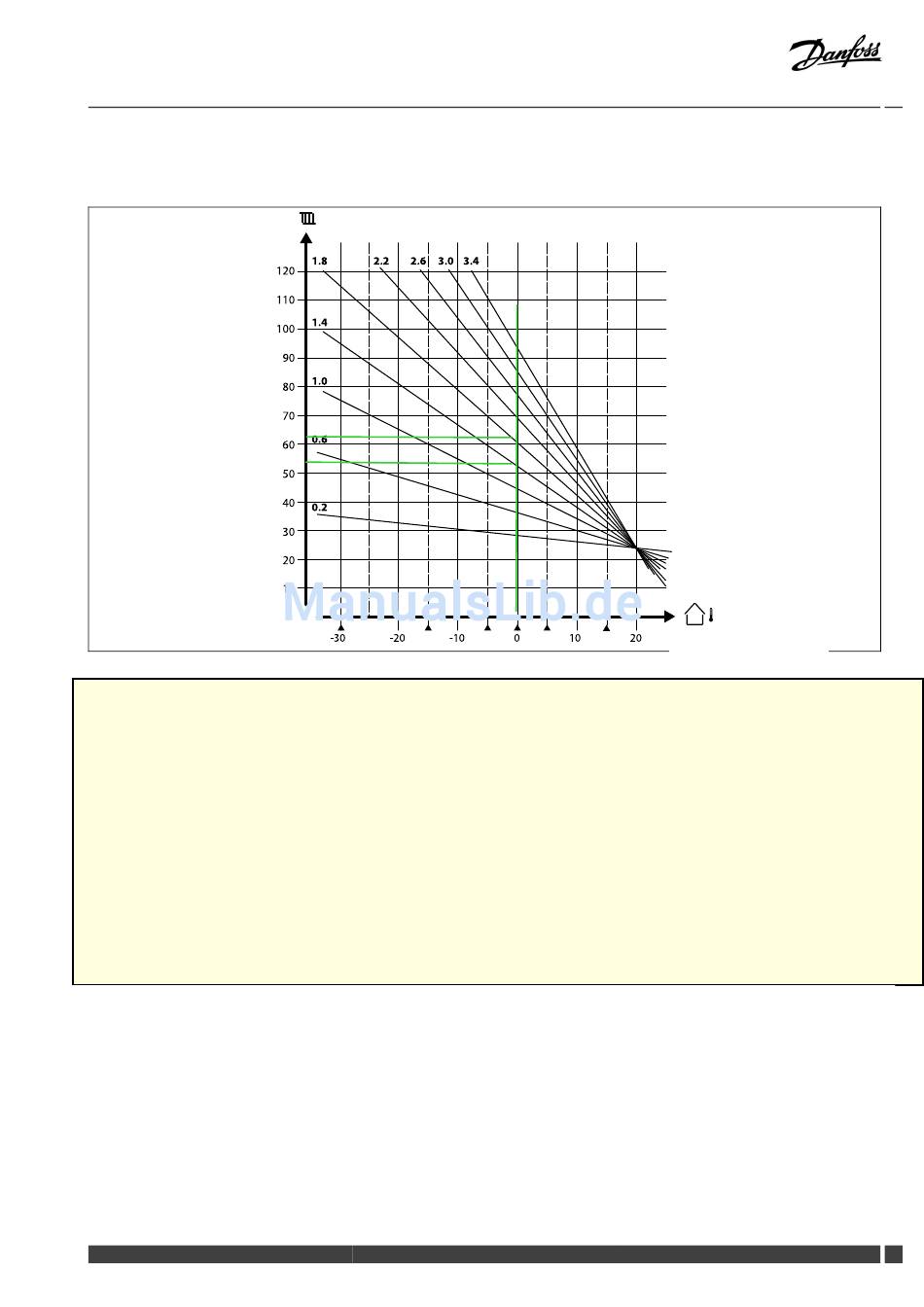

Die Heizkurve ist eine Funktion der Referenzvorlauftemperatur in Abhängigkeit der Außentemperatur bei einer gewünschten
Raumtemperatur von 20 °C.
Vorlauftemperatur
Heizung
Je höher die eingestellte Heizkurve desto höher ist die Vorlauftemperatur.
Die kleinen Pfeile ( ) verweisen auf 6 unterschiedliche Außentemperaturwerte, bei denen Sie die Heizkurve ändern können.
z.B. In der Heizkurve 1,0 beträgt die Vorlauftemperatur bei 0°C Außentemperatur ca. 54°C.
Max. Temperatur (maximale Begrenzung der
Bei der gleichen Außentemperatur liegt die Vorlauftemperatur in der Heizkurve 1,4 bei 62°C.
Vorlauftemp.)
Kreis
Die Vorlauftemperatur wird zusätzlich noch von der eingestellten Raumtemperatur beeinflußt.
1
Die Angezeigten Heizkurven verstehen sich bei 20°C Raumtemperatur.
Durch diesen Parameter wird die maximal zulässige
Wenn die Raumtemperatur um 1°C z.B. von 20 auf 21°C verändert wird verschiebt sich die komplette
Vorlauftemperatur für die Heizungsanlage vorgegeben. Die
Referenzvorlauftemperatur wird durch diesen Wert nach oben
Heizkurve um 1°C nach oben.
begrenzt und kann somit keinen höheren Wert annehmen. Falls
erforderlich, können Sie die Werkseinstellung ändern.
Das heißt z.B. in der Heizkurve 1,0 beträgt die Vorlauftemperatur bei 0°C Außentemperatur dann
55°C.
Min. Temperatur (minimale Begrenzung der
Vorlauftemp.)
Kreis
1
Durch diesen Parameter wird die minimal zulässige
Vorlauftemperatur für die Heizungsanlage vorgegeben. Die
Referenzvorlauftemperatur wird durch diesen Wert nach unten
begrenzt und kann somit keinen niedrigeren Wert annehmen. Falls
erforderlich, können Sie die Werkseinstellung ändern.
Danfoss District Energy
ECL Comfort 210 / 310, Applikation A237 / A337
1.8 2.2 2.6 3.0 3.4
120
110
1.4
100
90
1.0
80
70
0.6
60
50
40
0.2
30
20
10
-30 -20
11178
Einstellbereich Werkseinstellung
10 ... 150 °C 90 °C
11177
Einstellbereich Werkseinstellung
10 ... 150 °C 10 °C
-10 0 10 20
Die „Max. Temperatur" hat eine höhere Priorität als die „Min.
Temperatur".
Der Wert „Min. Temperatur" wird überschrieben, wenn die Funktion
„Pumpe HK Aus" in der Betriebsart „Sparen" oder die Funktion
„Sommer-Aus" aktiviert ist.
Der Wert „Min. Temperatur" kann auch durch den Einfluss der
Rücklauftemperatur überschrieben werden. Siehe den Punkt
„Priorität".
Die „Max. Temperatur" hat eine höhere Priorität als die „Min.
Temperatur".
VI.LG.R1.03
Außentemperatur
DEN-SMT/DK 67
