Instruktion
- Stellungsanzeiger hierhin
einstellen.
- "Navigatorknopf" drücken
- Navigatorknopf drehen
bis Wasserhahnsymbol
erscheint
- Navigatorknopf drucken
WW-Kreis
Das Übersichtsdisplay 1 enthält folgende Angaben:
die aktuelle WW-Temperatur, die Betriebsart des Reglers, die
gewünschte WW-Temperatur sowie die WW-Freigabezeiten
(Betriebsart „Komfort") des aktuellen Tages.
Das Übersichtsdisplay 2 enthält folgende Angaben:
Status der Regelkomponenten, aktuelle WW-Temperatur
(gewünschte WW-Temperatur), Betriebsart, Rücklauftemperatur
(Begrenzungswert).
Je nach ausgewähltem Display enthält das Übersichtsdisplay für
den WW-Kreis folgende Angaben:
• aktuelle WW-Temperatur (50.3)
• Betriebsart ( )
• gewünschte WW-Temperatur (50 °C)
• Freigabezeiten (Betriebsart Komfort) des aktuellen Tages
(0 – 12 – 24)
• Status der Regelkomponenten (M1, P1)
• aktuelle WW-Temperatur (50 °C), (gewünschte WW-Temperatur
(50))
• Rücklauftemperatur (- - °C) (Begrenzungswert (30))
Einstellen der gewünschten Temperaturen
Je nach gewähltem Heizkreis und gewählter Betriebsart können
alle Einstellungen für den Alltagsbetrieb direkt im Übersichtdisplay
eingegeben werden. Die im Display angezeigten Symbole werden
auf der nächsten Seite erläutert.
Danfoss District Energy
ECL Comfort 210 / 310, Applikation A237 / A337
Wird anstelle des Temperaturwerts
"- -" angezeigt, ist der entsprechende Fühler nicht angeschlossen.
"- - -" angezeigt, ist ein Kurzschluss in der Fühlerverbindung
aufgetreten.

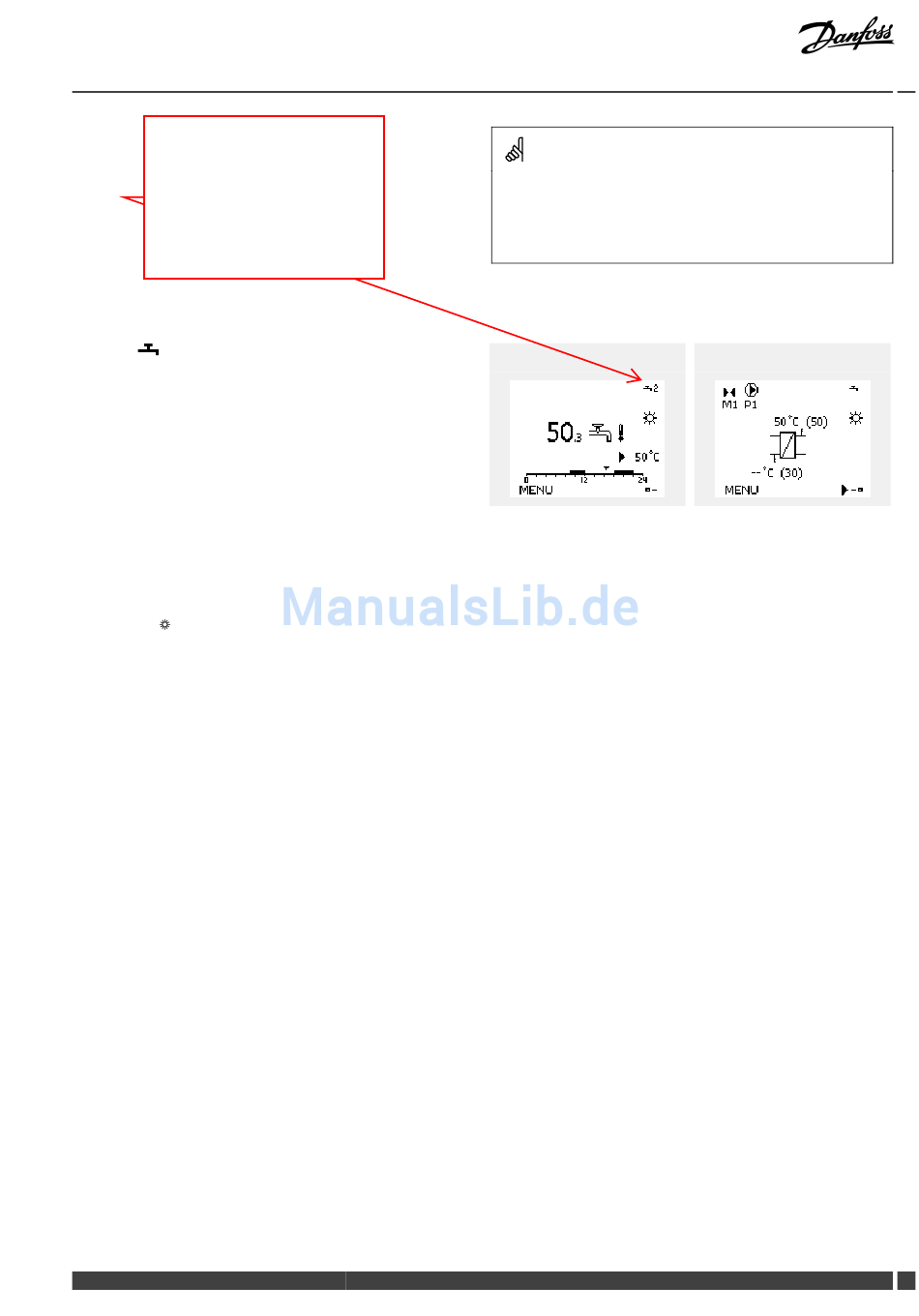

Übersichtsdisplay 1:
