SOMFY ILT 2 Gebrauchsanleitung Seite 34

Установка

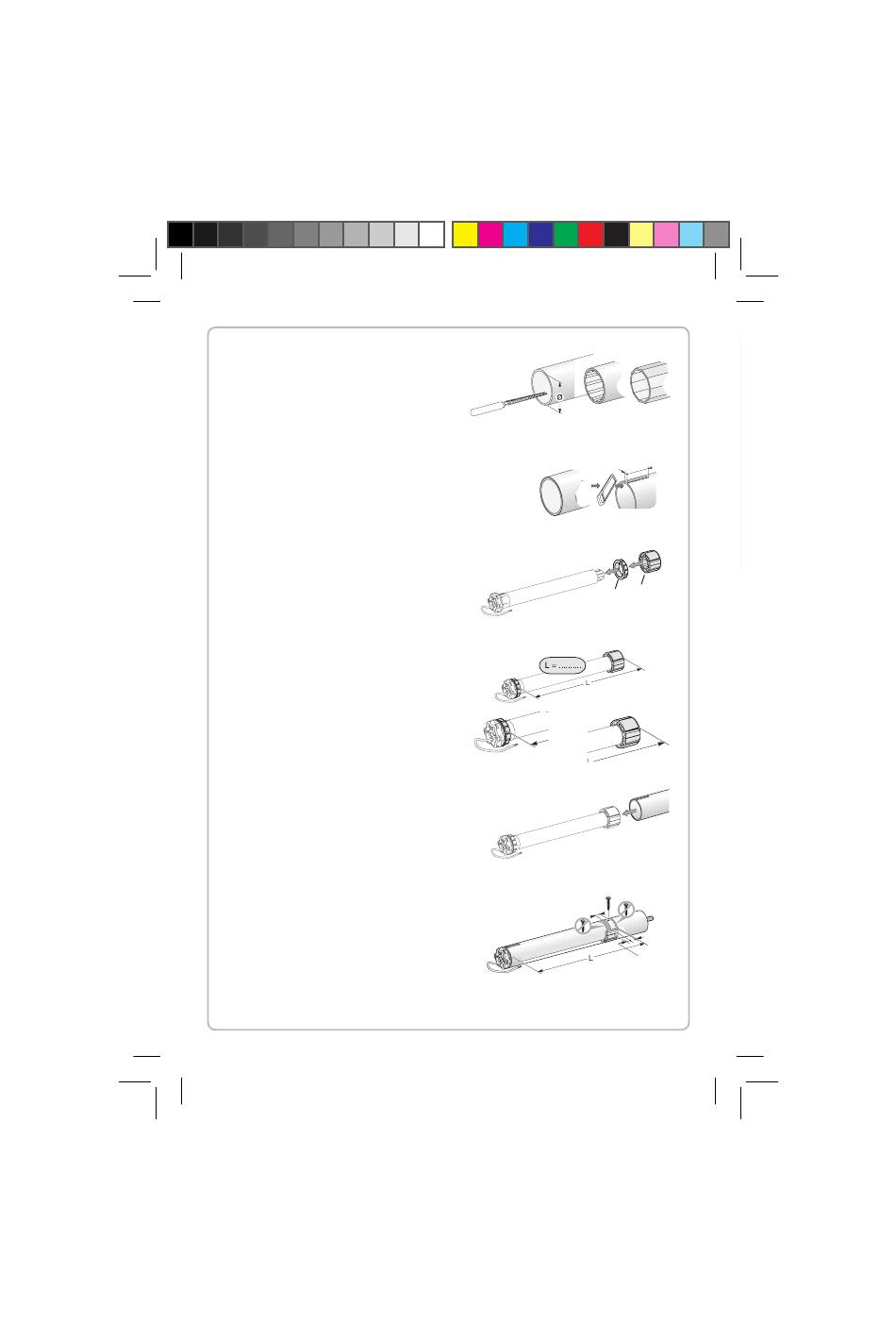

Подготовка вала
Отрежьте вал необходимой длины.
Зачистите заусенцы и удалите опилки.
Для круглых валов сделайте вырез с
размерами, указанными на рисунке [2].
Подготовка привода
Установите кольцо (a) и адаптер (b) на
привод.
Измерьте длину (L) между адаптером
(b) и головкой (c).
Сборка привода с валом
Вставьте привод в вал. При
применении круглых валов совместите
вырез вала с выступом адаптера.
b
b
a
a
Зафиксируйте переходник привода в
b
c b
c
валу четырьмя саморезными винтами
диаметром 5 мм или четырьмя
стальными вытяжными заклепками
диаметром 4,8 мм на расстоянии (L) .
32
Ø>47mm
Ø>47mm
28mm
28mm
4 mm
4 mm
c
c
[1]
[2]
4 mm
[3]
[4]
c
c
c
c
[5]
[6]
15 mm
15 mm
4 mm
4 mm
Ø>47mm
4 mm
