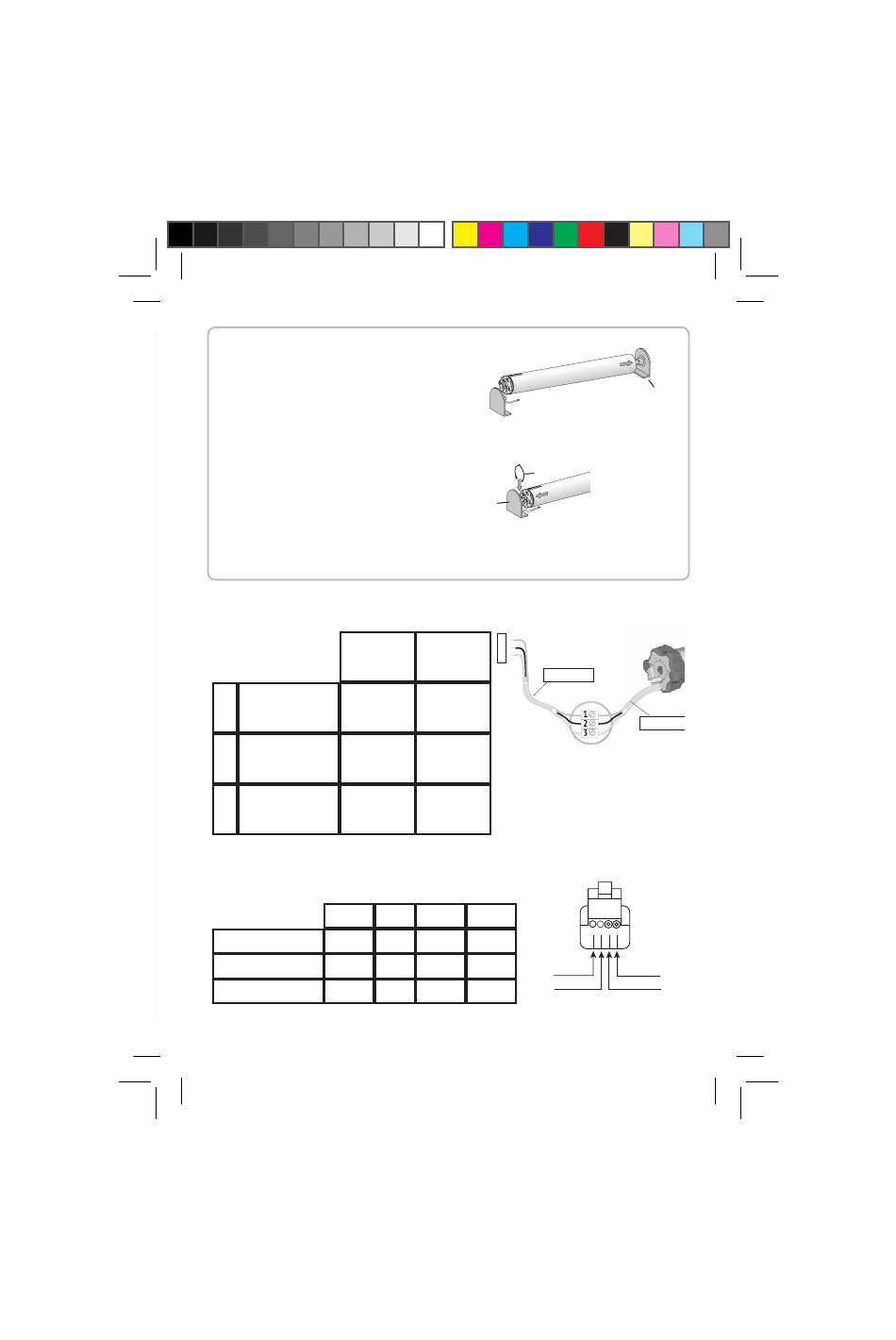

Montage der Welle mit Antrieb
Ø>47mm
Bringen Sie die Welle mit eingestecktem
Antrieb am Gegenlager an (e).
Ø>47mm
28mm
4 mm
Bringen Sie die Welle mit eingestecktem
Antrieb am Lager an (f).
28mm
4 mm
Positionieren Sie den Federring (g).
Verkabelung
Verkabelung des
Antriebs
1
Neutralleiter
2
Phase
3
Schutzleiter
Verkabelung des Telefonsteckers
Trockenkontakt
IR-Sensor
Digital Network
Copyright © 2009-2016 Somfy SAS. All rights reserved
120V/60Hz
230V/50Hz
220V/60Hz
Weiß
Blau
(N)
Schwarz
Braun
Grün
Gelb/Grün
4
3
2
Montiert
GND
IR
GND
+5V
GND
15 mm
5 mm
15 mm
20 mm
[7]
[8]
g
f
g
f
1
2
3
2
3 x 1,5 mm
1
AB
4
3
DATA
5 mm
20 mm
e
e
2
3 x 0.75 mm
1
2
15
