SOMFY ILT 2 Gebrauchsanleitung Seite 25

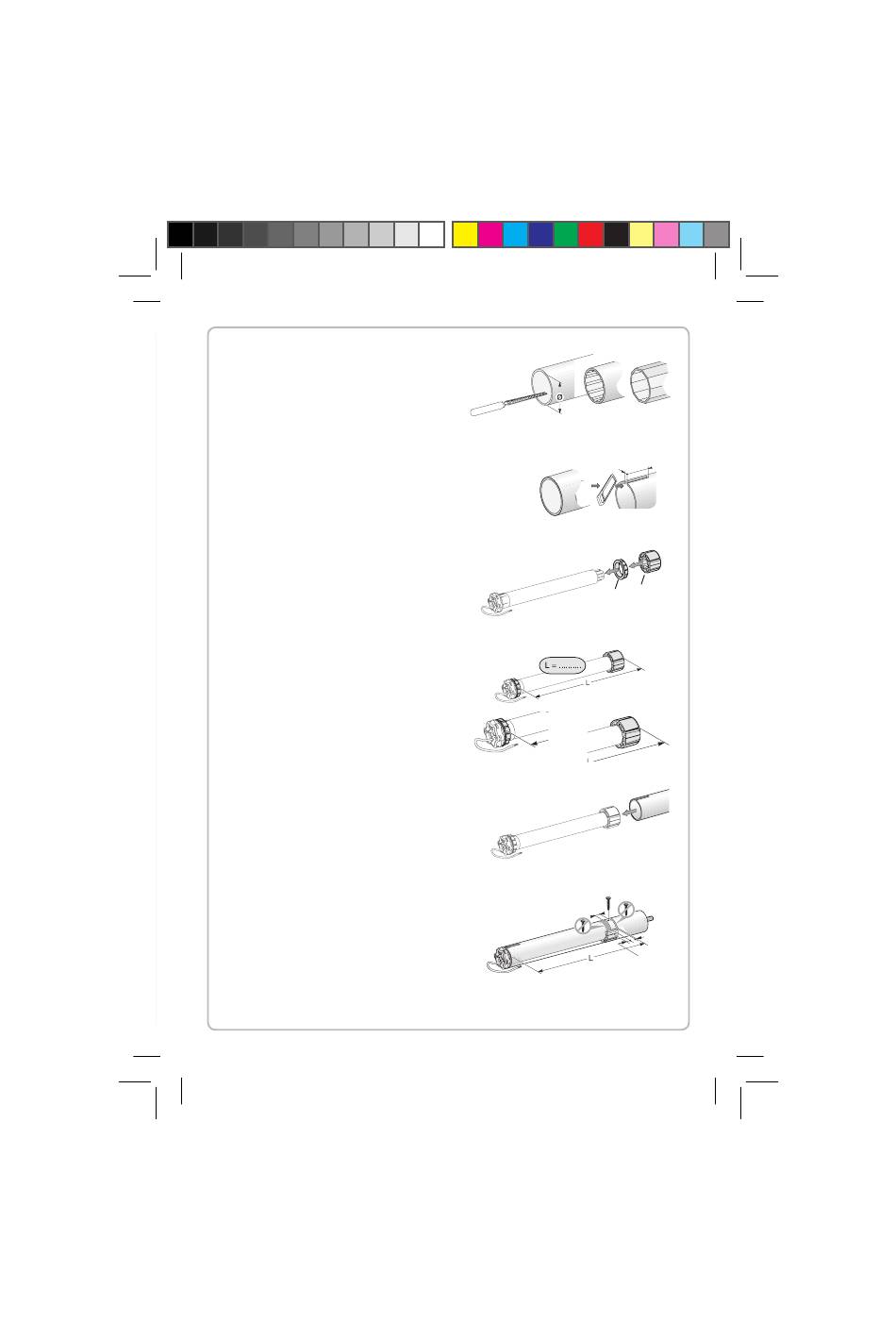

Instalação
Preparação do tubo
Cortar o tubo consoante o comprimento
pretendido.
Limar o tubo e eliminar as aparas.
Tratando-se de tubos lisos, efectuar um
entalhe de acordo com as cotas
especificadas na figura [2].
Preparação do motor
Montar a coroa (a) e a roda tracção (b)
no motor.
Medir o comprimento (L) entre a roda
tracção (b) e a cabeça (c).
Montagem motor/tubo
Inserir o motor no tubo. Tratando-se
de tubos lisos, posicionar o entalhe na
coroa.
b
b
a
a
Fixar o tubo ao motor com 4 parafusos
b
c b
c de fendas Ø 5 mm ou 4 rebites de aço,
de Ø 4,8 mm, consoante a cota (L).
