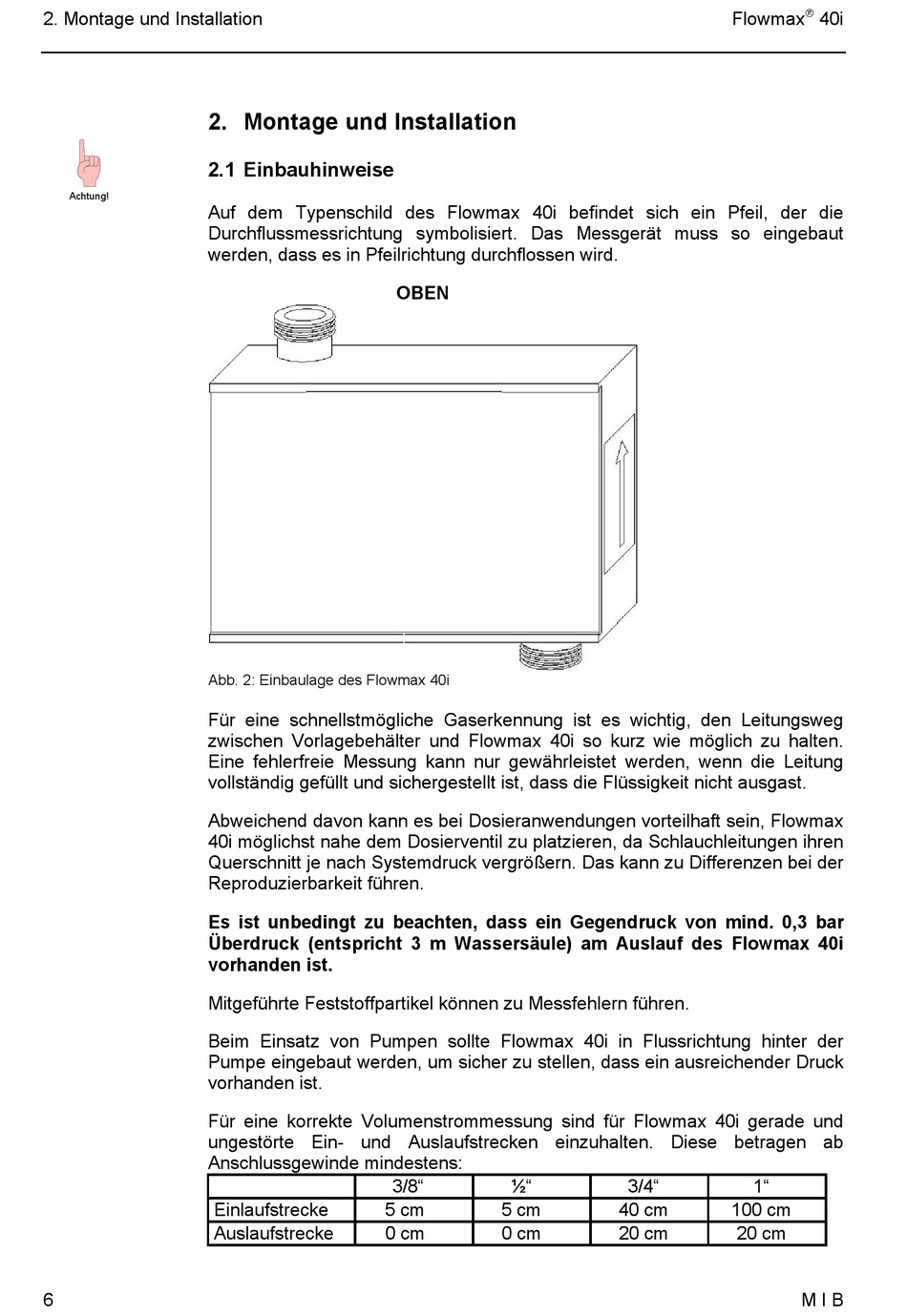

2. Montage und Installation
2. Montage und Installation
2.1 Einbauhinweise
Achtung!
Auf dem Typenschild des Flowmax 40i befindet sich ein Pfeil, der die
Durchflussmessrichtung symbolisiert. Das Messgerät muss so eingebaut
werden, dass es in Pfeilrichtung durchflossen wird.
Abb. 2: Einbaulage des Flowmax 40i
Für eine schnellstmögliche Gaserkennung ist es wichtig, den Leitungsweg
zwischen Vorlagebehälter und Flowmax 40i so kurz wie möglich zu halten.
Eine fehlerfreie Messung kann nur gewährleistet werden, wenn die Leitung
vollständig gefüllt und sichergestellt ist, dass die Flüssigkeit nicht ausgast.
Abweichend davon kann es bei Dosieranwendungen vorteilhaft sein, Flowmax
40i möglichst nahe dem Dosierventil zu platzieren, da Schlauchleitungen ihren
Querschnitt je nach Systemdruck vergrößern. Das kann zu Differenzen bei der
Reproduzierbarkeit führen.
Es ist unbedingt zu beachten, dass ein Gegendruck von mind. 0,3 bar
Überdruck (entspricht 3 m Wassersäule) am Auslauf des Flowmax 40i
vorhanden ist.
Mitgeführte Feststoffpartikel können zu Messfehlern führen.
Beim Einsatz von Pumpen sollte Flowmax 40i in Flussrichtung hinter der
Pumpe eingebaut werden, um sicher zu stellen, dass ein ausreichender Druck
vorhanden ist.
Für eine korrekte Volumenstrommessung sind für Flowmax 40i gerade und
ungestörte Ein- und Auslaufstrecken einzuhalten. Diese betragen ab
Anschlussgewinde mindestens:
Einlaufstrecke
Auslaufstrecke
6
OBEN
3/8"
½"
5 cm
5 cm
0 cm
0 cm
Flowmax
3/4"
1"
40 cm
100 cm
20 cm
20 cm
40i
M I B
