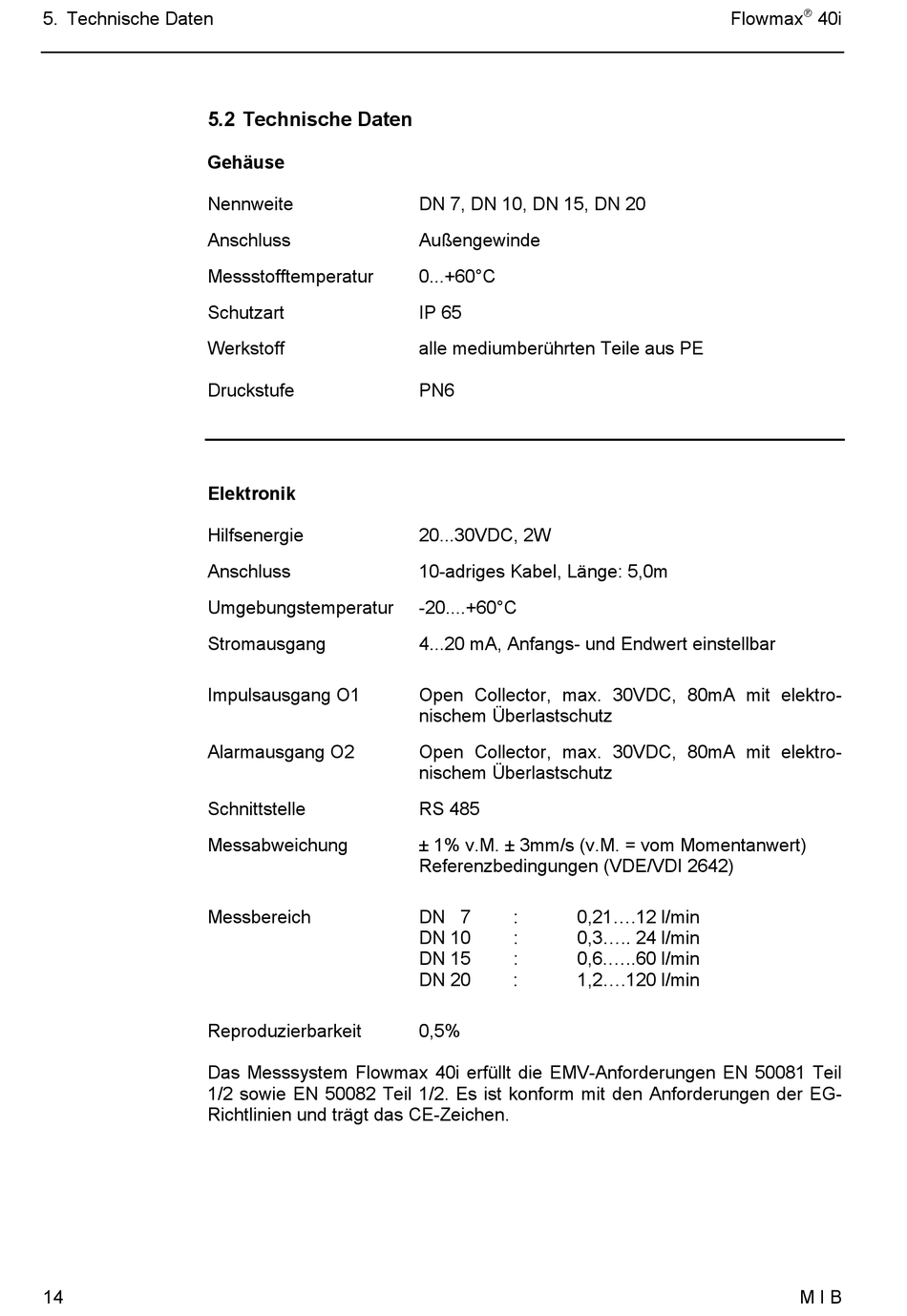

5. Technische Daten

5.2 Technische Daten
Gehäuse
Nennweite
Anschluss
Messstofftemperatur
Schutzart
Werkstoff
Druckstufe
Elektronik
Hilfsenergie
Anschluss
Umgebungstemperatur
Stromausgang
Impulsausgang O1
Alarmausgang O2
Schnittstelle
Messabweichung
Messbereich
Reproduzierbarkeit
Das Messsystem Flowmax 40i erfüllt die EMV-Anforderungen EN 50081 Teil
1/2 sowie EN 50082 Teil 1/2. Es ist konform mit den Anforderungen der EG-
Richtlinien und trägt das CE-Zeichen.
14
DN 7, DN 10, DN 15, DN 20
Außengewinde
0...+60°C
IP 65
alle mediumberührten Teile aus PE
PN6
20...30VDC, 2W
10-adriges Kabel, Länge: 5,0m
-20....+60°C
4...20 mA, Anfangs- und Endwert einstellbar
Open Collector, max. 30VDC, 80mA mit elektro-
nischem Überlastschutz
Open Collector, max. 30VDC, 80mA mit elektro-
nischem Überlastschutz
RS 485
± 1% v.M. ± 3mm/s (v.M. = vom Momentanwert)
Referenzbedingungen (VDE/VDI 2642)
DN 7
:
0,21....12 l/min
DN 10
:
0,3..... 24 l/min
DN 15
:
0,6......60 l/min
DN 20
:
1,2....120 l/min
0,5%
Flowmax
40i
M I B
