Flowmax
40i

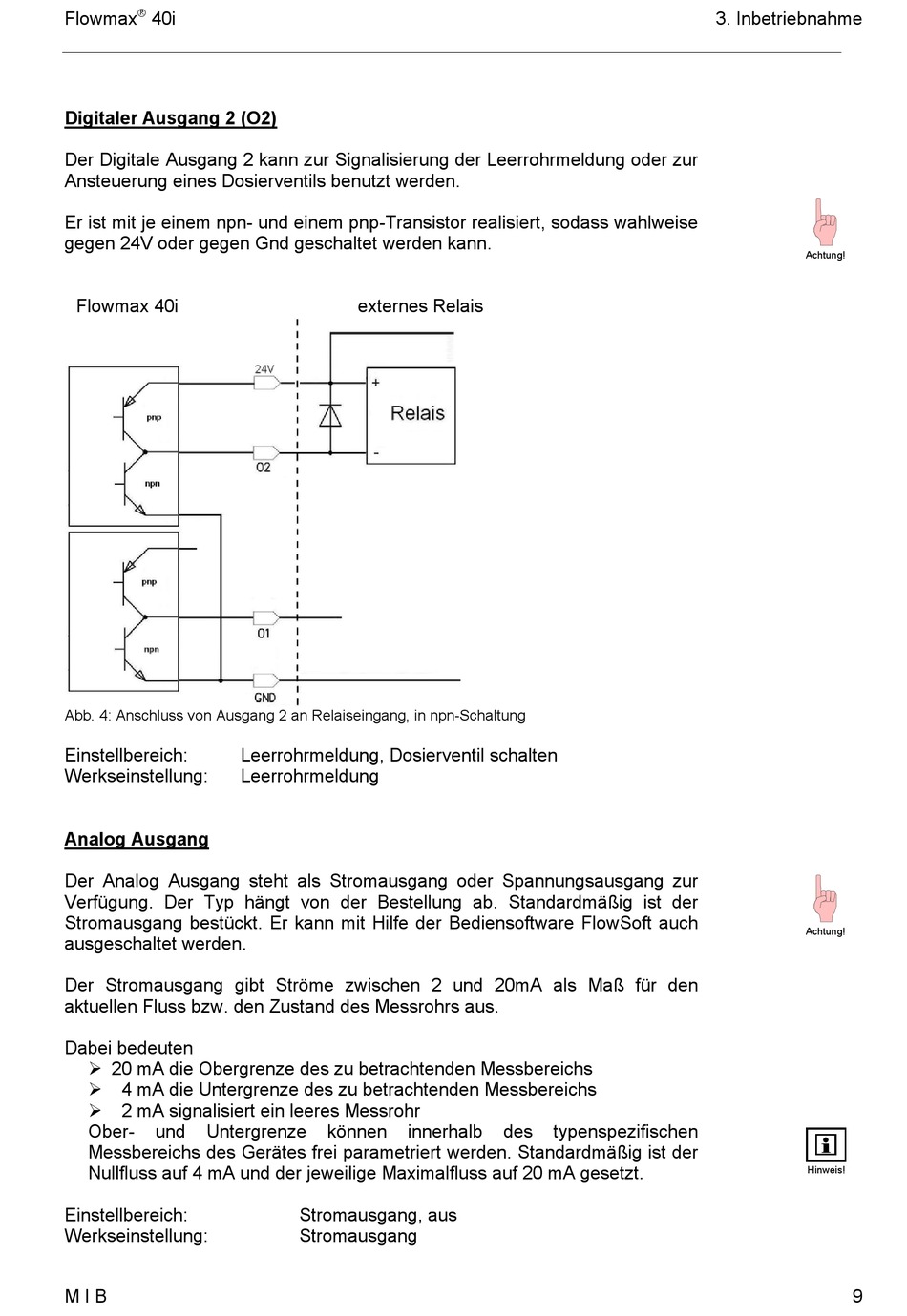

Digitaler Ausgang 2 (O2)
Der Digitale Ausgang 2 kann zur Signalisierung der Leerrohrmeldung oder zur
Ansteuerung eines Dosierventils benutzt werden.
Er ist mit je einem npn- und einem pnp-Transistor realisiert, sodass wahlweise
gegen 24V oder gegen Gnd geschaltet werden kann.
Flowmax 40i
Abb. 4: Anschluss von Ausgang 2 an Relaiseingang, in npn-Schaltung
Einstellbereich:
Werkseinstellung:
Analog Ausgang
Der Analog Ausgang steht als Stromausgang oder Spannungsausgang zur
Verfügung. Der Typ hängt von der Bestellung ab. Standardmäßig ist der
Stromausgang bestückt. Er kann mit Hilfe der Bediensoftware FlowSoft auch
ausgeschaltet werden.
Der Stromausgang gibt Ströme zwischen 2 und 20mA als Maß für den
aktuellen Fluss bzw. den Zustand des Messrohrs aus.
Dabei bedeuten
20 mA die Obergrenze des zu betrachtenden Messbereichs
4 mA die Untergrenze des zu betrachtenden Messbereichs
2 mA signalisiert ein leeres Messrohr
Ober-
und
Untergrenze
Messbereichs des Gerätes frei parametriert werden. Standardmäßig ist der
Nullfluss auf 4 mA und der jeweilige Maximalfluss auf 20 mA gesetzt.
Einstellbereich:
Werkseinstellung:
M I B
externes Relais
Leerrohrmeldung, Dosierventil schalten
Leerrohrmeldung
können
innerhalb
Stromausgang, aus
Stromausgang
des
typenspezifischen
3. Inbetriebnahme
Achtung!
Achtung!
Hinweis!
9
