TwoTrees TTS Pro Handbuch

SCHREIBEN VON TWOTREES

Kundenorientierte Ideen, kontinuierliche Innovation und das Streben nach Exzellenz ermöglichen jedem eine wunderbare Erfahrung während des Nutzungsprozesses. Wir glauben, dass dieses Handbuch hilfreich sein wird. Wir hoffen, Sie genießen die Zeit mit TwoTrees.
Sollten Sie Probleme haben, kontaktieren Sie uns bitte über:
Website: www.twotrees3d.com
Facebook: https://www.facebook.com/twotrees3d
Für allgemeine Anfragen: info@twotrees3d.com
Für technischen Support: service@twotrees3d.com
Wir werden Sie innerhalb von 24 Stunden kontaktieren.

SICHERHEITSRICHTLINIEN

Lasergravurmaschinen können Material, das Licht reflektiert, nicht direkt gravieren oder schneiden, da dies zu Verletzungen führen kann. Das Produkt hat eine hohe Graviergeschwindigkeit und wird nicht für industrielles Schneiden empfohlen. Der Laserkopf ist ein Verschleißteil. Berühren Sie den Laserkopf nicht direkt mit den Händen. Bitte tragen Sie eine Schutzbrille. Die Laserdiode ist eine empfindliche Komponente; bitte schützen Sie sie vor statischer Entladung. (Dieses Produkt verfügt über ein elektrostatisches Schutzdesign, es besteht jedoch weiterhin die Möglichkeit von Schäden). Wir übernehmen keine Verantwortung für unsachgemäße Verwendung dieses Geräts oder für Schäden, die durch unsachgemäße Verwendung verursacht werden. Der Bediener ist verpflichtet, diese Lasergravurmaschine nur gemäß ihrem vorgesehenen Zweck, den Anweisungen in ihrem Handbuch sowie den einschlägigen Anforderungen und Vorschriften zu verwenden.

VORSICHTSMASSNAHMEN

	Vermeiden Sie es, ständig in den Laser zu blicken, da dies Ihre Augen schädigen kann.
	Vermeiden Sie direkten Kontakt, wenn die Maschine in Betrieb ist.
	Sie können eine Metallplatte unter das zu gravierende oder zu schneidende Objekt legen, um zu verhindern, dass Ihr Tisch durchbrennt.
	Vermeiden Sie brennbare Gegenstände oder Gase.
	Von Kindern oder schwangeren Frauen fernhalten.
	Zerlegen Sie den Laser nicht ohne Anweisungen.
	Verwenden Sie es nicht auf Materialien, die Licht reflektieren.
	Schutzbrillen sollten von allen Anwesenden während des Gebrauchs getragen werden.
	Schalten Sie das Gerät bei Nichtgebrauch aus.
	Nahegelegene Objekte bergen die Gefahr von Quetschverletzungen.

Bitte befolgen Sie die Anweisungen, da die unsachgemäße Verwendung auf Ihr eigenes Risiko erfolgt.

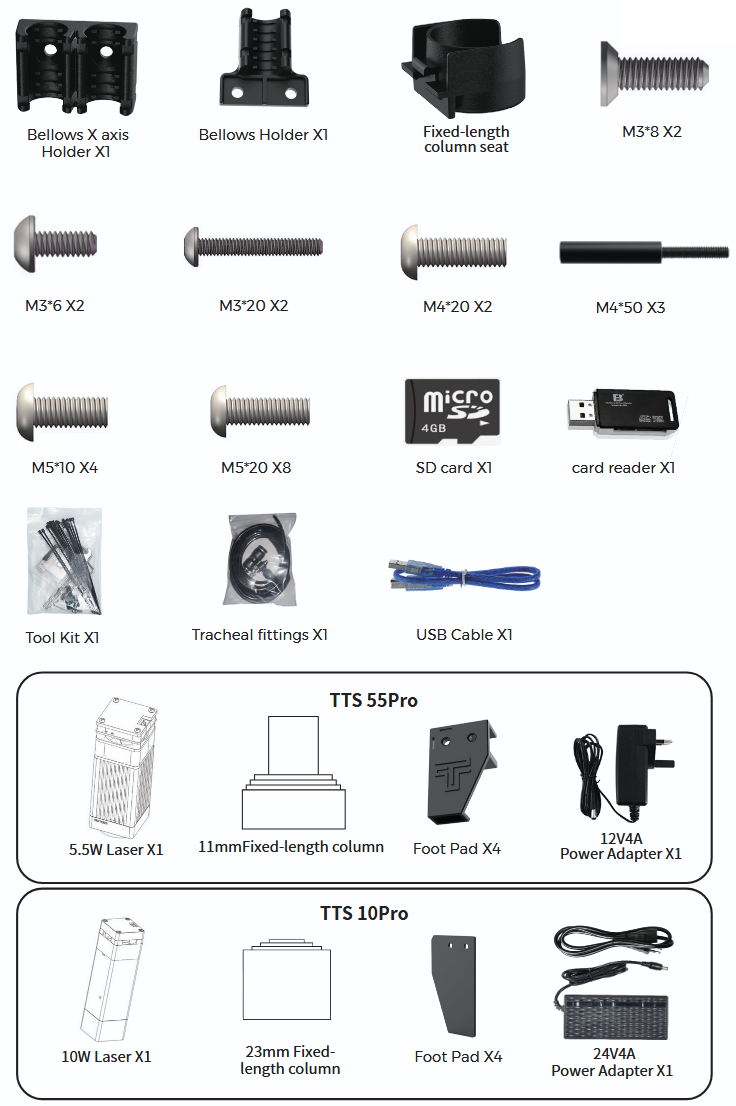

TEILELISTE

HAUPTPARAMETER

MONTAGE

1. Rahmen installieren Nach der Rahmenmontage
   Hinweis:
   Die Position jedes Rahmens kann nicht geändert werden.
   Die Senkkopfbohrung (der vergrößerte Teil) des Y-Achsen-Frontprofils zeigt nach innen.

   1. Rahmen installieren
      Schraube M5*20 x 4
      Die Senkkopfbohrung des Y-Achsen-Frontprofils zeigt nach innen. Und die skalierte Seite zeigt nach oben. Die Profilskala wird verwendet, um die Größe des gravierten Objekts zu messen.


1. Zuerst müssen Sie den Rahmen installieren, wobei Sie die Schrauben noch nicht festziehen müssen;
2. Stellen Sie sicher, dass alle Profile ausgerichtet sind.

2. Die Fußpolster installieren
   Schraube M5*10 x 4
   1. Schieben Sie die Fußpolster hinein. Ziehen Sie zuerst die Schraube M5*10 im blauen Bereich fest und ziehen Sie dann die Schraube M5*20 im grünen Bereich fest.
      Schraube M5*20 x 4
   2. Ziehen Sie abschließend die M5*20 Schrauben im roten Bereich fest. Hinweis: Bitte befolgen Sie die oben genannten Schritte, um die M5*20 Schrauben festzuziehen.


Überprüfen Sie, ob das POM-Rad der linken und rechten Teile der Y-Achse auf das Profil passt und ob die Bewegung reibungslos und ohne Blockierung erfolgt.

Hinweis:

1. Es ist die am besten geeignete Position, wenn man beim Drehen des POM-Rades eine leichte Reibung zwischen dem POM-Rad und dem Profil spürt.
2. Wenn sich das Rad in der Luft dreht und nicht auf das Profil passt, kann die Exzentermutter mit einem Gabelschlüssel im Uhrzeigersinn von der Schraubenkopfrichtung aus eingestellt werden.

1. Legen Sie den Synchronriemen des Wagens auf das Synchronrad des X-Achsen-Motors
   Wagen und Hubmodul X1


2. Schieben Sie den Wagen in den X-Achsen-Träger
   1. Der Wagen schiebt sich in die Seite des weißen X-Achsen-Anschlusses.

   2. Die Rahmenabdichtung befindet sich unten, und die Kabel müssen in die Abdichtung gelegt werden.

   3. Der Draht befindet sich zwischen dem X-Achsen-Träger und dem POM-Rad.
3. Platzieren Sie den zusammengebauten Wagen auf dem Maschinenrahmen und ziehen Sie die Schrauben handfest an, dann montieren Sie den Spanner.

4. X-Achsen-Träger befestigen
   Schrauben Sie zuerst zwei M4 * 50 Schrauben ein, um den X-Achsen-Träger zu befestigen (nicht zu fest, den X-Achsen-Träger parallel ausrichten).

5. Installation des Spanners
   1. Sie müssen den Spanner zuerst demontieren, die Handschraube des Spanners lösen, um die Innenteile des Spanners herauszunehmen, und die obere Schraube lösen, um die Umlenkrolle herauszunehmen.

   2. Legen Sie den Zahnriemen des Wagens auf die Umlenkrolle des Spanners und fixieren Sie dann die Schraube am Innenteil des Spanners.

   3. Schieben Sie die Innenteile des Spanners in das Gehäuse des Spanners (Der Spanner hat einen festen Schlitz, achten Sie auf die Installationsmethode).

   4. Verriegeln Sie die Halteschrauben des Spanners.


4. Stellen Sie den X-Achsen-Träger so ein, dass er parallel zum vorderen und hinteren Rahmen ist.
   Hinweis: Achten Sie bei der Installation darauf, dass der X-Achsen-Träger parallel zu den vorderen und hinteren Trägerprofilen ist. Sie können das Rechteck auf der Skala zur Hilfseinstellung verwenden. Ohne Parallelität ist die Y-Achse schwer zu bewegen und beeinträchtigt den Gravureffekt.


5. Ziehen Sie den X-Achsen-Synchronriemen fest.
   Hinweis: Installieren Sie das Lasermodul in einem vertikalen Winkel (90°).
   Hinweis: Der Synchronriemen muss gespannt werden, da es sonst zu Problemen mit der Gravur-Fehlausrichtung kommen kann.

   Hinweis:

   1. Es ist die am besten geeignete Position, wenn man beim Drehen des POM-Rades eine leichte Reibung zwischen dem POM-Rad und dem Profil spürt.
   2. Wenn sich das Rad in der Luft dreht und nicht auf das Profil passt, kann die Exzentermutter mit einem Gabelschlüssel im Uhrzeigersinn von der Schraubenkopfrichtung aus eingestellt werden.

6. Installieren Sie den Balghalter und den Festsäulenhalter


7. Installieren Sie das Mainboard-Gehäuse


8. Installieren Sie den Balg


VERKABELUNG

Hinweis: Eine falsche Verbindung zwischen der X-Achsen- und der Y1-Motorleitung führt zu einer abnormalen Bewegung.

EINSTELLUNG

Methode zur Einstellung der Synchronriemen auf beiden Seiten
Wenn sie locker sind, lösen Sie zuerst die Andrückschrauben auf beiden Seiten, spannen Sie dann den Synchronriemen und schieben Sie die Andrückschrauben in die Ecke und ziehen Sie sie fest.

MATERIALÜBERSICHT

Zum Gravieren:

Zum Schneiden:

Hinweis:
Der Energiewert ist auf 500 eingestellt, und die Laserintensität beträgt 50 % der Leistung. Der Energiewert ist auf 1000 eingestellt, und der Anteil der Laserintensität an der Leistung beträgt 100 %. Je höher die Energie, desto schneller kann die Geschwindigkeit eingestellt werden. Die oben genannten Parameter dienen nur als Referenz. Aufgrund der unterschiedlichen Materialeigenschaften passen Sie die Parameterwerte bitte an die tatsächlichen Gegebenheiten an.

FOKUS EINSTELLEN

TTS-55 PRO

Fokuseinstellung vor dem Gravieren: Vor dem Gravieren muss der Fokus eingestellt werden. Der Fokus muss auf der Oberfläche des zu gravierenden Objekts liegen. Eine feste Fokus-Säule kann zur Hilfseinstellung verwendet werden. Platzieren Sie die feste Fokus-Säule zwischen dem zu gravierenden Objekt und dem Einstellblock und drehen Sie das Z-Achsen-Hubmodul, um das Lasermodul an der 1. Stufe der festen Fokus-Säule anzulegen.

Fokuseinstellung vor dem Schneiden: (Vorsicht vor Beschädigung der Laserabdeckung durch Aufprall)
Vor dem Schneiden muss sich der Fokus in der Mitte der Materialstärke des gravierten Objekts befinden. Daher sollte je nach Plattendicke der entsprechende Fokus eingestellt und das Z-Achsen-Hubmodul gedreht werden, um die Einstellung vorzunehmen. Angenommen, das Objekt ist 2 mm dick, verwenden Sie die 2. Stufe der festen Fokus-Säule; ist das Objekt 4 mm dick, verwenden Sie die 3. Stufe der festen Fokus-Säule; ist das Objekt 6 mm dick, verwenden Sie die 4. Stufe der festen Fokus-Säule.

TTS-10 PRO

Fokuseinstellung vor dem Gravieren: Vor dem Gravieren muss der Fokus eingestellt werden. Der Fokus muss auf der Oberfläche des zu gravierenden Objekts liegen. Die Höhe der festen Fokus-Säule beträgt 23 mm. Sie können die feste Fokus-Säule zur Hilfseinstellung verwenden. Platzieren Sie die feste Fokus-Säule zwischen dem Gravierobjekt und dem Einstellblock und drehen Sie die Z-Achse. Das Hubmodul sorgt dafür, dass das Lasermodul an der festen Fokus-Säule anliegt; das Lasermodul und das Gravierobjekt halten 50 mm Abstand, und der Einstellblock und das Gravierobjekt halten 23 mm Abstand.

Fokuseinstellung vor dem Schneiden: (die Schutzabdeckung des Lasermoduls muss entfernt werden)
Vor dem Schneiden muss sich der Fokus in der Mitte der Materialstärke des gravierten Objekts befinden. Daher sollte je nach Plattendicke der entsprechende Fokus eingestellt und das Z-Achsen-Hubmodul gedreht werden, um die Einstellung vorzunehmen. Angenommen, das Objekt ist 2 mm dick, verwenden Sie die zweite Stufe der festen Fokus-Säule und halten Sie den Einstellblock 22 mm vom gravierten Objekt entfernt. Ist das Objekt 4 mm dick, wird die dritte Stufe der festen Fokus-Säule verwendet, und der Einstellblock wird 21 mm vom gravierten Objekt entfernt gehalten.

LERNEN SIE IHR TTS-55 PRO)(TTS-10 PRO KENNEN

Maschineneinführung

Hauptplatinen-Einführung

WIE FÄNGT MAN AN?

Maschine zusammenbauen
Steuerungssoftware auf dem Computer installieren
Treiber auf dem Computer installieren
Maschine mit dem Computer verbinden

Wie man die Maschine zusammenbaut

1. Lesen Sie die Bedienungsanleitung sorgfältig durch und folgen Sie den Schritten in der Anleitung, um die Maschine zusammenzubauen.
2. Tutorial-Video Auf Youtube ansehen!
   www.youtube.com
   Suchen : TWO TREES Official
   Video ansehen


Wie man die Steuerungssoftware installiert
Heruntergeladen von der LaserGRBL-Website, es ist kostenlos.
http://lasergrbl.com/download/ (Das Installationspaket ist auch auf der TF-Karte vom Hersteller verfügbar)
LaserGRBL Für Windows
LightBurn ist eine kostenpflichtige Software, nur 30 Tage kostenlos.
https://lightburnsoftware.com/ (Das Installationspaket ist auch auf der TF-Karte vom Hersteller verfügbar)
LightBurn Für Windows, MAC

Wie man den Treiber auf dem Computer installiert
Treibername: CH340SER.EXE
Wo ist das Programm?

1. Die vom Hersteller beigefügte TF-Karte.
   Suchen: CH340SER
2. Öffnen Sie die LaserGRBL-Software auf Ihrem Computer
   Das „Tools“-Menü (Werkzeuge) der LaserGRBL-Software.
   Hinweis: Eine erfolglose Treiberinstallation führt dazu, dass der Computer keine Verbindung zur Maschine herstellen kann


Wie man die Maschine & den Computer verbindet
Arbeitsschritte:

1. Schalten Sie die Maschine ein.
2. Verbinden Sie die Maschine mit dem Computer über das USB-Kabel.
3. LaserGRBL-Software öffnen
   • Wählen Sie im COM-Kontrollkästchen die COM-Nummer der Maschine aus. (normalerweise nicht COM1)
   • Wählen Sie im Baud-Kontrollkästchen 115200.
   • Klicken Sie auf die Schaltfläche „Connect“ (Verbinden), um die Verbindung erfolgreich herzustellen. (detaillierte Bedienung)

     Bitte überprüfen Sie die Rückseite des Handbuchs für

4. LightBurn-Software öffnen (aktiviert)
   • Wählen Sie „Create manually“ (Manuell erstellen).

   • Wählen Sie „GRBL“, WEITER.

   • Wählen Sie „Serial/USB“ (Seriell/USB).

   • Stellen Sie die Länge des Arbeitsbereichs ein.
   • Ursprung einstellen: Vorne links.
   • Automatisches „home“ (Referenzfahrt) ausschalten, WEITER.

   • Wählen Sie im COM-Kontrollkästchen die COM-Nummer der Maschine aus. (normalerweise nicht COM1, MAC zeigt COM nicht an)

Gravier-Lernprozess!
Lernen Sie, LaserGRBL oder LightBurn auf Websites zu verwenden.
Lernen Sie, den Laser manuell oder per Video zu fokussieren
Testen Sie Geschwindigkeit und Leistung (Ergebnisse für verschiedene Materialien)
Kommunizieren und teilen über Facebook und YouTube

PC VERBINDEN

1. Verbinden Sie die Maschine mit dem Computer, auf dem die LaserGRBL-Software installiert ist, über das USB-Datenkabel.
2. Schließen Sie das Stromkabel an.
3. Öffnen Sie LaserGRBL auf dem Computer.
4. Wählen Sie die spezifische Portnummer und Baudrate——115200 (Abbildung A.10)
5. Klicken Sie auf das Blitzsymbol. Wenn das Blitzsymbol zu einem roten „X“ (Kreuz) wechselt und das Richtungssymbol aufleuchtet, zeigt dies an, dass die Verbindung erfolgreich war. (Abbildung A.11) Im Allgemeinen muss der COM-Port nicht manuell ausgewählt werden, es sei denn, mehrere serielle Geräte sind mit dem Computer verbunden. Sie können den Port der Maschine im Geräte-Manager des Windows-Systems finden (wie in Abbildung A.09 gezeigt). Eine einfachere Methode ist, die angezeigten Portnummern einzeln auszuprobieren.

Hinweis: Wenn Sie den richtigen Port in den „Ports“ (Anschlüssen) nicht finden können, müssen Sie möglicherweise Methode 1: Im Menü auf „Tools“ (Werkzeuge) klicken, um den CH340-Treiber zu installieren (Diese Funktion ist in einigen Softwareversionen nicht verfügbar); Methode 2: Die Datei „CH340ser. Exe“ auf der TF-Karte (USB-Flash-Laufwerk) auf den Computer kopieren und installieren.

GRBL EINFÜHRUNG

1. Software-Download
   LaserGRBL ist eine der beliebtesten DIY-Lasergravur-Software, die auf der LaserGRBL-Website http://lasergrbl.com/download/ heruntergeladen werden kann (Das Installationspaket ist auch auf der TF-Karte vom Hersteller oder einem USB-Flash-Laufwerk verfügbar). Kurze Einführung: LaserGRBL ist einfach zu bedienen. LaserGRBL unterstützt jedoch nur Windows-Systeme (Win XP/Win 7/Win 8/XP/Win 10). Für Mac-Benutzer gibt es auch LightBurn, eine ebenfalls beeindruckende Gravursoftware, die aber nicht kostenlos ist. Diese Software unterstützt auch Windows-Systeme.
   Hinweis: Die Graviermaschine muss während des Gravierens mit dem Computer verbunden sein, und die Software der Graviermaschine darf nicht ausgeschaltet werden.
2. Software-Installation
   Doppelklicken Sie auf das Software-Installationspaket, um die Software-Installation zu starten, und klicken Sie auf „Next“ (Weiter), bis die Installation abgeschlossen ist.


3. Sprache
   Klicken Sie oben im Menü auf „Language“ (Sprache), um die gewünschte Sprache auszuwählen.


4. Gravurdatei laden
   Klicken Sie nacheinander auf „File“ (Datei) und „Open File“ (Datei öffnen), wie in Abbildung 8.1 gezeigt, und wählen Sie dann die Grafik aus, die Sie gravieren möchten. LaserGRBL unterstützt Dateien in den Formaten NC, BMP, JPG, PNG usw.


5. Bildeinstellungen, Graviermodus und Gravurqualität festlegen.

   1. LaserGRBL kann die Schärfe, Helligkeit, den Kontrast, die Glanzlichter und andere Eigenschaften der Zielgrafik anpassen. Wir können den Fenster-Effekt während der Anpassung in der Vorschau sehen und den Effekt nach Wunsch anpassen.
   2. Im Graviermodus können üblicherweise „Line-to-line Tracking“ (Zeilenweises Verfolgen) und „1Bit Shaking“ (1-Bit-Rütteln) ausgewählt werden; „1Bit Shaking“ (1-Bit-Rütteln) eignet sich besser zum Gravieren von Graustufengrafiken. Bitte wählen Sie „Vector Diagram“ (Vektordiagramm) oder „Center Line“ (Mittellinie), wenn Sie schneiden müssen.
   3. Gravurqualität bezieht sich im Wesentlichen auf die Linienbreite des Laserscans. Dieser Parameter hängt hauptsächlich von der Größe des Laserflecks der Graviermaschine ab.
      Hinweis: Der empfohlene Bereich für die Gravurqualität liegt bei 12-15. Verschiedene Materialien reagieren unterschiedlich auf Laserbestrahlung, daher hängt der spezifische Wert vom jeweiligen Gravurmaterial ab.
   4. Am unteren Rand des Vorschaubereichs kann die Grafik auch gedreht, gespiegelt, geschnitten usw. werden. Nachdem Sie die oben genannten Einstellungen abgeschlossen haben, klicken Sie auf Weiter, um die Einstellungen für Graviergeschwindigkeit, Gravurenergie und Gravurgröße vorzunehmen.

6. Graviergeschwindigkeit, Gravurenergie und Gravurgröße festlegen
   1. Die empfohlene Graviergeschwindigkeit beträgt 1000, was nach wiederholten Experimenten als relativ geeigneter Wert angesehen wird. Natürlich können Sie diese Geschwindigkeit nach Ihren Vorlieben erhöhen oder verringern. Eine höhere Graviergeschwindigkeit spart Zeit, führt aber zu einer Verschlechterung des Gravureffekts. Eine langsamere Geschwindigkeit bewirkt das Gegenteil.
   2. Im Lasermodus gibt es zwei Befehle: M3 und M4. Der M4-Befehl wird für das Gravieren im „1bit jitter“ (1-Bit-Jitter)-Modus empfohlen, und der M3-Befehl wird für andere Fälle empfohlen. Wenn Sie am Laser nur den M3-Befehl haben, prüfen Sie bitte, ob der Lasermodus in der GRBL-Konfiguration verwendet wird. Informationen zur GRBL-Konfiguration finden Sie in den offiziellen Anweisungen von LaserGRBL.
   3. Wahl der Gravurenergie. Wählen Sie diese entsprechend den verschiedenen Materialien.
   4. Stellen Sie abschließend die Größe ein und klicken Sie auf die Schaltfläche „Create“ (Erstellen), um die Einstellung aller Gravurparameter abzuschließen.


GCODE-Datei speichern
Klicken Sie oben in der Software-Oberfläche im Menü auf „File“ (Datei), rufen Sie das Dropdown-Menü auf und wählen Sie „Save“ (Speichern). Kopieren Sie die gespeicherte .nc-Datei auf die TF-Karte und legen Sie die TF-Karte in die Graviermaschine ein, um die Datei für Ihre Arbeit zu verwenden. Verwenden Sie die Software „MKSLaserTool“ auf der TF-Karte, um Vorschaubilder zu Gcode-Dateien hinzuzufügen.

TEST VOR GEBRAUCH

1. Schalten Sie die Maschine ein und verbinden Sie sie mit dem Computer.
2. Bewegungstest: Steuern Sie die Maschine in der Software nach oben, unten, links und rechts, um zu überprüfen, ob Richtung und Abstand stimmen. (Abb. A01)
3. Laserausstoßtest: Software importiert benutzerdefinierte Symbole, klicken Sie dann, um den Laser auszusenden (schwacher Laser). Tragen Sie eine Schutzbrille und beobachten Sie, ob das Lasermodul blaues Licht aussendet. (Abb. A02)
4. Testen Sie die Dateien auf der TF-Karte:
   Hinweis: Laser erzeugt Hitze und Blendung, was zu Verletzungen führen kann. Bitte befolgen Sie die Anweisungen, um Verletzungen zu vermeiden.

1. Nachdem der Laserkopf eine Zeit lang verwendet wurde, ist es notwendig, die Linse des Lichtauslasses unter dem Laserkopf zu reinigen, um eine normale Schneidleistung zu gewährleisten
2. Das Abwischen der Linse muss bei ausgeschalteter Maschine erfolgen, da der Laser sonst Personen verletzen kann
3. Nach dem Abwischen der Linse lassen Sie diese bitte etwa 3-5 Minuten lang natürlich trocknen und warten Sie, bis die Linse trocken ist, bevor Sie das Gerät einschalten, da das Licht sonst zum Bruch der Linse führen kann
4. Sie können das Video-Tutorial ansehen, indem Sie den QR-Code des Handbuchs scannen

APP-VERBINDUNG

Das WLAN dieser Maschine ist ein Signal, das vom ESP32-Chip des Mainboards gesendet wird. Die Maschine wurde bereits im Werk eingerichtet. Nach dem Einschalten sendet das Mainboard ein WLAN-Netzwerk mit dem Namen Laser_XXXXX (XXXXX bezieht sich auf die Seriennummer des Mainboards, die Seriennummer jeder Maschine ist unterschiedlich).

1. Öffnen Sie das von der Mobiltelefonverbindung gefundene Laser_XXXXX-Netzwerk, geben Sie das Passwort 12345678 ein und verbinden Sie sich mit dem Netzwerk.
2. Öffnen Sie die APP und rufen Sie die Verbindungseinstellungen auf. Geben Sie die IP-Adresse: 192.168.4.1 ein und klicken Sie auf Verbinden.
3. Nachdem das Slicing in der APP abgeschlossen ist, müssen Sie die TF-Karte beim Hochladen von Dateien in das Mainboard einlegen. Sollte der Upload fehlschlagen, überprüfen Sie bitte, ob die TF-Karte in Ordnung ist.

KUNDENDIENST

Die Garantiezeit beträgt 12 Monate ab dem Kaufdatum.

1. Fehlende/Beschädigte/Defekte Teile. Innerhalb von 7 Tagen nach Erhalt ersetzen wir alle Teile kostenlos inklusive Versandkosten. Nach 7 Tagen ab dem Datum des Erhalts ersetzen wir alle Teile kostenlos. Die Versandkosten müssen jedoch von Ihnen getragen werden.
2. Vom Kunden beschädigte Teile: Sie müssen die Kosten für die Teile und die Versandgebühren tragen.
3. Verlust, fehlende, beschädigte und defekte Teile durch Kurierunternehmen.

1. Verlorene oder beschädigte Sendungen müssen dem Spediteur innerhalb der Reklamationsfrist des Spediteurs gemeldet werden, und Sie müssen uns innerhalb von 7 Tagen nach Erhalt informieren.
2. Für alle während des Versands verlorenen oder beschädigten Teile müssen Sie Fotos oder Videos machen und uns diese zusenden.
3. Sobald der Streit mit dem Spediteur beigelegt ist, stellen Sie uns bitte die gesamte Kommunikation mit dem Spediteur zur Verfügung. Es liegt in der Verantwortung des Kunden, uns über DIE GESAMTE Kommunikation mit dem Spediteur auf dem Laufenden zu halten.
4. Für fehlende Teile müssen Sie ein Service-Ticket ausfüllen.
5. Für beschädigte Teile müssen Sie ein Service-Ticket ausfüllen und uns die Fotos oder Videos zusenden.
6. Wenn es sich bei dem Teil um ein LCD-Panel, ein Netzteil oder ein Mainboard handelt, müssen Sie das Teil an uns zurücksenden, und wir senden Ihnen ein neues zu.

TEL: +0086-0755-23987110
Http: www.twotrees3d.com
E-mail: service@twotrees3d.com
Facebook: https://www.facebook.com/twotrees3d
Address: Room 402, Building 11, No.9 Qilin Road, Nankeng Community,
Bantian Street, Longgang District, Shenzhen, Guangdong, China, 518000
TTS memory card short link: https://bit.ly/3yQAJyt
Youtube channel short link: https://reurl.cc/VjQa1n
