two trees TTC 450 Benutzerhandbuch Seite 120

13. Y-tengelyvédő és vonólánc telepítése
Szükséges alkatrészek:
1× M3X5 csavar
•
2× Cuphead M3X40 csavarok
•
1× Bal oldali Y-tengelyvédő
•
2,0 hatszögletes kulcs
•
2,5 hatszögletű csavarkulcs
•

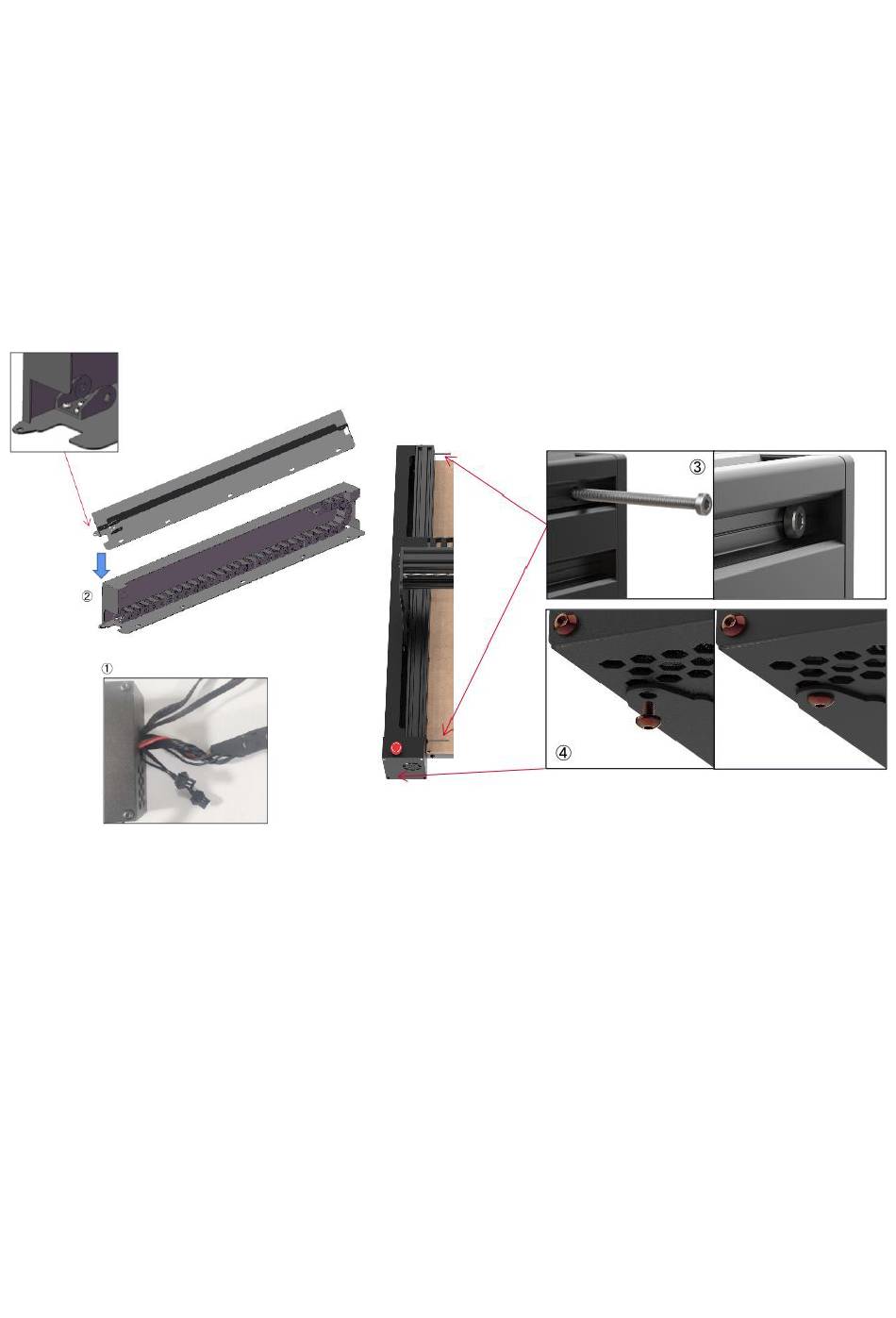

1. Kezdje az első Y-tengelyes végálláskapcsoló csatlakoztatását a vezérlődobozon lévő
csatlakozókhoz a megadott vezeték nélküli sorrendre vonatkozó követelményeket
követve.
2. Csatlakoztassa a húzó lánc egyik végét a bal oldali Y-tengely védőlemezéhez a
helyére pattintva.
3. Rögzítse az M3X40-es csavarokat a profilon keresztül történő rögzítéssel.
4. A vezérlődobozt és a védőlemezt M3X5 csavarokkal rögzítse egymáshoz.
