6. Installation der X-Achse - Zweiter Schritt
Erforderliche Teile:
1× X-Achse Montage
•
4× M5X15-Schrauben
•
2,0 Sechskant-Schlüssel
•
3,0 Sechskant-Schlüssel
•
3.
4.

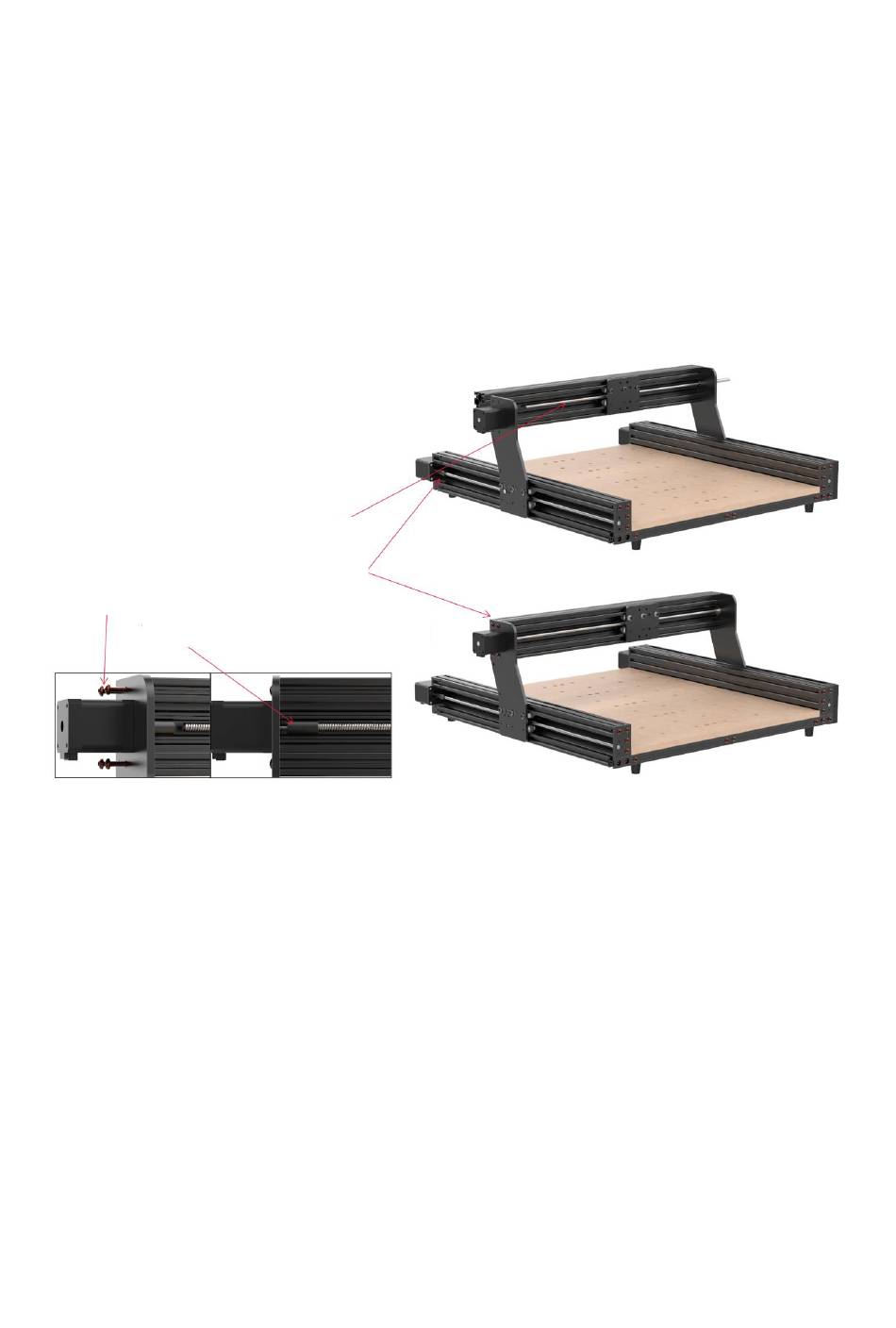

1. Schieben Sie den Schlitten der X-Achse nach links, um die Schraube um etwa 5 cm
freizulegen.
2. Drehen Sie die linke Y-Achse manuell, um die linke und rechte Y-Achse auszurichten.
3. Befestigen Sie die rechte Seite des X-Achsenprofils mit einer M5X15-Schraube.
4. Verschieben Sie den Schlitten der X-Achse nach rechts, setzen Sie die Schraube in die
Kupplung ein und greifen Sie die Schraube mit dem Sechskantgewinde.
1.
2.
