Montage einer FESTOOL OF 1010

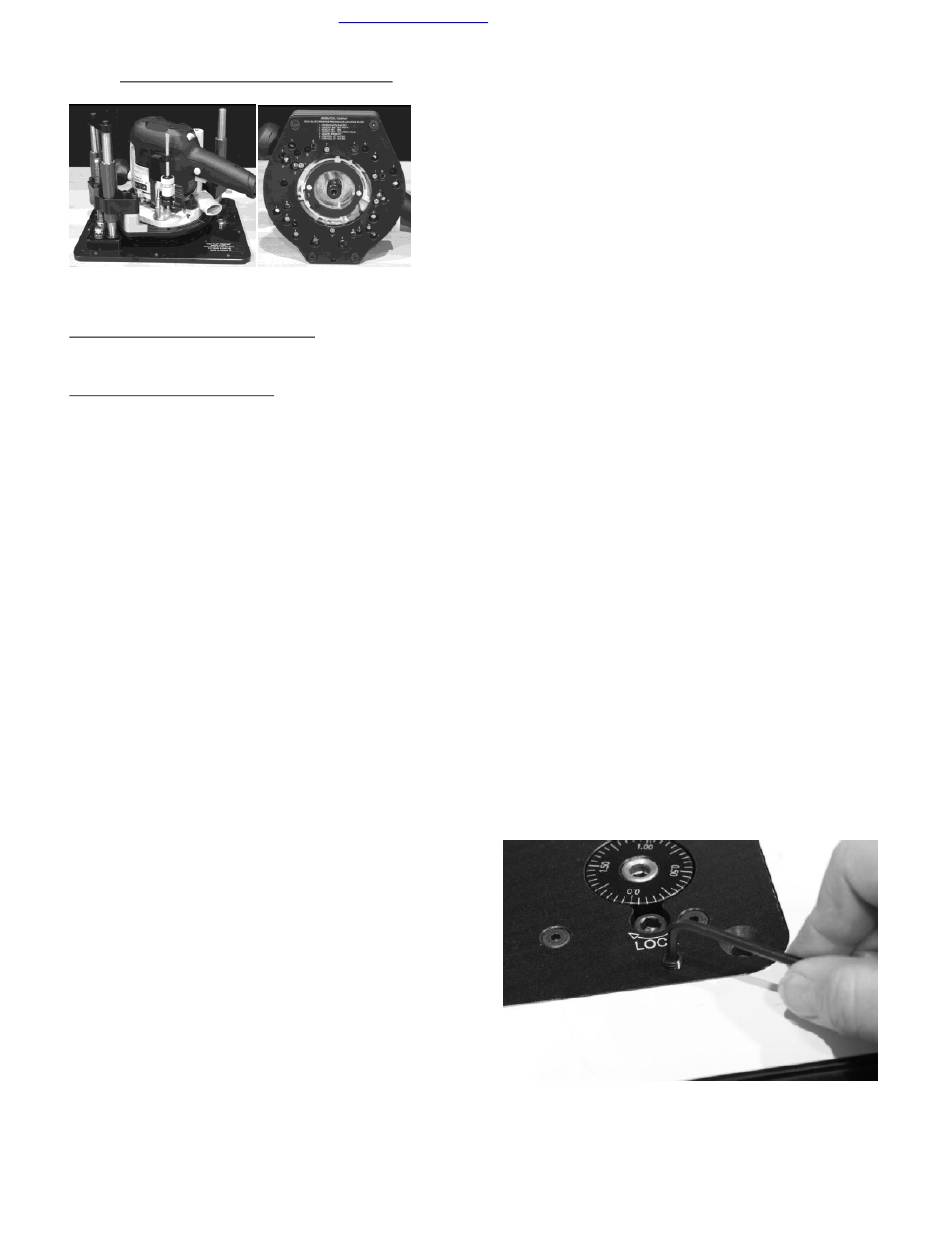

Abbildung 23
Besonderheiten bei der Montage:
keine
Schrauben für die Montage:
Vier M4 x 8mm (im Lieferumfang enthalten)
www.feinewerkzeuge.de
Abbildung 24
Der Rout-R-Lift Prestige ist sehr exakt gefertigt.
Wenn Sie Ihre Fräse installiert haben und der Mei-
nung sind, dass der Lift nicht so leichtgängig ist
wie er sein sollte, dann führen Sie die im Folgen-
dem beschriebene Einstellung durch.
1. Bringen Sie den Lift mit der Fräse in eine Posi-
tion in der Nähe der Platte.
2. Lösen Sie die fünf ¼-20 Flachkopfschrauben
die die Spindeleinheit und die Führung halten
eine viertel Umdrehung und ziehen Sie die
Schrauben dann wieder an.
Durch dieses Vorgehen werden die Spannungen in
den Führungen beseitigt, so dass diese sich wieder
selber in Hinsicht auf den Befestigungsring und
die Fräse zentrieren können. Dadurch wird sicher-
gestellt, dass sich der Fräslift ohne merkbaren
Widerstand verstellen lässt.
Einbau eines Jessem-Liftes in einen
selbstgebauten Frästisch
Der Rout-R-Lift von Jessem wird ganz ähnlich in
einen Frästisch eingebaut wie eine übliche Monta-
geplatte für eine Oberfräse. Hierzu muss Ihr Fräs-
tisch über eine passende Aussparung in der Platte
verfügen. Jessem stellt Platten mit passenden
Ausschnitten für alle Jessem-Lifte für Frästische
her. Wenn Sie den Lift in eine selbstgemachte
Platte einbauen wollen, dann müssen Sie den
Ausschnitt selber herstellen. Hierfür bietet Jessem
eine passende Schablone an. Fragen Sie Ihren
Jessem-Händler nach einer passenden Schablone
für Ihren Rout-R-Lift von Jessem.
Ausgleichen des Liftes in der Platte des
Tisches
Abbildung 25
Legen Sie den Fräslift in den Ausschnitt der Platte
Ihres Frästisches und schrauben Sie die zehn Ma-
denschrauben in die Gewindebohrungen am Rand
