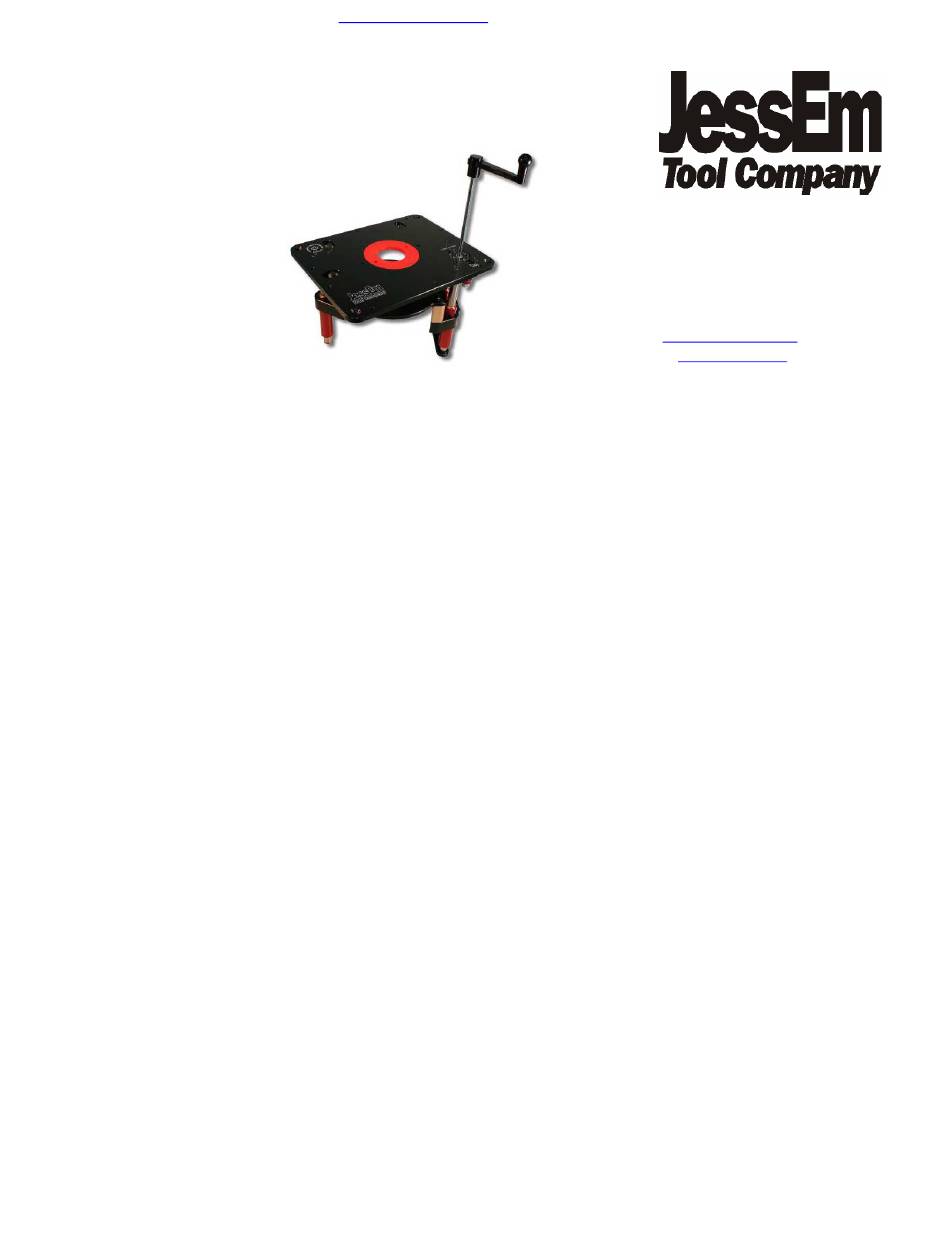

Rout R Lift™ PRESTIGE
Anleitung
Model #02320
Vielen Dank dafür, dass Sie ein Produkt von Jes-
sem gewählt haben. Wir schätzen Ihre Unterstüt-
zung sehr und hoffen, dass unser Produkt ihnen
gute Dienste leistet. Dieser Fräslift ist so ausge-
legt, dass Sie Ihn zuverlässig viele Jahre lang ein-
setzen können. Voraussetzung dafür ist, dass Sie
ihn wie vorgesehen verwenden und ihn entspre-
chend pflegen.
Diese Anleitung hilft Ihnen beim Zusammenbau
des Liftes und bei der grundlegenden Handha-
bung. Es ist nicht das Ziel dieser Anleitung Ihnen
etwas über Holzbearbeitung beizubringen. Daher
setzen wir voraus, dass Sie Erfahrungen in der
Holzbearbeitung haben und die nötigen Fertigkei-
ten um dieses Produkt sicher zu verwenden mit-
bringen. Wenn Sie nach dem Lesen dieser Anlei-
tung Zweifel über die sichere Verwendung des
Fräsliftes haben, oder sich unsicher fühlen, dann
raten wir Ihnen dringend dazu sich weitere Infor-
mationen zum Thema zu beschaffen. Hierzu gibt
es eine Vielzahl guter Bücher, oder auch Kurse.
www.feinewerkzeuge.de
WICHTIG!
Lesen und verstehen Sie diese Anleitung vollstän-
dig bevor Sie beginnen den Lift zu installieren und
zu verwenden.
WICHTIGE SICHERHEITSMASSNAHMEN
•
•
•
•
•
•
•
•
Benutzen Sie niemals einen Akkuschraube um
den Fräslift abzusenken oder nach oben zu fahren.
Die Reibung die dabei entsteht führt zu einem
schnellen Verschleiß der Gewinde und zum erlö-
schen der Garantie.
100 Caplan Avenue Units 14&15
Barrie, Ontario L4N 9J2
800-436-6799 Toll Free
705-726-8233 Local Phone
705-726-7519 Fax
Email:
jessem.@jessem.com
Website:
www.jessem.com
Lesen und verstehen Sie alle Sicherheitsmaß-
nahmen in der Anleitung Ihrer Fräse bevor Sie
diese benutzen.
Wenn Sie über keine Anleitung für einen Ma-
schine verfügen, dann kontaktieren Sie vor
der ersten Verwendung den Hersteller der Ma-
schine um eine Anleitung zu bekommen.
Verwenden Sie bei der Benutzung motorge-
triebener Maschinen immer einen für diesen
Zweck zugelassenen Augenschutz.
Verwenden Sie immer die korrekten Schutz-
und Sicherheitseinrichtungen wenn Sie Ma-
schinen oder elektrische Werkzeuge bedie-
nen.
Prüfen Sie Fräser immer auf Beschädigungen
bevor Sie diese verwenden. Verwenden Sie
keine Fräser die defekt sind, oder bei denen
Sie einen Defekt vermuten.
Achten Sie auf die zugelassene Höchstdreh-
zahl des Fräsers und überschreiten Sie diese
niemals.
Tragen Sie keine lose Kleidung oder Schmuck,
die sich in dem Werkzeug oder dem Zubehör
verfangen könnten.
Trennen Sie die Maschine immer vom Strom-
netz, wenn Sie Einstellungen vornehmen oder
die Maschine umbauen.
1
Verwandte Anleitungen für JessEm Tool Rout R Lift PRESTIGE
Inhaltszusammenfassung für JessEm Tool Rout R Lift PRESTIGE
- Seite 1 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de Rout R Lift™ PRESTIGE Anleitung 100 Caplan Avenue Units 14&15 Model #02320 Barrie, Ontario L4N 9J2 800-436-6799 Toll Free 705-726-8233 Local Phone 705-726-7519 Fax Email: jessem.@jessem.com Website: www.jessem.com WICHTIG! Vielen Dank dafür, dass Sie ein Produkt von Jes- Lesen und verstehen Sie diese Anleitung vollstän- sem gewählt haben.
-
Seite 2: Lieferumfang
Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de • JessEm verbessert seine Produkte laufend in Be- Stellen Sie vor jeder Benutzung sicher, dass zug auf Design und Funktion. Daher kann es Un- der Anschlag des Frästisches sicher befestigt terschiede zwischen dem was in den Katalogen ist. - Seite 3 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de 1. Entfernen Sie die fünf 38mm (1-1/2 inch) lan- gen und die eine 25mm (1 inch) lange In- Fräse Lochmuster busschrauben aus den Halteblöcken (s. Abb. 2 Hitachi M12V & M12V2 und 3). DeWalt 625, ELU 3337-9 Bosch 1617, 1604 Bosch 1617, 1613...
- Seite 4 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de 6. Stecken Sie den Befestigungsring wieder in 7. Ziehen Sie die Fräse so weit nach oben bis sie den Lift und befestigen Sie diesen mit den den rechten Halteblock berührt. Befestigen zwei 38mm (1-1/2 inch) langen Inbusschrau- Sie den Befestigungsring mit drei 38mm (1- ben, die Sie in Schritt 1.
- Seite 5 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de Montage einer DeWalt 625 Abbildung 9 Abbildung 10 Besonderheiten bei der Montage: Bauen Sie vor der Montage beide Griffe von der Fräse ab. Schrauben für die Montage: Abbildung 8 Drei M6 x 15mm (im Lieferumfang enthalten) Jetzt können Sie Ihren Mast-R-Lift II Prestige in Ihren Frästisch einbauen.
- Seite 6 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de Montage einer Bosch 1613 EVS Montage einer Bosch 1617 EVS (mit Tauchkorb) Abbildung 11 Abbildung 12 Abbildung 13 Abbildung 14 Besonderheiten bei der Montage: Besonderheiten bei der Montage: Bauen Sie vor der Montage den Tiefenanschlag Bauen Sie vor der Montage beide Griffe und den (Feststellknopf und Stange) von der Fräse ab.
- Seite 7 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de Montage einer Bosch 1617 EVS Montage einer Makita RP 2301FC (mit festem Korb) Abbildung 15 Abbildung 16 Abbildung 17 Abbildung 18 Besonderheiten bei der Montage: Besonderheiten bei der Montage: Bauen Sie vor der Montage ebenfalls den Griff ab keine an dem sich nicht der Schalter befindet.
- Seite 8 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de Montage einer HITACHI M12V & M12 V2 Montage einer FESTOOL OF 1400 Abbildung 21 Abbildung 22 Abbildung 19 Abbildung 20 Besonderheiten bei der Montage: keine Besonderheiten bei der Montage: Bauen Sie vor der Montage den Tiefeneinstell- Schrauben für die Montage: knopf ab.
- Seite 9 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de Montage einer FESTOOL OF 1010 Der Rout-R-Lift Prestige ist sehr exakt gefertigt. Wenn Sie Ihre Fräse installiert haben und der Mei- nung sind, dass der Lift nicht so leichtgängig ist wie er sein sollte, dann führen Sie die im Folgen- dem beschriebene Einstellung durch.
- Seite 10 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de der Platte des Liftes ein. Stellen Sie zunächst die mit der Hand zu lösen, dann schlagen Sie vorsich- vier Schrauben an den Ecken der Platte so ein, tig mit einem Stück Holz auf den Schlüssel. dass die Platte des Liftes bündig mit der Oberflä- che des Tisches ist (s.
- Seite 11 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de Drehen Sie die Verriegelungsschraube mit Hilfe Schieben Sie die Montageplatte ganz nach der Kurbel im Uhrzeigersinn um den Lift zu verrie- Oben (Richtung Tischplatte), so dass Sie die geln (s. Abb. 28). Mutter, den O-Ring und die Einstellmutter se- hen können.
- Seite 12 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de 3. Bauen Sie die Gleitplatte von der Fräse ab (s. Abb. 35). 7. Bauen Sie jetzt den O-Ring und die Abdeckung wieder an und befestigen Sie diese mit den Schrauben, die Sie in Schritt 2. entfernt haben wieder sicher (s.
- Seite 13 Jessem Rout-R-Lift Prestige – erhältlich bei www.feinewerkzeuge.de 6. Ermitteln Sie den korrekten Durchmesser für den neuen Befestigungsring an. Folgen Sie den Bohrer und übertragen Sie die Positionen den Schritten 6. bis 10. der Beschreibung der Bohrungen mit diesem von der Gleitplatte oben um den Befestigungsring mit der Fräse auf den Befestigungsring.
