JessEm Tool Rout R Lift PRESTIGE Anleitung Seite 3

Jessem Rout-R-Lift Prestige – erhältlich bei

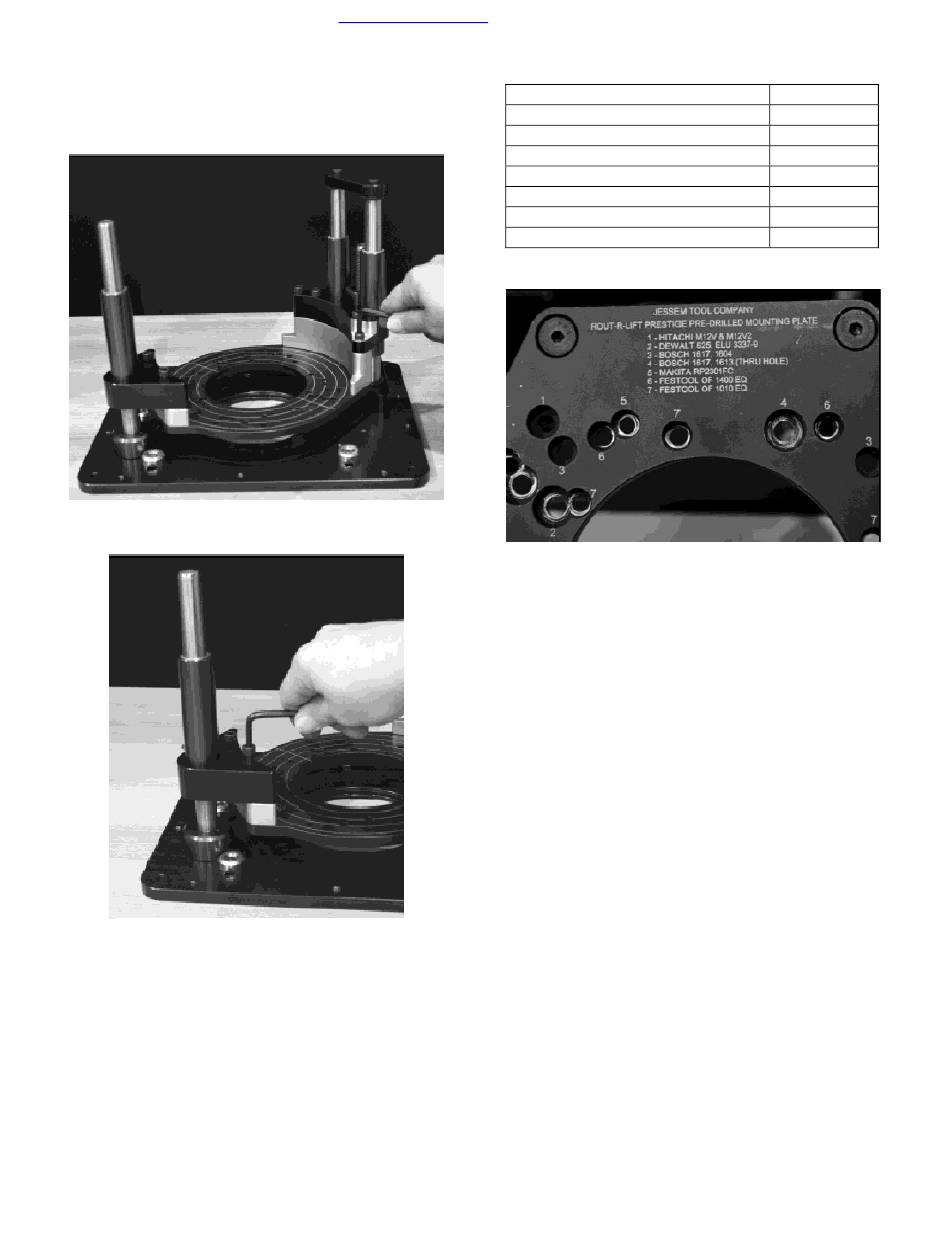

1. Entfernen Sie die fünf 38mm (1-1/2 inch) lan-
gen und die eine 25mm (1 inch) lange In-
busschrauben aus den Halteblöcken (s. Abb. 2
und 3).
Abbildung 2
Abbildung 3
2. Nehmen Sie den Befestigungsring aus dem
Lift.
3. Drehen Sie den Befestigungsring herum und
suchen Sie den Namen Ihrer Fräse auf der
aufgedruckten Legende (s. Abb. 4 und Tab. 1).
www.feinewerkzeuge.de
Hitachi M12V & M12V2
DeWalt 625, ELU 3337-9
Bosch 1617, 1604
Bosch 1617, 1613
Makita RP2301FC
Festool OF 1400 EQ
Festool OF 1010 EQ
Tabelle 1
Abbildung 4
4. Stellen Sie die Fräse auf den Kopf (mit dem
5. Wenn Sie den Befestigungsring ausgerichtet
Fräse
Jede Fräse hat ein eigenes Lochmuster. Wenn
Sie zum Beispiel eine Hitachi M12V haben,
dann suchen Sie auf dem Befestigungsring al-
le Bohrungen mit der Nummer 1. Dieses sind
die Bohrungen, die Sie für die Montage benö-
tigen.
Fuß nach oben) aufrecht hin, und legen Sie
den Befestigungsring auf die Fräse. Richten
Sie die Bohrungen in Ihrer Fräse mit denen
mit der passenden Nummer im Befestigungs-
ring aus. (das geht natürlich nur dann, wenn
Sie eine der Fräsen die in der Tabelle aufge-
zählt sind verwenden). Beachten Sie dabei die
Stellung der Griffe Ihrer Fräse. Die Griffe soll-
ten in etwa in einer Linie mit den beiden Li-
nien auf dem Befestigungsring liegen.
haben, dann befestigen Sie diese mit den
mitgelieferten Schrauben an Ihrer Fräse. (s.
Abb. 5)
Lochmuster
1
2
3
4
5
6
7
3
