JessEm Tool Rout R Lift PRESTIGE Anleitung Seite 13

Jessem Rout-R-Lift Prestige – erhältlich bei

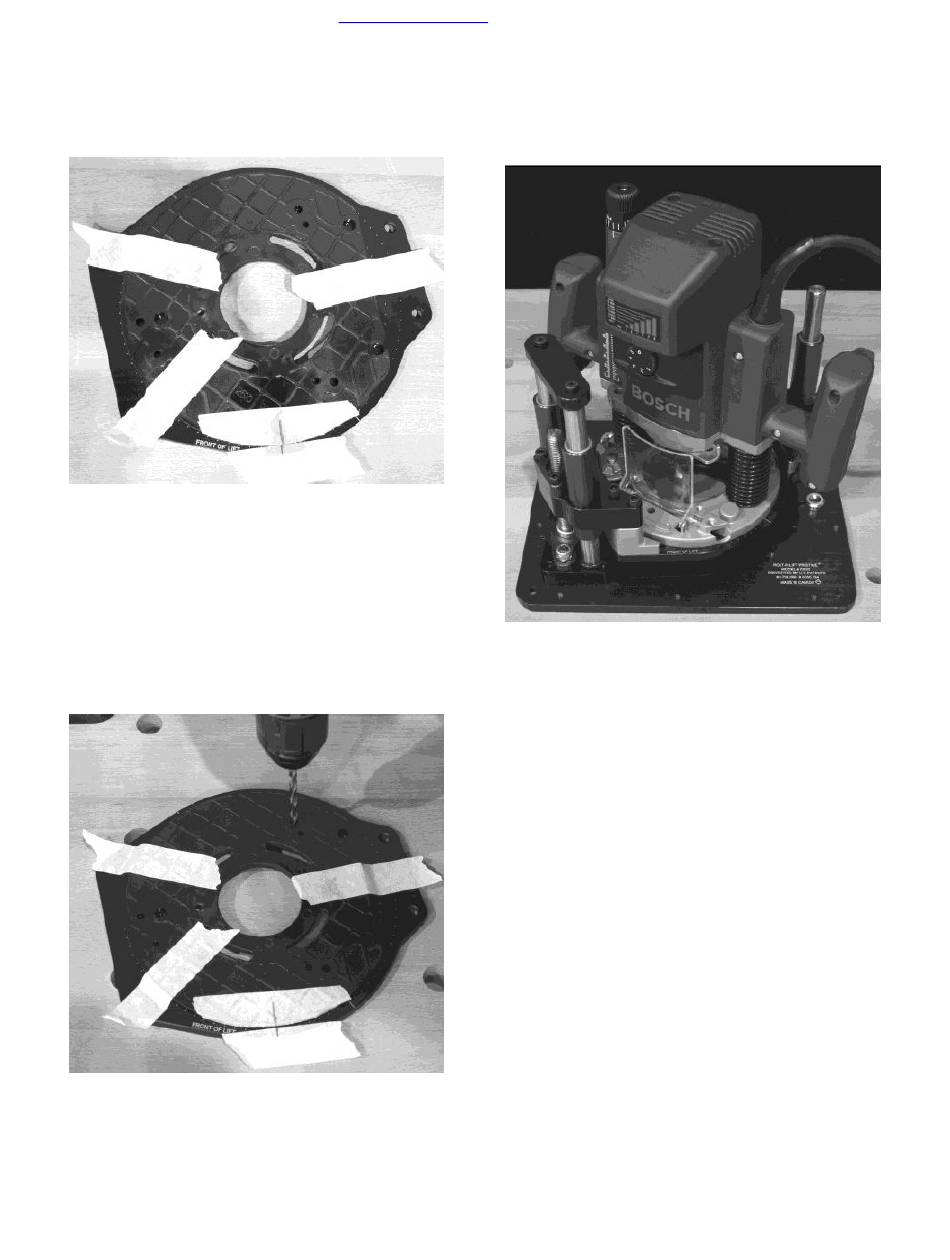

6. Ermitteln Sie den korrekten Durchmesser für
den Bohrer und übertragen Sie die Positionen
der Bohrungen mit diesem von der Gleitplatte
auf den Befestigungsring. Markieren Sie die
Abbildung 37
Positionen zunächst nur leicht mit dem Boh-
rer, entfernen Sie dann die Gleitplatte und
Bohren Sie die nötigen Löcher in den Befesti-
gungsring. Senken Sie die Löcher an der
Rückseite des Befestigungsringes so an, dass
sie zu den Schrauben Ihrer Fräse passen. Falls
die originalen Schrauben zu kurz sind, ver-
wenden Sie längere. (s. Abb. 38)
Abbildung 38
7. Entfernen Sie die Montageblöcke von dem
vorgebohrten Befestigungsring der mit Ihrem
Fräslift geliefert wurde und bauen Sie diese an
www.feinewerkzeuge.de
Abbildung 39
den neuen Befestigungsring an. Folgen Sie
den Schritten 6. bis 10. der Beschreibung
oben um den Befestigungsring mit der Fräse
in den Rout-R-Lift Prestige einzubauen.
13
