der Platte des Liftes ein. Stellen Sie zunächst die
vier Schrauben an den Ecken der Platte so ein,
dass die Platte des Liftes bündig mit der Oberflä-
che des Tisches ist (s. Abb. 25). Stellen Sie jetzt
die übrigen Schrauben so ein, dass diese ebenfalls
aufliegen und die Platte stützen.
Einstellen der Passung im Ausschnitt
Der Rout-R-Lift Prestige verfügt über einstellbare
Ausleger um einen festen Sitz im Ausschnitt des
Tisches sicherzustellen und Bewegungen des Lif-
tes auszuschließen. Benutzen Sie den mitgeliefer-
ten 1/8 inch Inbusschlüssel um die Flachkopf-
schrauben der Ausleger zu lösen. Schieben Sie
den Ausleger nach außen und überprüfen Sie die
Passung. Stellen Sie die Ausleger nochmals ein
wenn es nötig sein sollte (s. Abb. 26).

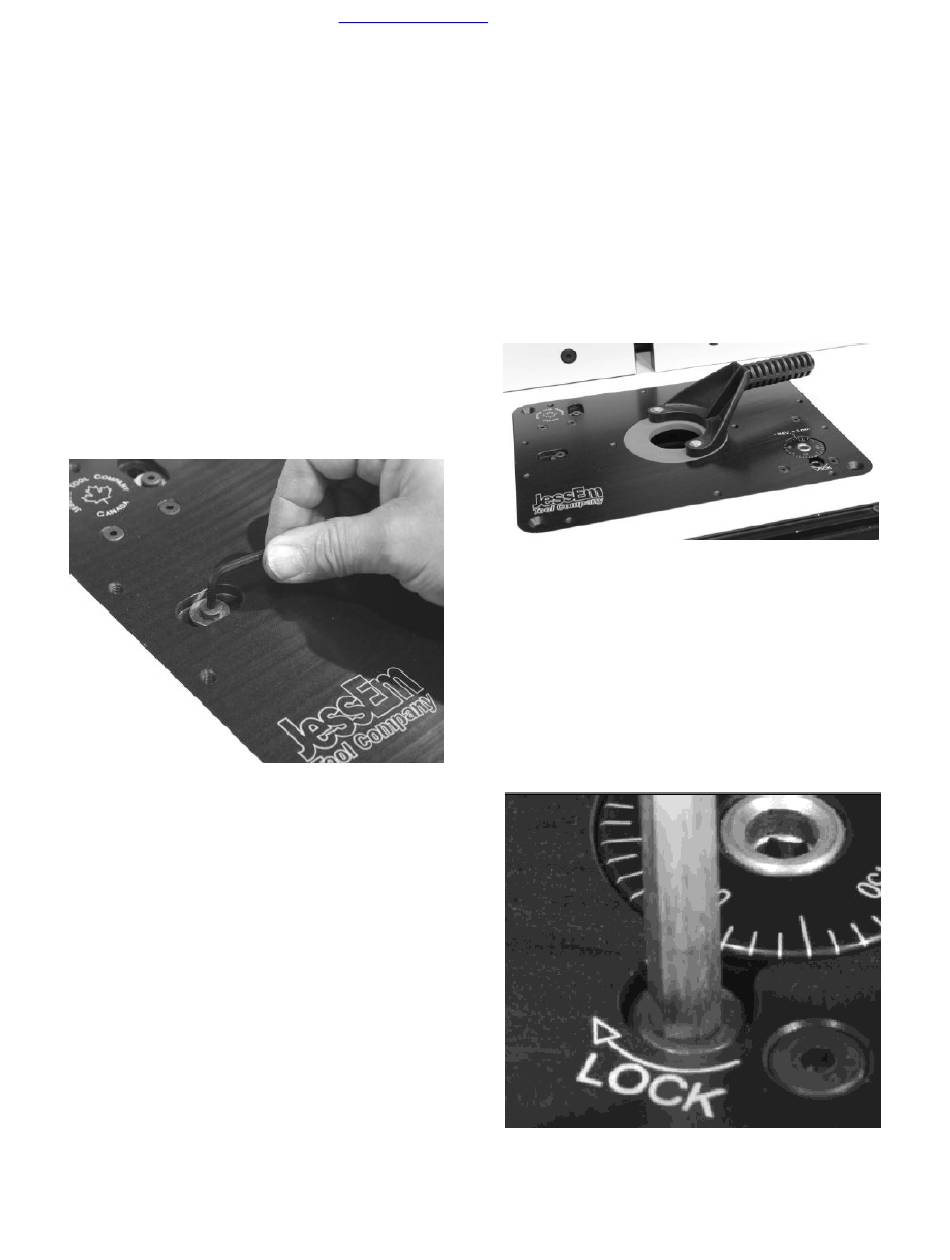

Abbildung 26
TAB-LOC Ring-Einsätze
Der Rout-R-Lift Prestige wird mit einem Ring-
Einsatz mit 2 inch (50,8mm) Loch geliefert. Bei
Ihrem Jessem-Händler erhalten Sie Sätze von Rin-
gen mit Löchern in verschiedenen Durchmessern
und auch Sätze von Ringen ohne Löcher, die Sie
nach Ihren Wünschen aufbohren können.
1. Legen Sie den Ring-Einsatz in das Loch der
Platte des Fräslifts (s. Abb. 27).
2. Stecken Sie die Stifte des mitgelieferten
Schlüssels in die entsprechenden Bohrungen
des Ring-Einsatzes und ziehen Sie den Ring-
einsatz mit Hilfe des Schlüssels im Uhrzeiger-
sinn fest.
Zum Lösen und Entfernen des Ring-Einsatzes
müssen Sie diesen nur gegen den Uhrzeigersinn
drehen. Wenn der Ring-Einsatz zu fest sitzt um Ihn
www.feinewerkzeuge.de
mit der Hand zu lösen, dann schlagen Sie vorsich-
tig mit einem Stück Holz auf den Schlüssel.
Benutzung des Rout-R-Lift Prestige
Um die Fräse weiter nach Oben zu stellen müssen
Sie die Einstellschraube des Liftes mit Hilfe der
mitgelieferten Kurbel im Uhrzeigersinn drehen.
Denken Sie dabei daran, dass eine Umdrehung
der Kurbel zwei Millimetern entspricht. Ziehen Sie
die Kurbel ab und legen Sie diese irgendwo ab-
seits des Bereiches in dem Sie arbeiten ab.
Abbildung 27
Verwenden der Verriegelung des Rout-R-
Lift Prestige
Sie können den Rout-R-Lift Prestige in jeder ge-
wünschten Stellung verriegeln. Das gibt Ihnen die
Sicherheit, dass die einmal gefundene Einstellung
auch bei langen Fräsarbeiten gleich bleibt.
Abbildung 28
