JessEm Tool Rout R Lift PRESTIGE Anleitung Seite 4

Jessem Rout-R-Lift Prestige – erhältlich bei

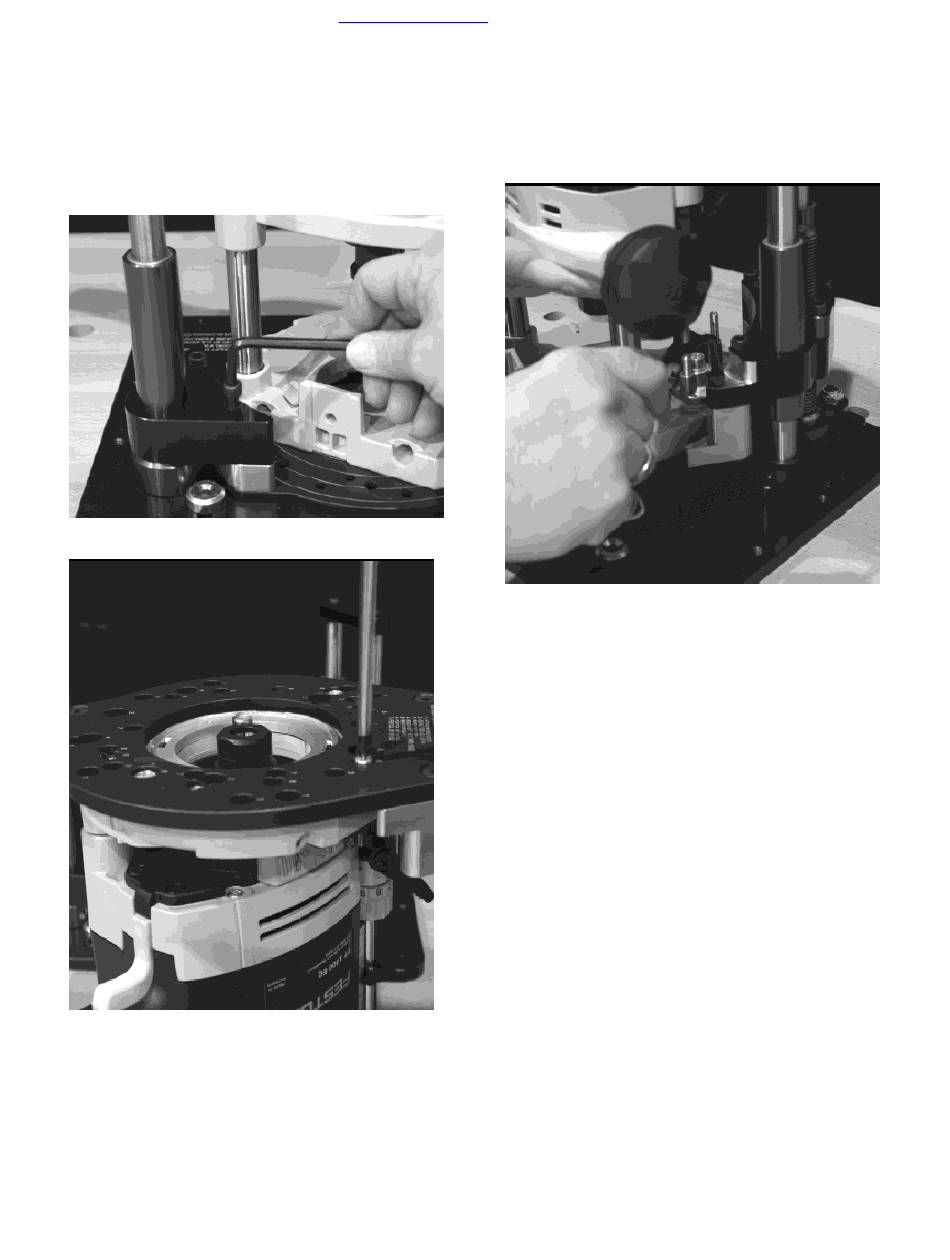

6. Stecken Sie den Befestigungsring wieder in
den Lift und befestigen Sie diesen mit den
zwei 38mm (1-1/2 inch) langen Inbusschrau-
ben, die Sie in Schritt 1. losgeschraubt haben,
wieder am linken Halteblock (s. Abb. 6).
Abbildung 5
Abbildung 6
www.feinewerkzeuge.de
7. Ziehen Sie die Fräse so weit nach oben bis sie
Abbildung 7
8. Wenn Sie Ihre Fräse samt Fräskorb am Lift
9. Öffnen Sie den Verstellmechanismus Ihrer
den rechten Halteblock berührt. Befestigen
Sie den Befestigungsring mit drei 38mm (1-
1/2 inch) langen und einer 25mm (1 inch)
langen Schraube (s. Abb. 7)
befestigt haben, dann lösen Sie die Klem-
mung des Liftes und bringen Sie den Lift mit
der Kurbel so nahe an die Platte wie es geht.
Fräse, drücken Sie die Fräse so weit in Rich-
tung der Platte wie möglich und schließen Sie
den Verstellmechanismus wieder in dieser
Stellung. (s. Abb. 8)
4
