Lieferumfang:
•
Ein Rout-R-Lift
TM
Prestige
•
Eine Kurbel zur Höhenverstellung
•
Zehn 1/4-28 x 1/4 Nivellierschrauben
•
Ein Einsatzring
•
Ein Schlüssel für den Einsatzring
•
Ein 1/8 inch Inbusschlüssel
•
Ein Anlaufstift
•
Ein 3/16 inch Inbusschlüssel
•
Vier M6 x 30mm Befestigungsschrauben (zur
Nutzung mit Mast-R-Top #03004A, #03005)
•
Vier 1/4-20 x 1 Schrauben (zur Nutzung mit
Mast-R-Top #03004, #03006)
Empfohlene Drehzahlen für Fräser
Durchmesser des
Fräsers
25mm (1 inch)
30 – 50mm
(1-1/4 – 2 inch)
55 – 60mm
(2-1/4 – 2-1/2 inch)
75 – 90mm
(3 – 3-1/2 inch)
Sicherheitsmassnahmen für Fräsen
•
Überlasten Sie niemals einen Fräser oder die
Fräse.
•
Stellen Sie sicher, dass mindestens ¾ des
Schaftes des Fräsers in der Spannhülse der
Fräse stecken.
•
Stecken Sie einen Fräser nie bis zum Boden
der Spannhülse ein. Lassen Sie immer min-
destens 3mm (1/8 inch) Luft zwischen dem
Ende des Fräserschaftes und dem Boden der
Spannhülse.
www.feinewerkzeuge.de
Maximale Drehzahl
24.000 U/Min
18.000 U/Min
16.000 U/Min
12.000 U/Min
•
Stellen Sie vor jeder Benutzung sicher, dass
der Anschlag des Frästisches sicher befestigt
ist.
•
Reduzieren Sie bei größeren Fräsern die Ge-
schwindigkeit der Fräse.
•
Fräsen Sie immer in mehreren Durchgängen,
wenn Sie viel Material abtragen müssen.
Installation der Fräse
Beachten Sie vor der Installation Ihrer Fräse auch
die Hinweise für die jeweiligen Fräsen auf den Sei-
ten 5 – 9.
Der Befestigungsring Ihres Rout-R-Lift Prestige ist
für viele Fräsen vorgebohrt. Zur Montage Ihrer
Abbildung 1
Fräse müssen Sie zunächst den Befestigungsring
vom Lift abbauen.
Stecken Sie dazu die Kurbel in das Sechskantloch
in der Mitte der Skala auf der Platte (die Platte,
die in die Platte Ihres Frästisches eingelassen
wird) des Liftes. Drehen Sie den Lift soweit herun-
ter bis der Befestigungsring etwa 2cm unter der
Platte steht. Sie benötigen etwas Platz um den

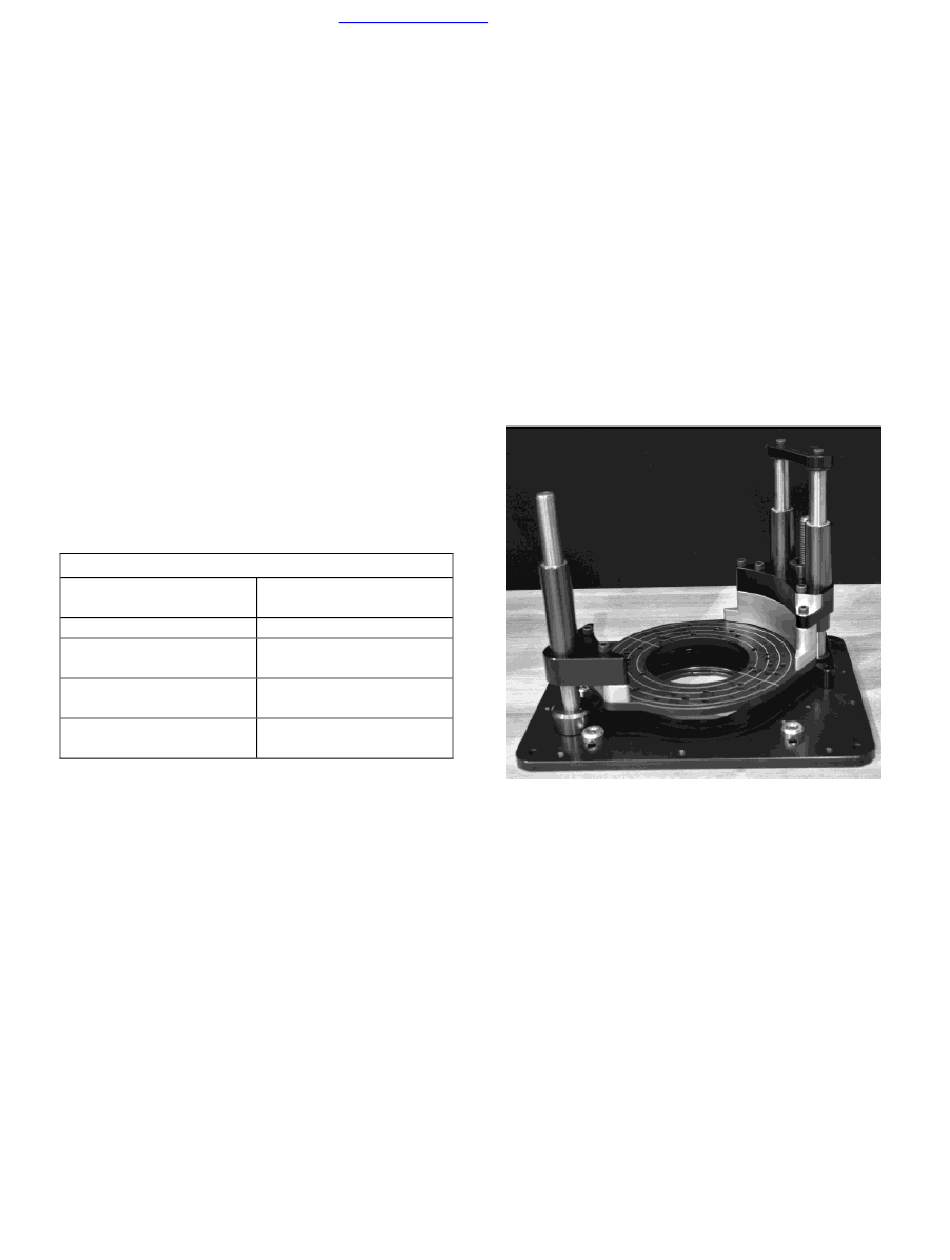

Befestigungsring abzubauen (s. Abb. 1).
