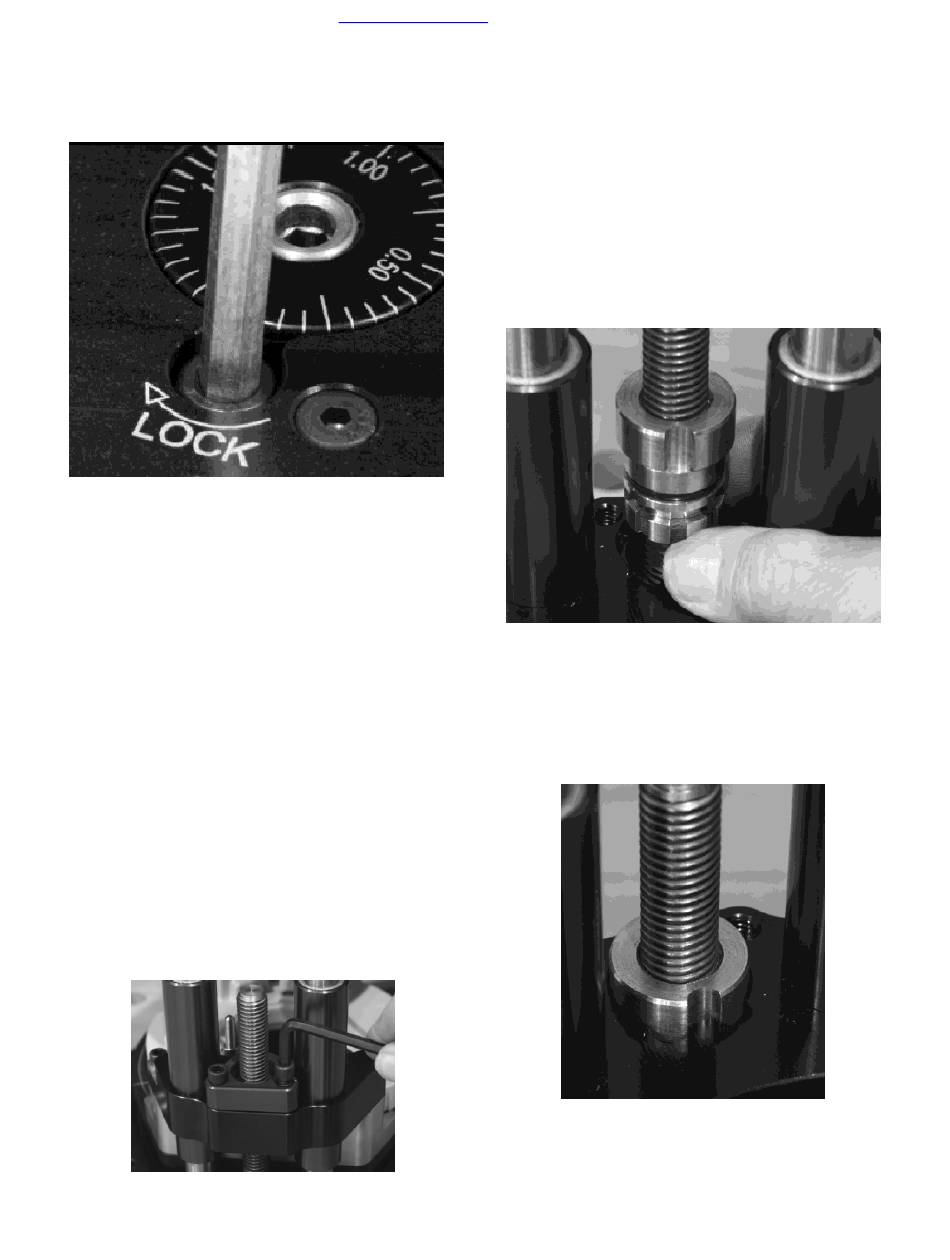

Drehen Sie die Verriegelungsschraube mit Hilfe
der Kurbel im Uhrzeigersinn um den Lift zu verrie-
geln (s. Abb. 28).
Abbildung 29
Drehen Sie die Verriegelungsschraube mit Hilfe
der Kurbel gegen den Uhrzeigersinn um den Lift zu
entriegeln (s. Abb. 29).
Nachstellen des Gewindespiels
Alle Fräslifte von Jessem verfügen über ein paten-
tiertes System zum Einstellen des Gewindespiels.
Das Gewindespiel wird werksseitig eingestellt. Je
nachdem wie häufig Sie den Fräslift verwenden
müssen Sie gelegentlich das Gewindespiel auf die
gewünschte Einstellung nachstellen.
Wenn die Höhe des Fräsers sich beim Fräsen von
selber verstellt, dann ist es wahrscheinlich an der
Zeit das Gewindespiel nachzustellen.
1. Stellen Sie den Fräslift verkehrt herum so auf
einen Tisch, dass die Gewindespindel zu Ihnen
zeigt.
2. Entfernen Sie die ¼-1 inch Inbusschrauben
von der Abdeckung der Mutter (s. Abb. 30)
und entfernen Sie die Abdeckung und den O-
Ring.
Abbildung 30
www.feinewerkzeuge.de
3.
4. Schrauben Sie die beiden Muttern weiter zum
5. Drehen Sie nun die Mutter im Uhrzeigersinn,
Abbildung 31
6. Schieben Sie jetzt die Montageplatte wieder
Schieben Sie die Montageplatte ganz nach
Oben (Richtung Tischplatte), so dass Sie die
Mutter, den O-Ring und die Einstellmutter se-
hen können.
Ende der Gewindespindel, so dass Sie mehr
Platz haben.
so dass diese Druck auf den O-Ring ausübt.
Wenn Sie die richtige Einstellung gefunden
haben muss eine der Kerben der Einstellmut-
ter in einer Linie mit der Kerbe in der Mutter
stehen (s. Abb. 31).
zurück und achten Sie dabei darauf, dass die
Nase in der Montageplatte in die Kerben der
Muttern eingreift
Abbildung 32
(s. Abb. 32).
