7. Bauen Sie jetzt den O-Ring und die Abdeckung
wieder an und befestigen Sie diese mit den
Schrauben, die Sie in Schritt 2. entfernt haben
wieder sicher (s. Abb. 30).
Montage Ihrer Fräse an einem Befesti-
gungsring ohne vorgebohrte Löcher
1. Legen Sie den nicht vorgebohrten Befesti-
gungsring in den Fräslift und stellen Sie Ihre
Fräse auf den Befestigungsring. Achten Sie
dabei darauf, dass sich die Griffe der Fräse,
der Schalter und die Geschwindigkeitsrege-
lung an passenden Stellen befinden. Kleben
Sie Streifen von Kreppband an den Befesti-
gungsring und die Fräse und markieren Sie
die Position der Fräse mit Hilfe von Linien auf
den Kreppband (s. Abb. 33).

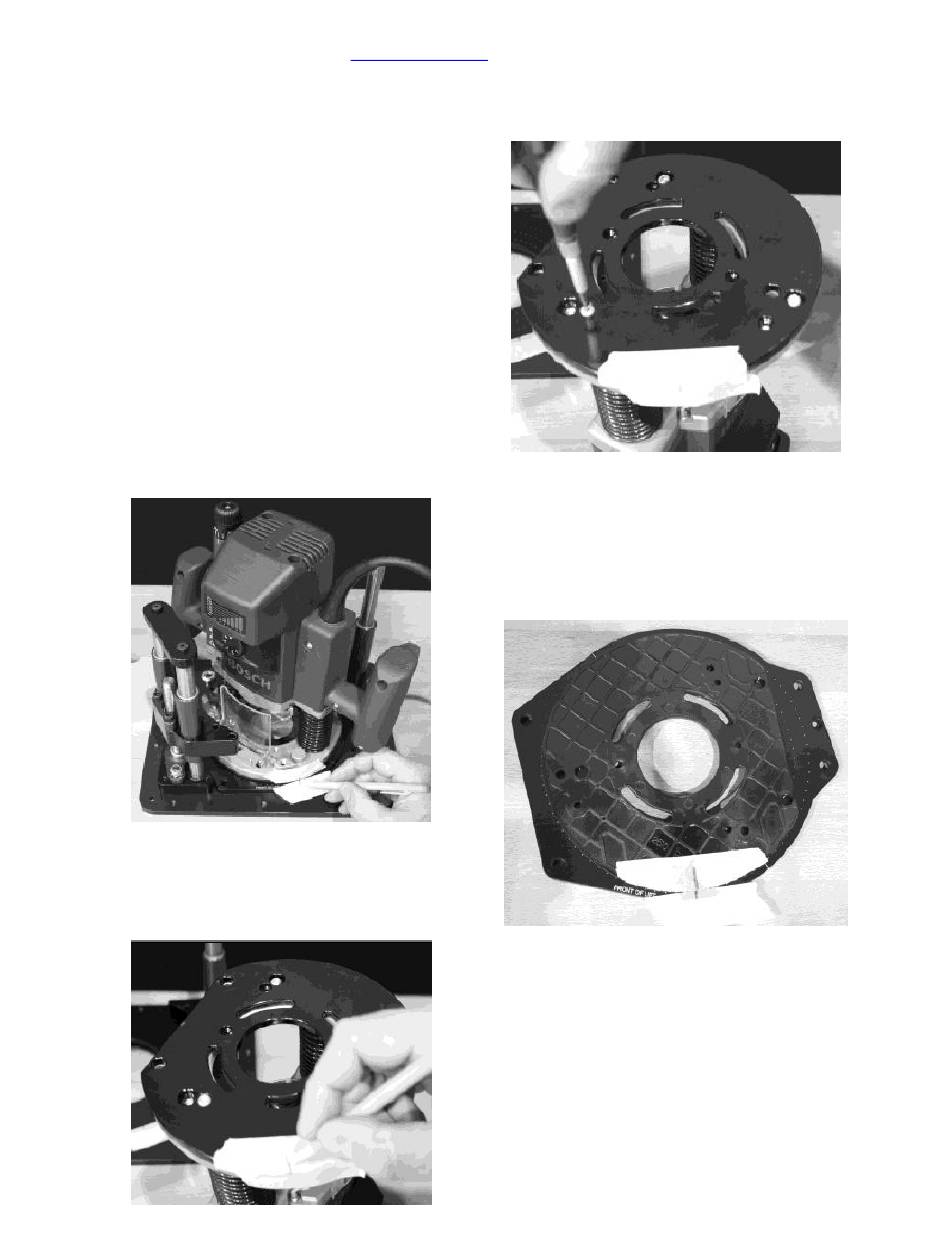

Abbildung 33
2. Drehen Sie die Fräse auf den Kopf und über-
tragen Sie die Markierungen auf die Boden-
platte (s. Abb. 34).
Abbildung 34
www.feinewerkzeuge.de
3. Bauen Sie die Gleitplatte von der Fräse ab (s.
Abbildung 35
4.
Abbildung 36
5. Befestigen Sie die Gleitplatte in dieser Positi-
Abb. 35).
Zentrieren Sie die Gleitplatte der Fräse auf
dem Befestigungsring. Richten Sie diese dazu
nach den beiden Linien, die Sie in Schritt 1.
gemacht haben aus und vermitteln Sie die
Gleitplatte anhand der eingravierten Kreise
auf der Befestigungsplatte (s. Abb. 36).
on auf dem Befestigungsring mit Hilfe von Kle-
beband, oder Klemmen (s. Abb. 37).
