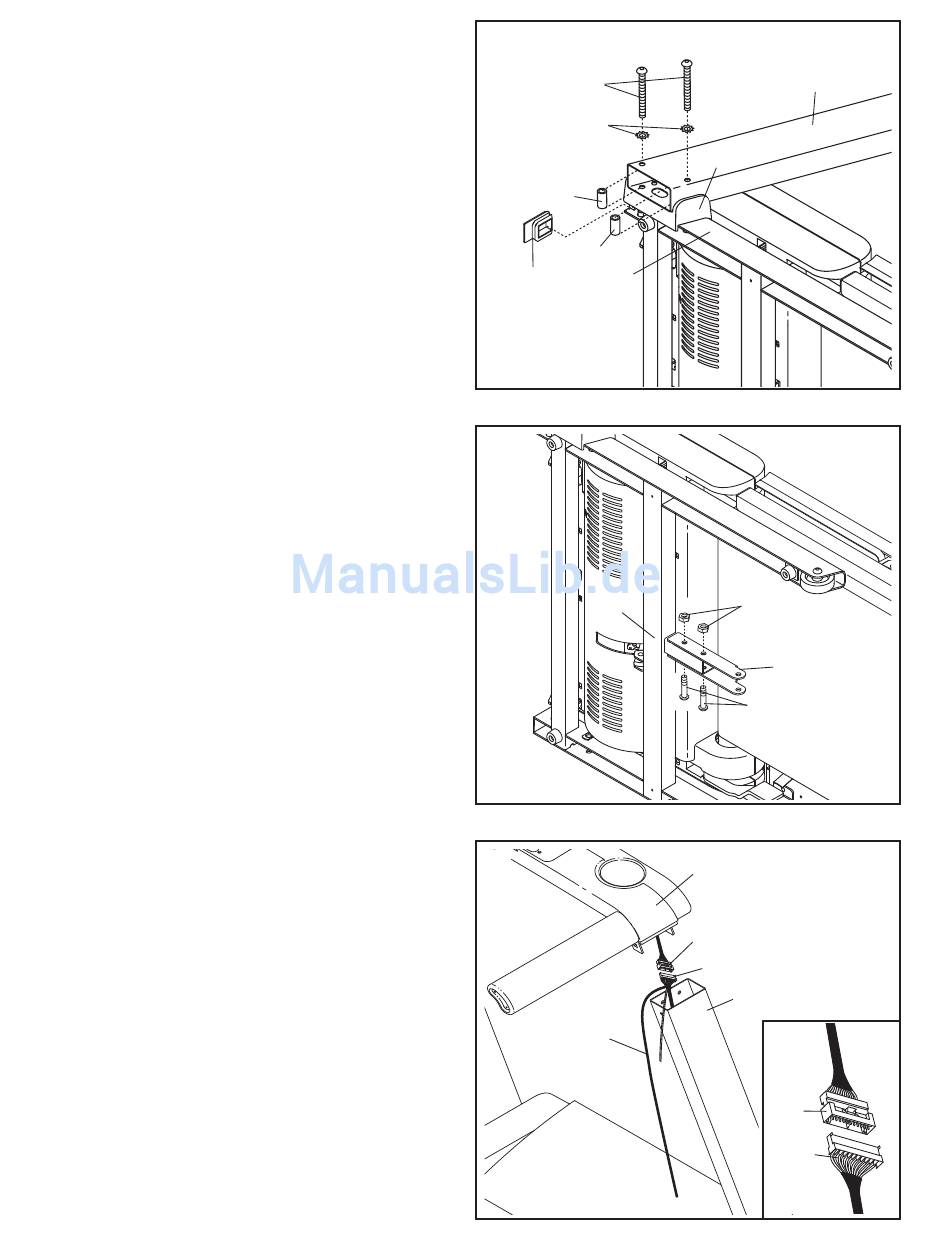

7. Mithilfe einer zweiten Person, halten Sie einen
Bolzenabstandhalter (80) an die Innenseite des
unteren Endes des linken Pfostens (74). Schieben
Sie einen 3/8" x 4 1/2" Bolzen (6) mit einer 3/8"
Zahnscheibe (9) durch den linken Pfosten und
den Bolzenabstandhalter. Wiederholen Sie diesen
Schritt mit einem zweiten Bolzenabstandhalter
(80), einem 3/8" x 4 1/2" Bolzen (6) und einer 3/8"
Zahnscheibe (9).
Richten Sie den linken Pfosten (74) und den
linken Pfostenabstandhalter (76) so aus, wie
hier angedeutet. Halten Sie den linken
Pfostenab-standhalter und den linken Pfosten
(83) an die Basis hin. Ziehen Sie die zwei 3/8" x
4 1/2" Bolzen nur von Hand fest (6); ziehen Sie
sie noch nicht ganz fest.
Mithilfe einer zweiten Person richten Sie das
Laufgerät nun so auf, dass sich die Basis
(83) flach am Boden befindet.
8. Befestigen Sie die Verriegelungsklammer (114)
mit zwei 3/8" x 2" Bolzen (4) und 3/8" Muttern
(8) an der Basis (83).
Drücken Sie eine Basisendkappe (77) auf die
Basis (83).
9. Eine zweite Person soll den Steg (95) an den
rechten Pfosten (78) hinhalten. Entfernen Sie die
Kabelbefestigung vom Pfostendraht (38).
Stecken Sie den Pfostendraht (38) mit dem
Stegdraht (52) zusammen. Siehe die
Detailzeichnung. Die Verbindungsstücke soll-
ten sich leicht ineinander schieben lassen
und einschnappen. Sollte das nicht der Fall
sein, drehen Sie eines der Verbindungsstücke
um und versuchen Sie es noch einmal. WENN
DIE VERBINDUNGSSTUCKE NICHT RICHTIG
ZUSAMMENPASSEN, KONNTE DER
MONITOR BEIM EINSCHALTEN DES STROMS
BESCHADIGT WERDEN.
7
6
9
80
80
83
77
8
83
9
Kabel-
befestigung
9
74
76
8
114
4
95
52
38
78
52
38
