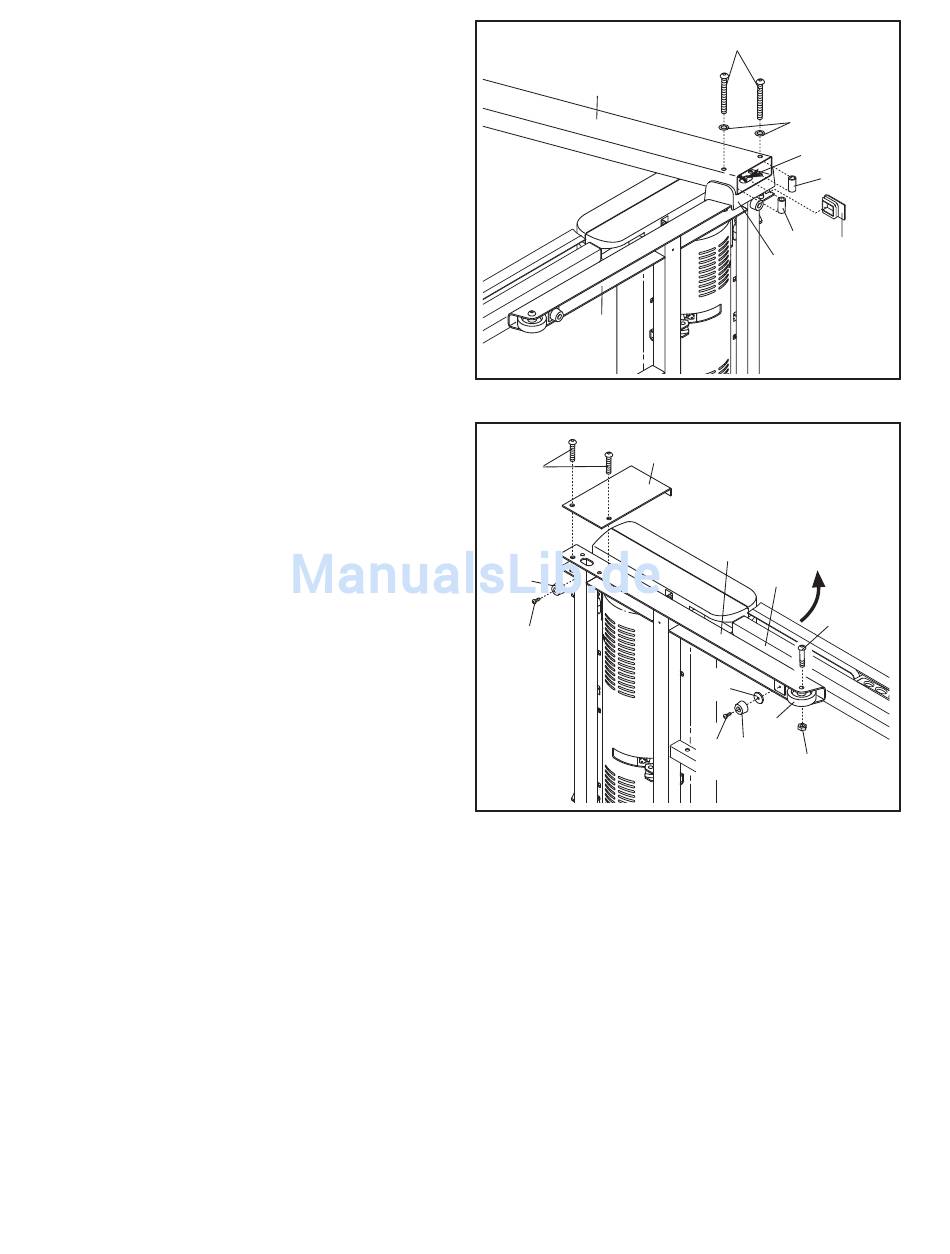

5. Halten Sie einen Bolzenabstandhalter (80) an die
Innenseite des unteren Endes des rechten
Pfostens (78). Schieben Sie einen 3/8" x 4 1/2"
Bolzen (6) mit einer 3/8" Zahnscheibe (9) durch
den rechten Pfosten und den Bolzenabstand-hal-
ter. Wiederholen Sie diesen Schritt mit einem
zweiten Bolzenabstandhalter (80), einem 3/8" x 4
1/2" Bolzen (6) und einer 3/8" Zahnscheibe (9).
Halten Sie den rechten Pfostenabstandhalter (79)
und den rechten Pfosten (78) an die Basis (83)
hin. Vermeiden Sie ein Abdrücken des oberen
Pfostendrahts (38). Ziehen Sie nur von Hand die
3/8" x 4 1/2" Bolzen (6) fest; ziehen Sie die
Bolzen noch nicht ganz fest.
Drücken Sie eine Basisendkappe (77) auf die
Basis (83).
6. Mithilfe einer zweiten Person neigen Sie das
Laufgerät vorsichtig auf die rechte Seite. Legen Sie
den Rahmen (56) teilweise zusammen, sodass
das Laufgerät stabiler ist; legen Sie den Rahmen
jedoch noch nicht ganz zusammen.
Entfernen Sie die zwei angedeuteten Bolzen (A)
und die Transportklammer (B). Sie werden nicht
mehr gebraucht.
Befestigen Sie ein Basispolster (81) an der
angezeigten Stelle mit einem Basispolsterab-
standhalter (13) und einer 1" Bohrschraube (2)
an der Basis (83). Befestigen Sie dann ein
zweites Basispolster (81) nur mit einer 1"
Bohrschraube (2).
Befestigen Sie das Rad (84) mit dem 3/8" x 2"
Bolzen (4) und der 3/8" Mutter (8), die sie gerade
entfernt haben auf Montageschritt 1. Ziehen Sie
die Mutter nicht zu fest an; man muss das Rad
leicht bewegen können.
5
78
83
6
B
A
81
2
8
6
9
38
80
80
77
79
83
56
4
13
84
81
2
8
