4.3.1 H
UBKONTROLLE
© Copyright
HWR Spanntechnik GmbH
2
1

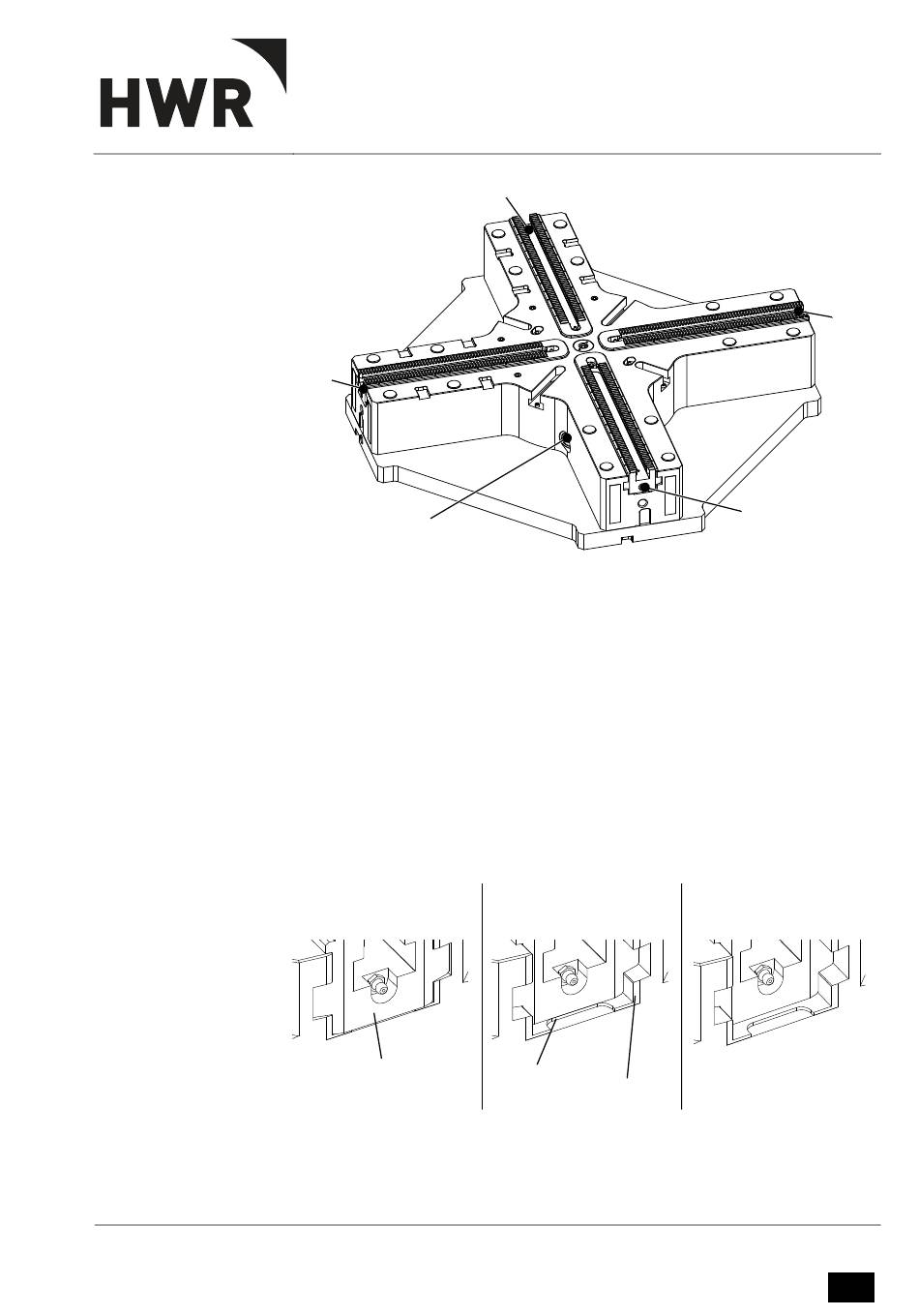

Abb. 4-1: Werkstück spannen
Schritt 4 Starten Sie nach korrektem Spannen des Werkstücks den Be-
trieb der Maschine gemäß der Bedienungsanleitung der Werk-
zeugmaschine. Überschreiten Sie nicht die zulässige Drehzahl.
Im gespannten Zustand des Werkstückes muss sich die Hinterkante der
Grundbacke zwischen der in Abb. 4-2 dargestellten äußeren und inneren
Fläche befinden. Dadurch wird ausgeschlossen, dass die Grundbacke im
Futter zu Block geht und das Werkstück nicht sicher gespannt wird.
unsichere Spannung
Hinterkante Grundbacke
Abb. 4-2: Hubkontrolle
INOFlex
2
sichere Spannung
innere Fläche
äußere Fläche
®
VL032 - VL120
4
Bedienung
2
2
unsichere Spannung
Seite 4-35
