3.5.2 M
ONTAGE EINES
4
3
2
1
© Copyright
HWR Spanntechnik GmbH
F
ESTANSCHLAGS
Schritt 1 Entfernen Sie die Abdeckungen und Schrauben, bzw. Gewinde-
stifte aus den Bohrungen, die zur Montage des Festanschlags
genutzt werden sollen.
Schritt 2 Setzen Sie den Festanschlag (3) mit den daran montierten fla-
chen Nutensteinen (2) in die Anschlagsnuten (1) ein.
Achtung
Achten Sie darauf, dass die Kontaktflächen sauber sind.
Achten Sie auf eine ausreichende Einschraubtiefe (min. 1,25 x Gewinde-
durchmesser).
Schritt 3 Montieren Sie den Festanschlag mit vier der beigelegten Befes-
tigungsschrauben (4) am Spannfutter. Verwenden Sie hierzu
einen Drehmomentschlüssel.
Achtung
Es müssen immer vier Befestigungsschrauben zur Montage eines Festan-
schlags verwendet werden.
Hinweis
Beachten Sie die maximalen Anzugsmomente für Befestigungsschrauben
(siehe Tabelle 7-7 auf Seite 7-53).

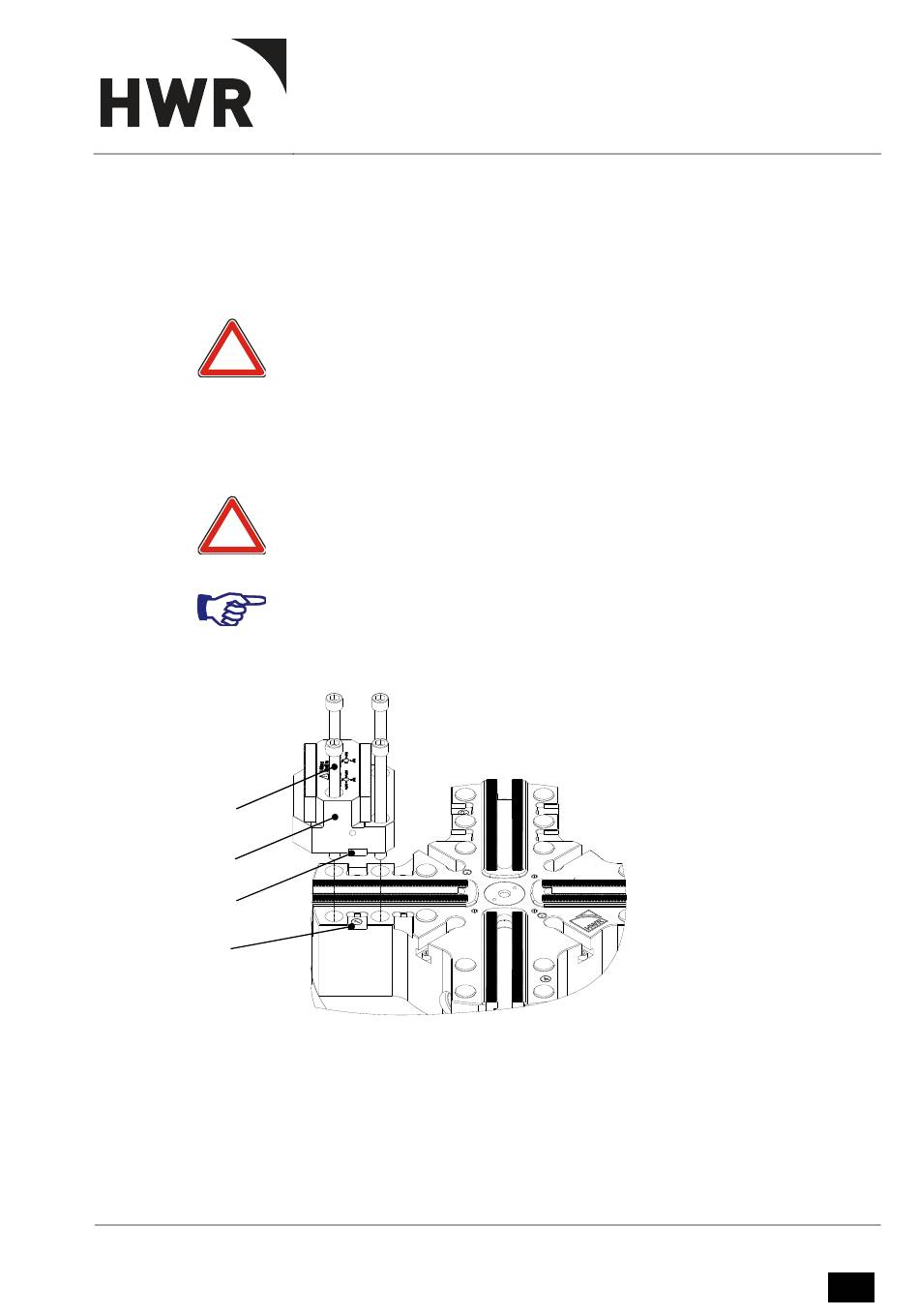

Abb. 3-6: Montage des Festanschlags
