2.2.2 F
UNKTIONSBESCHREIBUNG
© Copyright
HWR Spanntechnik GmbH
Nach Montage des Handspannfutters in die Werkzeugmaschine durch
eine(n) darin unterwiesene(n) und ausgebildete(n) Fachkraft (Fachrichtung
Metall) bzw. CNC-Fräser spannt die gleiche Person das zu bearbeitende
Werkstück im Spannfutter.
Das zentrisch und ausgleichend spannende 4-Backen-Handspannfutter
ermöglicht das Spannen runder, kubischer und geometrisch unförmiger
Teile und ist ebenso für verformungsempfindliche Werkstücke geeignet.
Der Antrieb des ausgleichend spannenden 4-Backen-Futters bewegt die
Grundbacken (1/3) und (2/4) auf zwei parallel angeordneten Achsen /
Bahnen aufeinander zu bzw. voneinander weg. Der Ausgleich wird dadurch
ermöglicht, dass die jeweils diametral angeordneten Schlitten über Hebel
bzw. über ein verschiebbares Kulissengetriebe miteinander verbunden
sind.

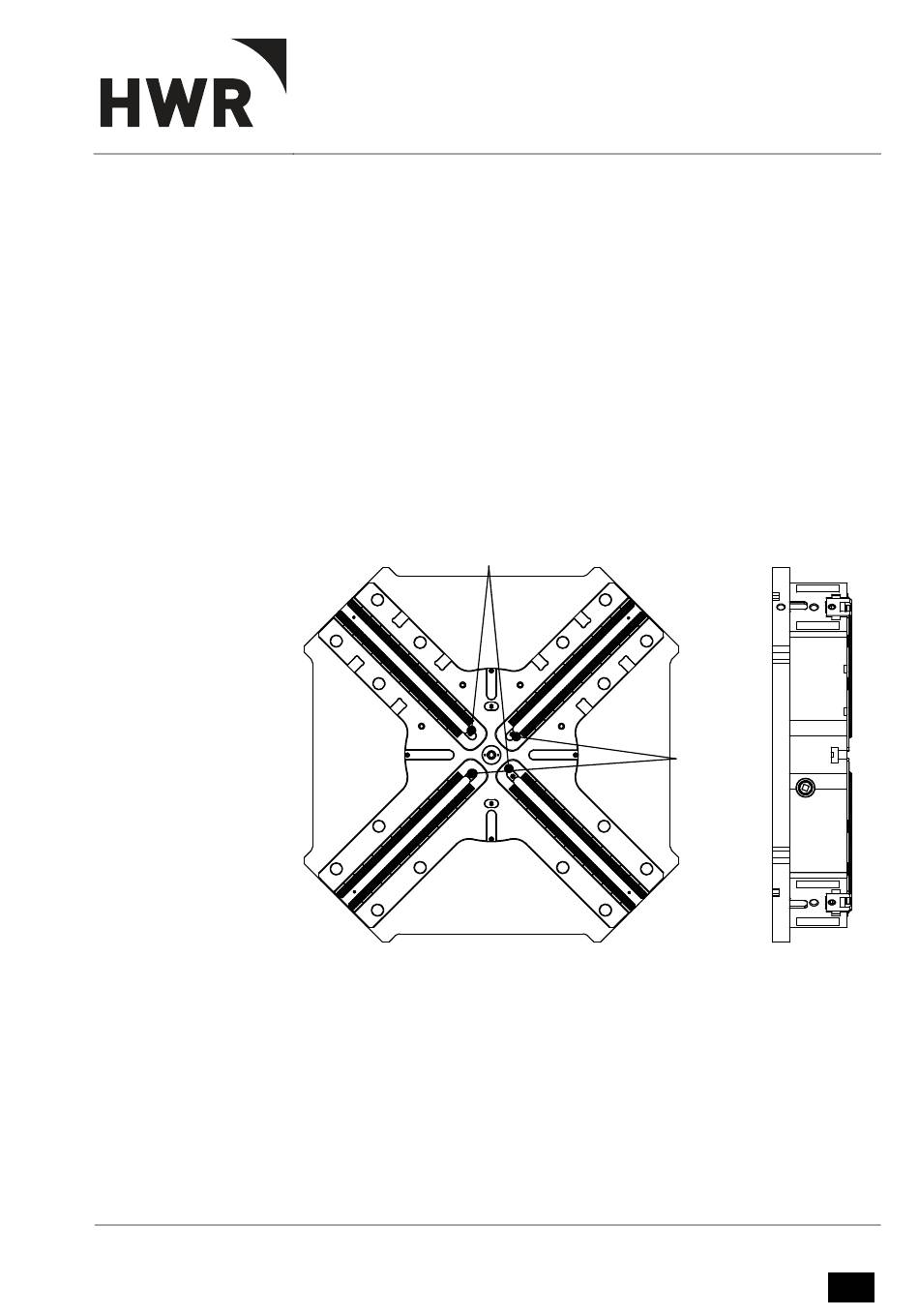

Abb. 2-2: Funktionsweise des INOFlex
INOFlex
Technische Beschreibung
1 / 3
® -Spannfutters
®
VL032 - VL120
2 / 4
Seite 2-15
Ausgabe G
