Bedienung
4.3.1 H
UBKONTROLLE
4.4 R
EGELMÄßIGE
Seite 4-24
Ausgabe B
DE
1

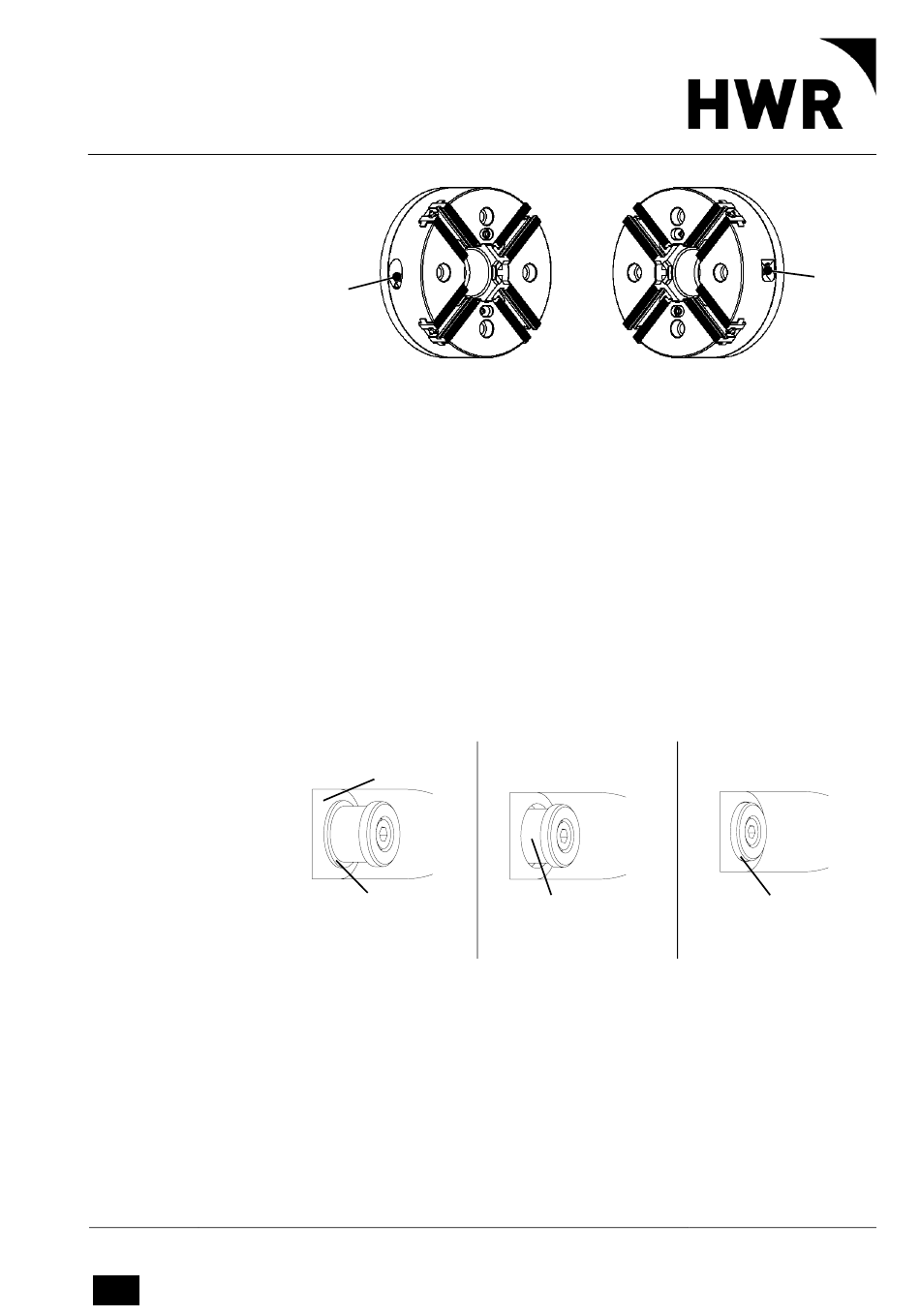

Abb. 4-1: Werkstück spannen
Schritt 4 Starten Sie nach korrektem Spannen des Werkstücks den Be-
trieb der Maschine gemäß der Bedienungsanleitung der Werk-
zeugmaschine. Überschreiten Sie nicht die zulässige Drehzahl.
Im gespannten Zustand des Werkstückes, muss sich die Referenzfläche,
wie in Abb. 4-2 gezeigt, im Bereich des abgesetzten (grün eingefärbten)
Durchmessers befinden. Damit wird ausgeschlossen, dass die Grundbacke
im Futter zu Block geht und das Werkstück nicht sicher gespannt wird.
unsichere Spannung
Referenzfläche
voller Durchmesser
Abb. 4-2: Hubkontrolle
A
RBEITEN WÄHREND DES
•
Führen Sie eine regelmäßige Sichtprüfung auf Verunreinigungen
durch. Ggf. ist der Betrieb zu unterbrechen und eine Reinigung des
Spannfutters / der Maschine durchzuführen (siehe Kapitel 5 „Instand-
haltung").
•
Beachten Sie zusätzlich die Bedienungsanleitung der Werkzeugma-
schine
VM021 – VM040
®
InoFlex
sichere Spannung
abgesetzter
Durchmesser
(grün eingefärbt)
B
ETRIEBES
2
unsichere Spannung
voller Durchmesser
