Transport und Installation
3.2.4 S
PANNFUTTER
Seite 3-18
Ausgabe G
DE
-T R
RANSPORT MIT INGSCHRAUBE
Für den Transport müssen die im Lieferumfang enthaltenen Ringschrauben
(DIN 580) verwendet werden.
Hinweis
Die Ringschrauben sind mit der zulässigen Traglast gekennzeichnet.
Achtung
Das Gewinde im Zentrum des Spannfutters darf nicht zum Anheben bzw.
Transportieren verwendet werden.
Schritt 1 Schrauben Sie die Ringschraube vor dem Transport in den
Grundkörper des Spannfutters ein (siehe die folgende Abbil-
dung). Hängen Sie das Hebezeug ein.

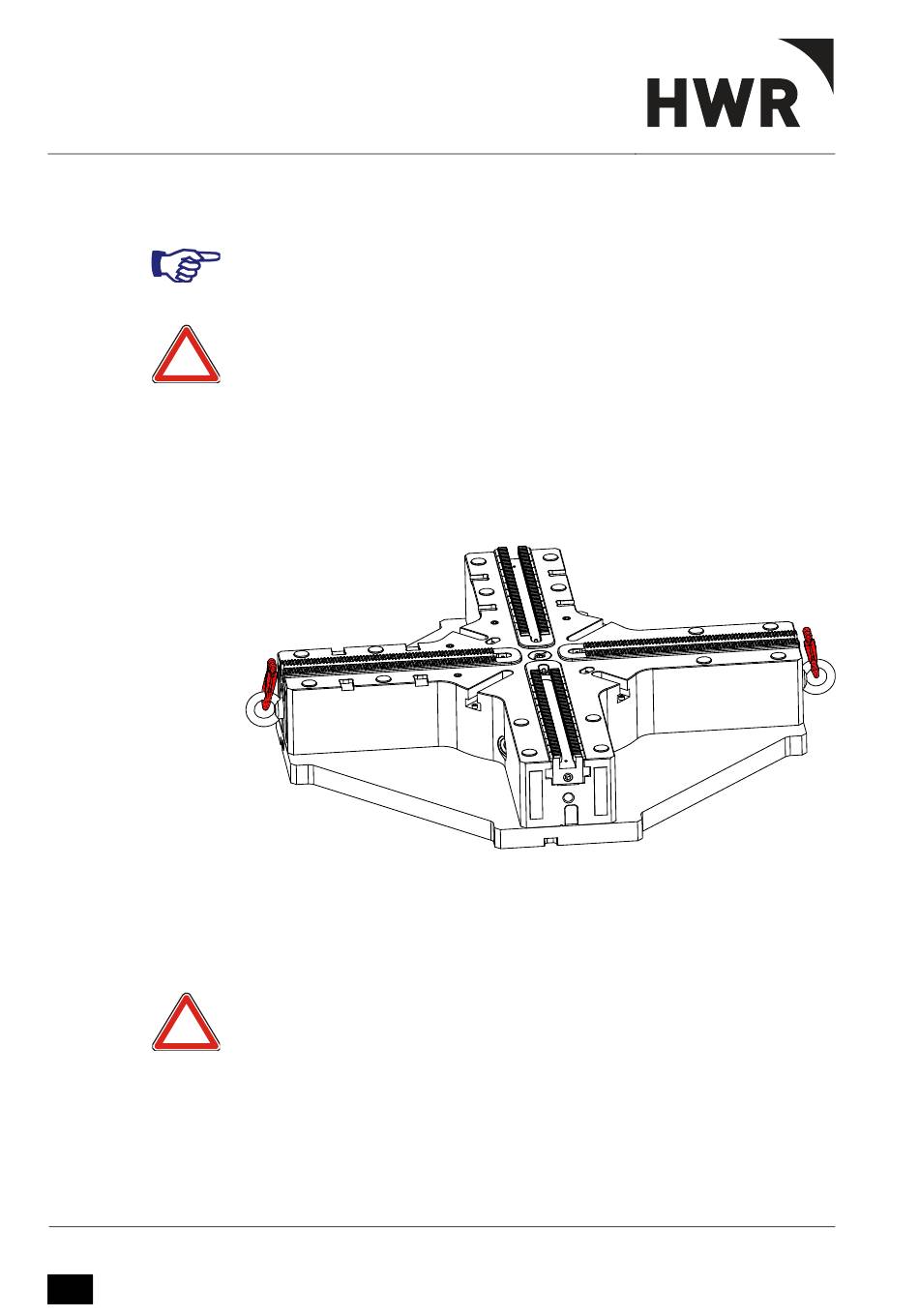

Abb. 3-1: Transport mit Ringschrauben
Schritt 2 Beachten Sie während des Transports die im Kapitel 3.2.3 be-
schriebenen Vorsichtsmaßnahmen.
Achtung
Hebezeug und Ringschrauben erst nach sicherer Montage des Spannfut-
ters in der Werkzeugmaschine entfernen.
®
