HWR InoFlex VL140 Aufbauanleitung
Für inoflex® vl100
Verwandte Anleitungen für HWR InoFlex VL140
Inhaltszusammenfassung für HWR InoFlex VL140

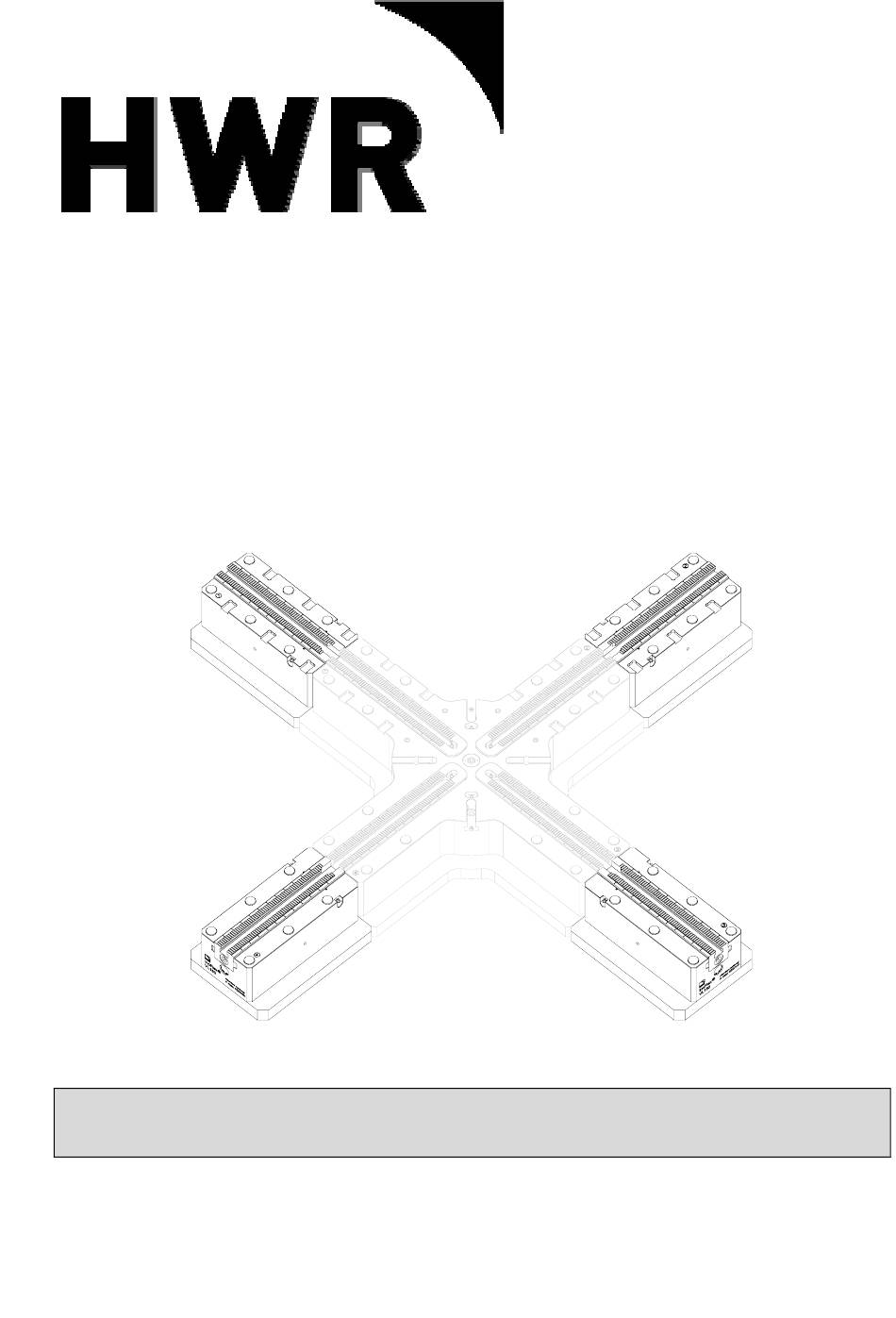

- Seite 1 Aufbauanleitung InoFlex ® -Erweiterungssatz VL140 – VL200 für InoFlex® VL100 (gewichtserleichtert) Originalaufbauanleitung in deutscher Sprache! Für künftige Verwendung aufbewahren! Stand: 04.05.2018 Ausgabe: A...
- Seite 2 Das folgende Bild stellt den Erweiterungssatz mit den eingeprägten Daten dar. Identifikationsnummer Hinweis Halten Sie bei Rückfragen an die HWR Spanntechnik GmbH die Identifika- tionsnummer bereit. Irrtum oder Fehler in der Dokumentation vorbehalten. Bitte weisen Sie die HWR Spanntechnik GmbH auf Fehler in der Dokumentation hin.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis AUFBAUANLEITUNG AUSSCHLIEßLICHER VERWENDUNGSZWECK TRANSPORT UND INSTALLATION ..............2-2 RWEITERUNGSSATZ RANSPORT MIT INGSCHRAUBEN ) ..............2-2 ONTAGE DES RWEITERUNGSSATZES XEMPLARISCH -/ G ..................2-7 INSETZEN DER UFSATZ REIFERBACKEN ....................2-7 ... -
Seite 4: Ausschließlicher Verwendungszweck
Der Erweiterungssatz kann direkt auf den Maschinentisch der Werkzeug- maschine montiert werden. Hinweis Beachten Sie die maximalen Anzugsmomente für Befestigungs- schrauben (siehe Tabelle 7-7 in der Betriebsanleitung InoFlex® VL100). © Copyright Seite 2-2 ® InoFlex -Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A... - Seite 5 Sie die Grundbacken-Verlängerung (4). Lösen und entfer- nen Sie anschließend die Befestigungsschrauben (5) und he- ben Sie die Grundkörper-Verlängerung (6) von der Grundplat- ten-Verlängerung (7) ab. Abb. 2-2: Zerlegen der InoFlex®-Verlängerungen © Copyright Seite 2-3 ® InoFlex -Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A...
- Seite 6 Passnutenstein (11) muss dabei jeweils in die zugehörige Nut der Grundplatte (10) greifen. Verschrauben Sie anschlie- ßend die Grundplatten-Verlängerungen (7) mit dem Maschinen- tisch (2). Abb. 2-4: Montage des Grundplatten-Verlängerungen © Copyright Seite 2-4 ® InoFlex -Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A...
- Seite 7 Grundkörper-Verlängerungen (6) und die Grundplatten- Verlängerungen (7) mittels der Zylinderkopfschrauben (5). Die Senkbohrungen der Zylinderkopfschrauben (5) müssen mit den Abdeckungen (17) verschlossen werden. Abb. 2-6: Montage des InoFlex® VL100 © Copyright Seite 2-5 InoFlex ® -Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A...
- Seite 8 Kontern Sie die Befestigungsschrauben (18) mit den Gewinde- stiften (20). Verschließen Sie die Grundbacken-Verlängerungen (4) mit den Verschlussschrauben (21). Schrauben Sie nun die Sicherungsschraube (22) vollständig ein. Abb. 2-7: Montage der Grundbacken-Verlängerungen © Copyright Seite 2-6 ® InoFlex -Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A...
-
Seite 9: Einsetzen Der Aufsatz -/ Greiferbacken
Betriebsanleitung des InoFlex® VL100 verwendet werden. Die Werte für das max. Spindelanzugsmoment, sowie für die max. Spannkräfte entsprechen bei den Erweiterungssätzen denen des InoFlex® VL100. © Copyright Seite 2-7 ® InoFlex -Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A... -
Seite 10: Bedienung
Schritt 3 Überprüfen Sie alle Komponenten. Schadhafte Teile müssen ersetzt werden. Kontaktieren Sie bei Unklarheiten den Herstel- ler. Montage Montieren Sie den Erweiterungssatz gemäß Kapitel 2.2. © Copyright Seite 4-8 ® InoFlex -Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A... -
Seite 11: Technische Daten
Technische Daten ECHNISCHE ATEN PANNKRAFT REHMOMENT IAGRAMM PANNKRAFT REHZAHL IAGRAMM © Copyright Seite 5-9 ® InoFlex VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A... -
Seite 12: Echnische Aten
** bei größeren Werkstückgewichten muß eine Abstützung auf dem Futterkörper erfolgen Achtung Bei abweichenden Angaben sind die auf den Futterkörper signierten Werte maßgeblich! Achtung Max. Spanndurchmesser = Futterdurchmesser © Copyright Seite 5-10 InoFlex®-Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A... -
Seite 13: Anschlussmaße
Technische Daten NSCHLUSSMAßE Abb. 5-1: Anschlussmaße (Technische Änderungen vorbehalten) © Copyright Seite 5-11 InoFlex®-Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A... - Seite 14 40 / 457 M16 x 35 M16 x 35 M16 x 35 M16 x 35 533,25 675,75 818,25 818,25 142,5 142,5 (2x) 142,5 (2x) Tabelle 5-2: Anschlussmaße © Copyright Seite 5-12 InoFlex®-Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A...
-
Seite 15: Ersatzteile
Grundkörper-Verlängerung 1 /2 Schnorrscheibe Zugschraube Zylinderkopfschraube Passnutenstein Schmiernippel Zylinderkopfschraube Grundpatte-Verlängerung Gewindestift Abdeckung Zylinderkopfschraube Grundbacke-Verlängerung Verschlussschraube Gewindestift Zylinderkopfschraube Sicherungsring Tabelle 6-1: Ersatzteilliste InoFlex®-Erweiterungssatz VL140 – VL200 © Copyright Seite 6-13 ® InoFlex -Erweiterungssatz VL140 – VL200 HWR Spanntechnik GmbH Ausgabe A...
