Installation; Spannsystem-Transport Mit Ringschraube - Hwr Inozet Aufbauanleitung

3

Installation

I
3 NSTALLATION
3.1 S
PANNSYSTEM
Seite 3-1
Ausgabe E
Achtung
Die Installation der INOZet® Pendelbrücken darf nur durch geschultes und
darin eingewiesenes Personal durchgeführt werden, das auch in den Be-
trieb der Werkzeugmaschine geschult und eingewiesen ist.
-T R
RANSPORT MIT INGSCHRAUBE
In Abhängigkeit zu Größe und Gewicht der INOZet®-Spannsystems sind
die Pendelbrücken mit Hilfe eines geeigneten Hebezeugs auf das Spann-
futter der Werkzeugmaschine zu montieren.
Hinweis
Die Ringschraube ist mit der zulässigen Tragkraft gekennzeichnet.
Schritt 1 Schrauben Sie die Ringschraube vor dem Transport in das
Pendelelement ein.

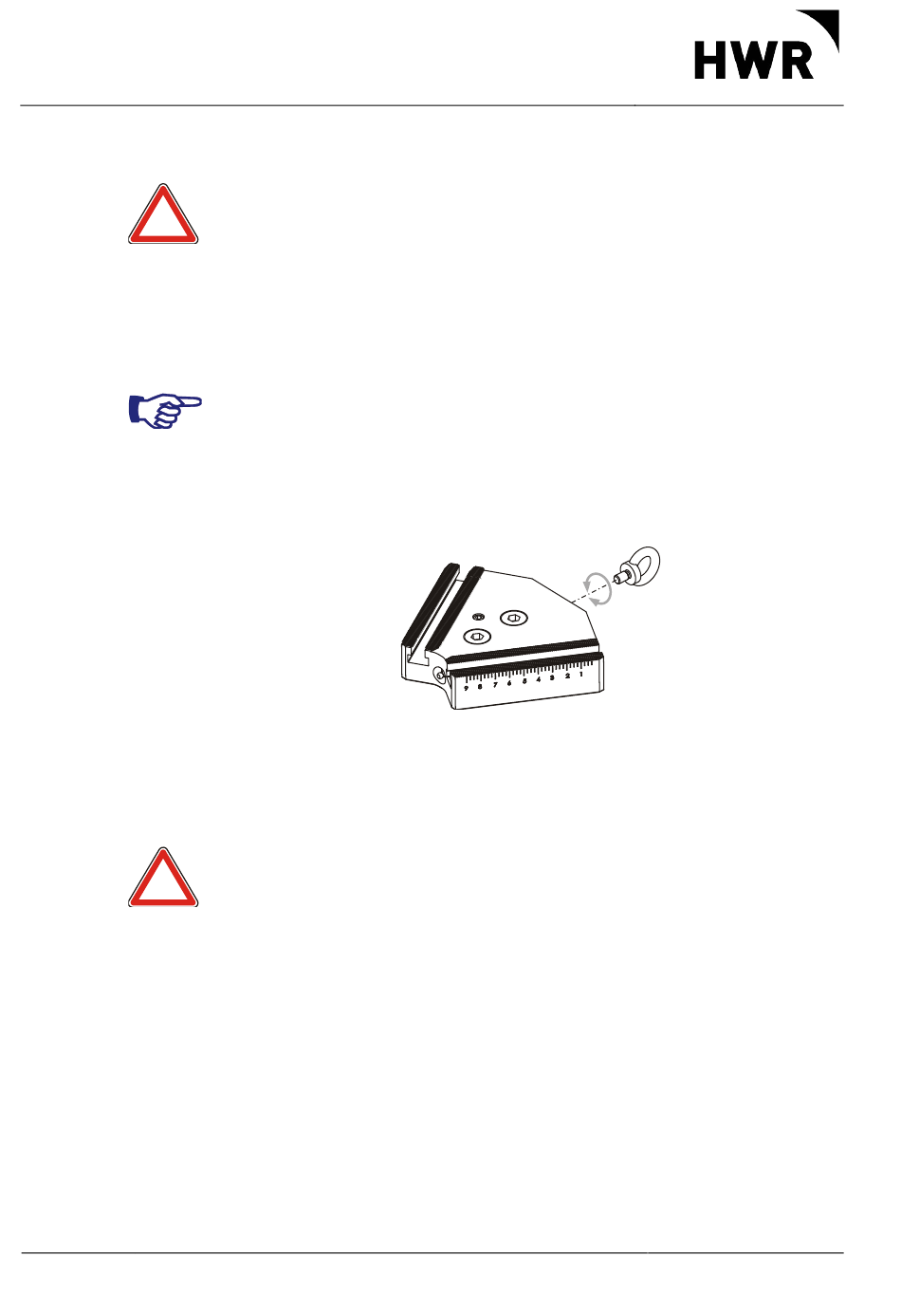

Abb. 3-1: Transport mit Ringschraube
Schritt 2 Hängen Sie geeignetes Hebezeug ein und führen Sie den
Transport unter Beachtung entsprechender Vorsichtsmaßnah-
men aus.
Achtung
Hebezeug und Ringschraube erst nach sicherer Montage der Pendelbrü-
cke in der Werkzeugmaschine entfernen.
INOZet
®
© Copyright
HWR Spanntechnik GmbH
