3.1.1 M
ONTAGE AUF GROßEM
© Copyright
HWR Spanntechnik GmbH
Schritt 1 Prüfen Sie die INOTop
Montage optisch auf einen einwandfreien Zustand.
Schritt 2 Reinigen Sie die Aufnahmeflächen, die Nutensteine und die T-
Nuten des Spannfutters sowie die Anlageflächen der Spannba-
cken. Es dürfen sich weder Schmutz noch Späne an den ent-
sprechenden Flächen befinden.
S
PANNFUTTER
Schritt 1 Setzen Sie die Grundträger (2) mit dem bereits vormontierten
Anschlag (8) auf das Spannfutter der Drehmaschine und
schrauben Sie je zwei Zylinderschrauben (7) der Festigkeits-
klasse 12.9 ggf. in die Nutensteine (1) ein. Nutensteine entfal-
len beim Kreuzversatz.
Schritt 2 Ziehen Sie die Schrauben (7) mit einem Drehmomentschlüssel
an.
Schritt 3 Fahren Sie die Anschlagbacke (4) und die Spannbacke (5) mit
Hilfe der Spindel (6) zusammen, um die Spanneinheit leichter
auf die Trägerbacke schieben zu können.
Schieben Sie die Spanneinheit, bestehend aus Anschlagbacke
(4), Spannbacke (5), Spindel (6) und zwei federnden Druckstü-
cken (3) von der Spannfuttermitte aus bis an den Anschlag (8)
heran.

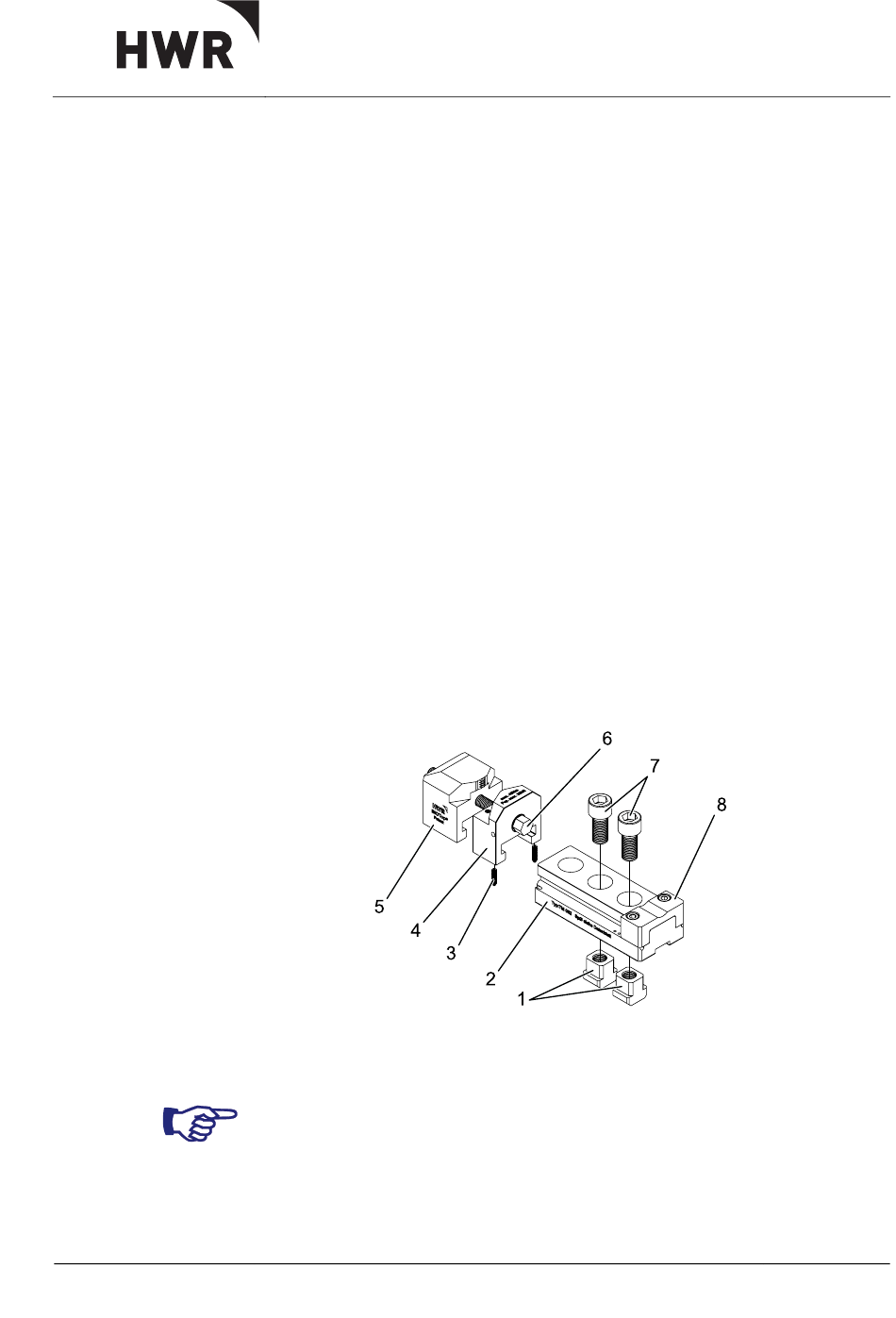

Abb. 3-2: Spannbacken-Montage - große Spannfutter
Hinweis
Die Demontage erfolgt in umgekehrter Reihenfolge der Arbeitsschritte 1-3.
-Hybridspannbacken vor Beginn der
®
INOTop ®
3
Installation
Seite 3-2
Ausgabe B
