Technische Beschreibung
2.2.2 F
UNKTIONSBESCHREIBUNG
Seite 2-12
Ausgabe B
DE
Nach Montage des Handspannfutters in die Werkzeugmaschine durch
eine(n) darin unterwiesene(n) und ausgebildete(n) Fachkraft (Fachrichtung
Metall) bzw. CNC-Dreher spannt die gleiche Person das zu bearbeitende
Werkstück im Spannfutter.
Das zentrisch und ausgleichend spannende 4-Backen-Handspannfutter
ermöglicht das Spannen runder, kubischer und geometrisch unförmiger
Teile und ist ebenso für verformungsempfindliche Werkstücke geeignet.
Der Antrieb des ausgleichend spannenden 4-Backen-Futters bewegt die
Grundbacken (1/3) und (2/4) auf zwei parallel angeordneten Achsen /
Bahnen aufeinander zu bzw. voneinander weg. Der Ausgleich wird dadurch
ermöglicht, dass die jeweils diametral angeordneten Schlitten über Hebel
bzw. über ein verschiebbares Kulissengetriebe miteinander verbunden
sind.
1/3

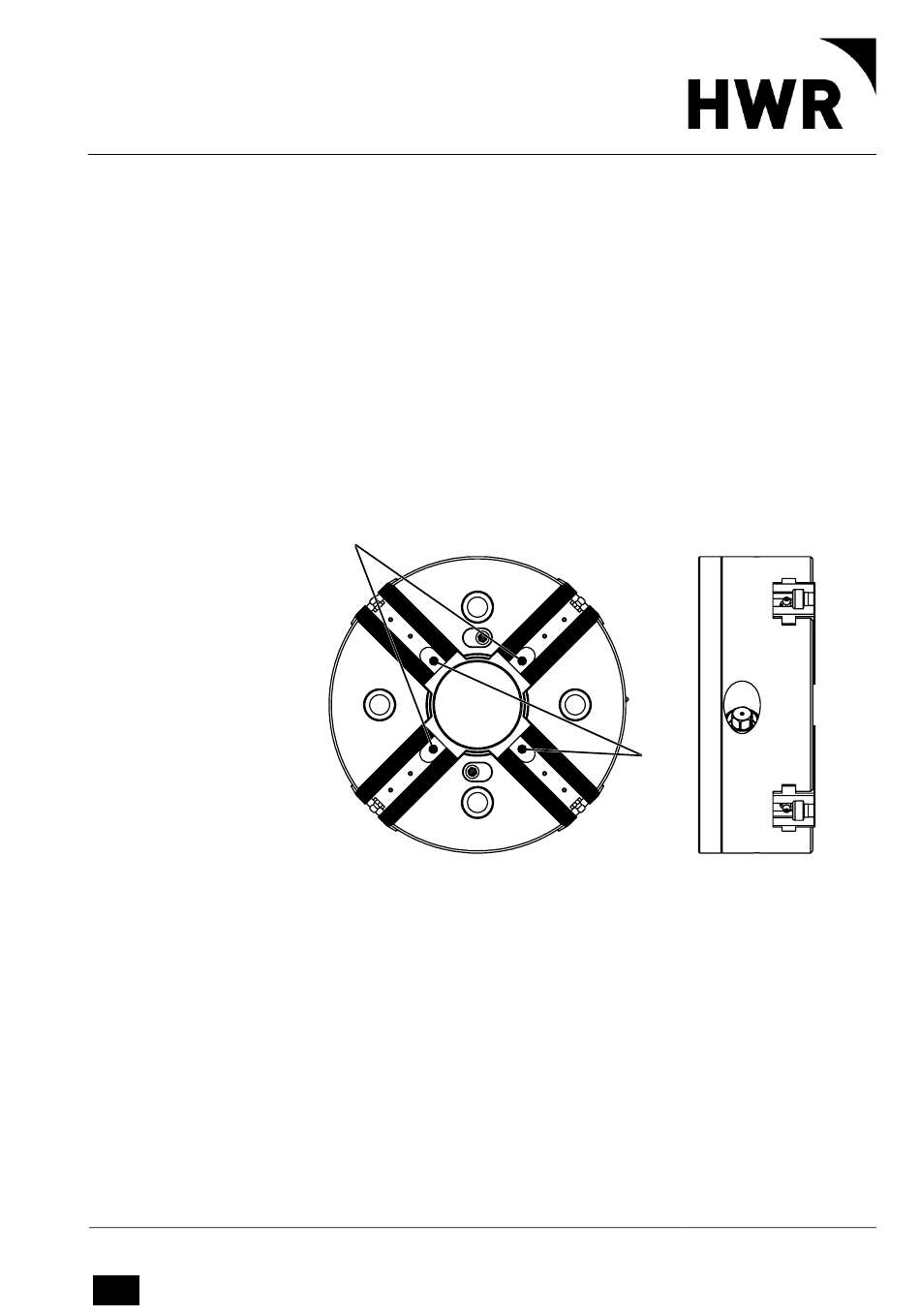

Abb. 2-2: Funktionsweise des InoFlex
VM021 – VM040
®
InoFlex
2/4
®
-Spannfutters
