2.2.2 F
UNKTIONSBESCHREIBUNG
© Copyright
HWR Spanntechnik GmbH
Nach Montage des InoFlex
durch eine(n) darin unterwiesene(n) und ausgebildete(n) Fachkraft
(Fachrichtung Metall) bzw. CNC-Fräser spannt die gleiche Person das zu
bearbeitende Werkstück im InoFlex
Der zentrisch und ausgleichend spannende 4-Backen-Zentrierspanner
ermöglicht das Spannen runder, kubischer und geometrisch unförmiger
Teile und ist ebenso für verformungsempfindliche Werkstücke geeignet.
Der Antrieb des ausgleichend spannenden 4-Backen-Futters bewegt die
Grundbacken (1/3) und (2/4) auf zwei parallel angeordneten Achsen /
Bahnen aufeinander zu bzw. voneinander weg. Der Ausgleich wird dadurch
ermöglicht, dass die jeweils diametral angeordneten Schlitten über Hebel
bzw. über ein verschiebbares Kulissengetriebe miteinander verbunden
sind.
1 / 3

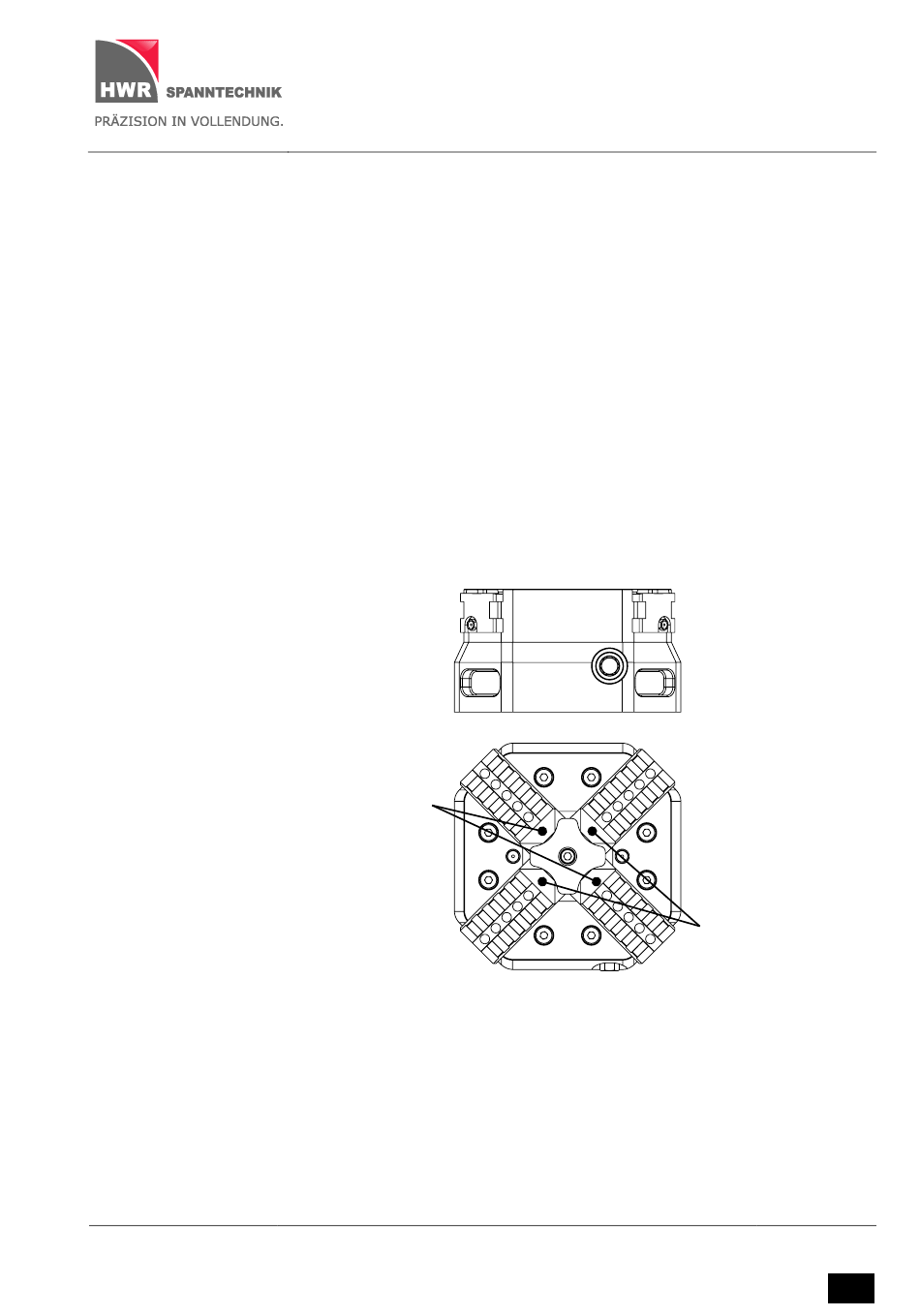

Abb. 2-2: Funktionsweise des InoFlex
InoFlex
Technische Beschreibung
®
Zentrierspanners in die Werkzeugmaschine
®
Zentrierspanner.
®
Zentrierspanners
®
VF016 - VF026
2
2 / 4
Seite 2-13
Ausgabe C
