600 mm
max.
450 mm
6
min. 650 mm
min.
12 mm
min. A
min. 560 mm
keine Installationen hinter
der Untertisch-Einheit (200 x 440 mm)
Multi Frame II 60 P
Multi Frame II 60 XL P

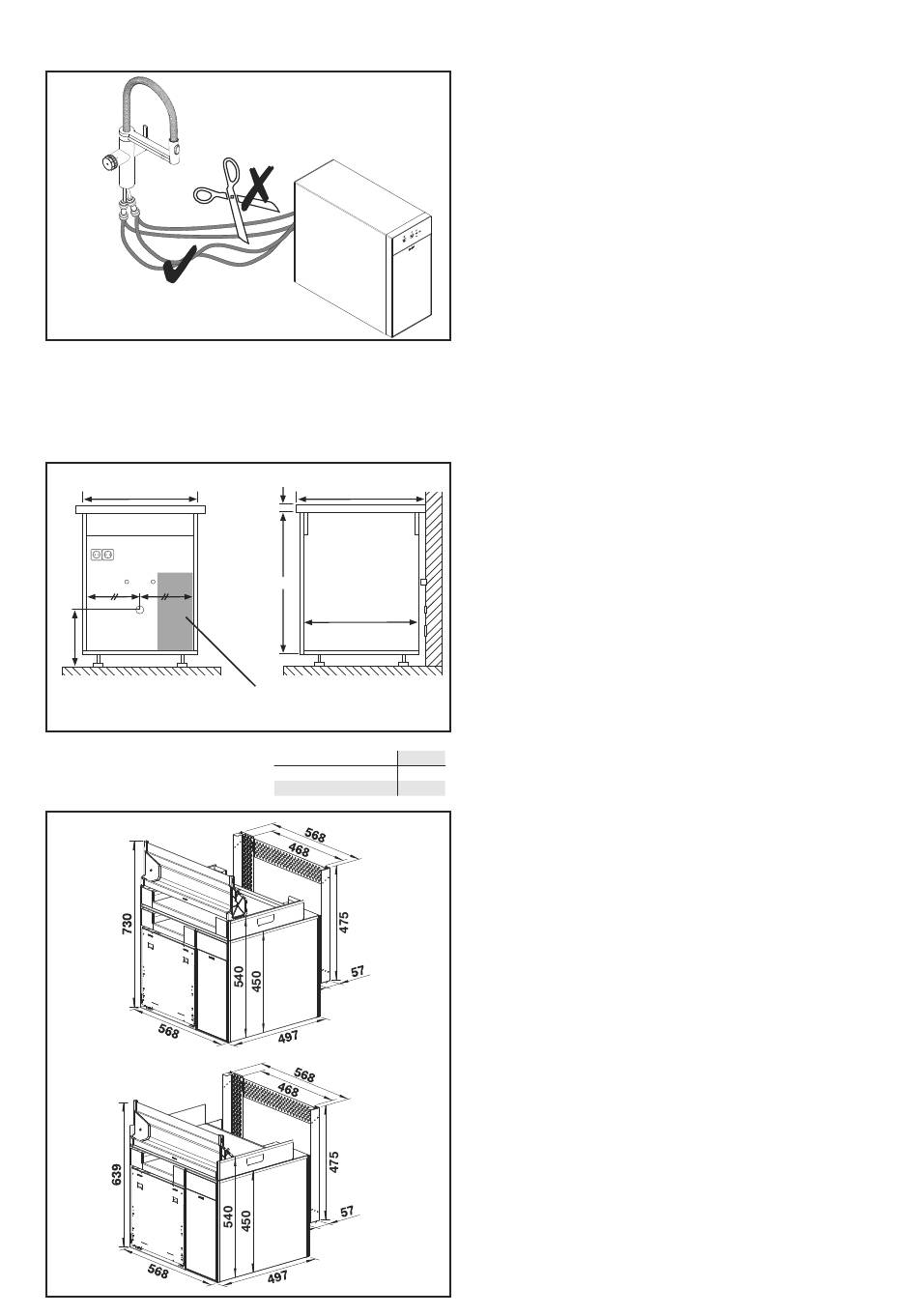

Leitungen für gekühltes und für heißes Wasser:
Die blaue und die rote Verbindungsleitung
liegen der Unterschrank-Einheit bei. Diese
Leitungen dürfen nicht geknickt und nicht
gekürzt werden, da das System ansonsten
nicht mehr einwandfrei funktioniert!
Der Abstand zwischen Armatur und Unterschrank-
Einheit sollte 80 cm nicht überschreiten.
Schläuche, Leitungen und Kabel dürfen
nicht unter Zug stehen. Für Reparaturen
oder Reinigungszwecke muss man die Unter-
schrank-Einheit bzw. den gesamten Multi Frame
nach vorne ziehen können, deshalb sollte im
Unterschrank etwas Schlauch-Reserve vorhan-
den sein.
Allgemeine Anforderungen für die Montage
des BLANCO Multi Frame
- Wasseranschlüsse warm und kalt sind vor-
handen, 3/8" Anschlüsse.
- Die Küche ist zum Montagetermin aufgebaut,
die Spüle ist eingebaut.
- Für die Installation der Armatur in die Ar-
beitsplatte oder Küchenspüle ist eine Boh-
rung mit 35 mm Durchmesser erforderlich.
- Die direkte Nutzung von zwei Steckdosen
(230 V ~ / 16 A) im Unterschrank muss
gewährleistet sein.
A
715 mm
- Die Lage der Wasseranschlüsse und des
845 mm
Abwasseranschlusses entsprechen der
Abbildung (keine Installationen hinter der
Unterschrank-Einheit BLANCO CHOICE.All).
- Die Größe des Unterschrankes ist ausrei-
chend.
- Die Seitenwände des Unterschranks haben
eine Wandstärke von 16 mm.
- Die Arbeitsplatte hat idealerweise eine
Mindesttiefe von 650 mm.
